Ballu BHP-M2-40 [3/9] Порядок работы

Назначение Управление прибором

Назначение

Профессиональный электроприбор предназначен для

обогрева жилых и нежилых помещений, а также для про

сушки поверхностей и предметов.

Общие указания

• Перед началом работы с тепловентилятором насто-

ятельно рекомендуем ознакомиться с настоящим

Руководством.

• Тепловентилятор предназначен для вентиляции и

обогрева производственных, общественных и вспо

могательных помещений, просушки поверхностей и

предметов.

• Исполнение тепловентилятора – переносное, рабо

чее положение – установка на полу, условия эксплуа-

тации – работа под надзором, режим работы – повтор-

но-кратковременный.

Устройство прибора

Несущая конструкция тепловентилятора (см. рис. 1) со-

стоит из корпуса (1) и подставки-ручки (2). Вентилятор

(3) расположен в задней части тепловентилятора. Блок

управления расположен в верхней части корпуса под

крышкой. Органы управления вынесены на переднюю

панель (4). Внутри корпуса расположены трубчатые

электронагревательные элементы, закрытые с лицевой

стороны тепловентилятора решеткой (5).

Воздушный поток, втянутый вентилятором в корпус,

проходя между трубчатыми электронагревательными

элементами, нагревается и подается в помещение че-

рез решетку.

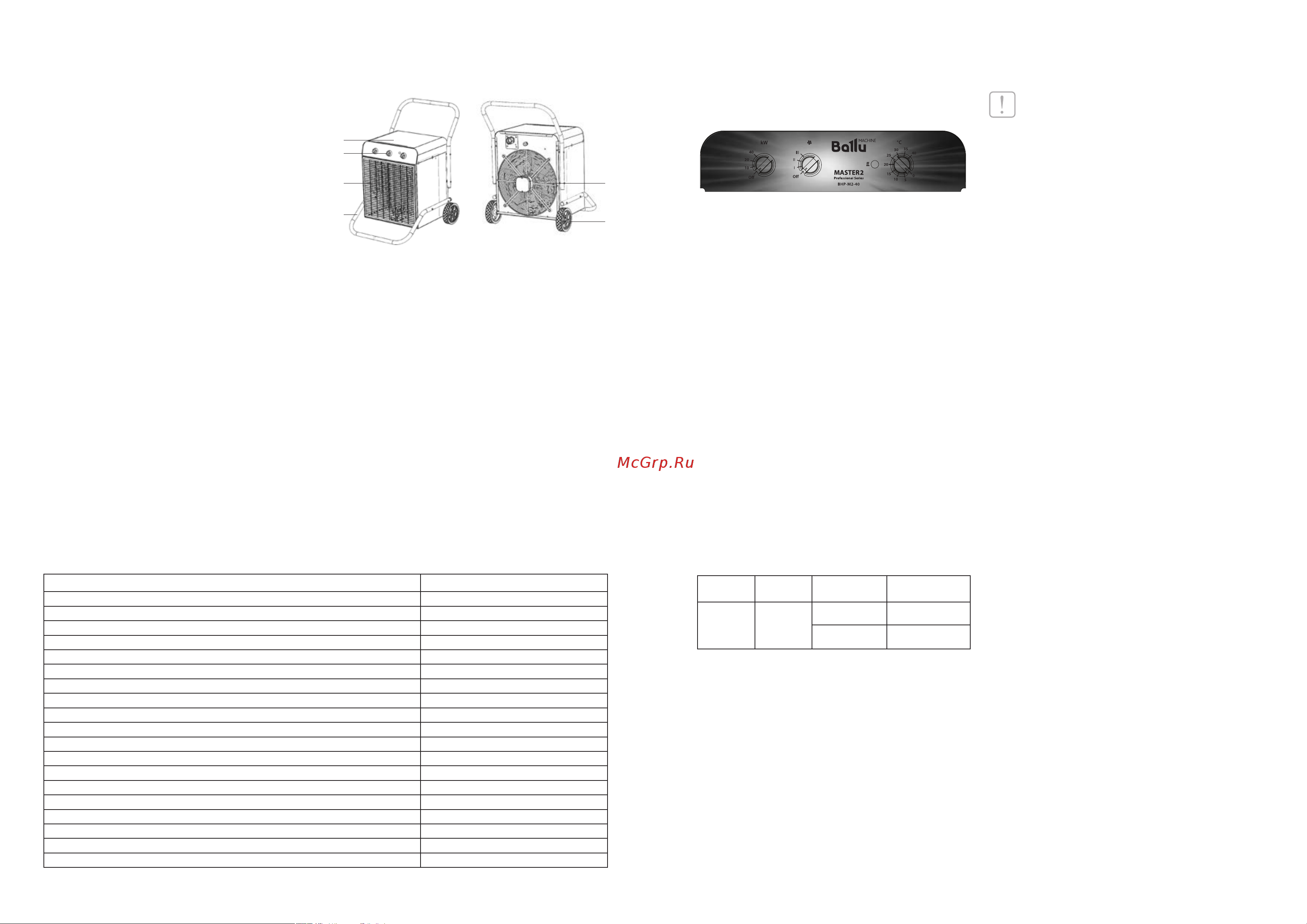

Рис. 1. Тепловентилятор

1 – корпус

2 – панель управления опора

3 – решетка опора

4 – опора

5 – опора колесная

6 – вентилятор

Работа тепловентилятора возможна в одном из сле-

дующих режимов:

– режим 0 – вентиляция;

– режим 1 – вентиляция с нагревом (неполная

мощность);

– режим 2 – вентиляция с нагревом (полная

мощность).

Технические характеристики

Таблица 1

Параметр BHP-M2-40

Максимальная потребляемая мощность, кВт 40

Частичная потребляемая мощность, кВт 20

Частичная потребляемая мощность, кВт 10

Номинальная мощность (в режиме вентиляции), Вт 195

Максимальный номинальный ток, А 53

Номинальное напряжение, В~Гц 400~50

Производительность по воздуху I режима вентиляции, м

/ч 1750

Производительность по воздуху II режима вентиляции, м

/ч 2600

Производительность по воздуху III режима вентиляции, м

/ч 3100

Площадь обогрева, м

2 *

до 400

Увеличение температуры воздуха на выходе в режиме полной мощности 44 °С

Продолжительность работы, не более, ч 24

Продолжительность паузы, не менее, ч 2

Степень защиты IP 20

Класс электрозащиты I класс

Размеры прибора (ШхВхГ), мм 560×835×735

Размеры упаковки (ШхВхГ), мм 490×585×550

Вес нетто, не более, кг 23

Вес брутто, кг 25,2

Указано ориентировочное значение, которое может отличаться в зависимости от реальных условий эксплуатации.

Управление прибором

Рис. 2. Блок управления

1. Положение выключения прибора.

2. Положение I режима вентиляции.

3. Положение II режима вентиляции.

4. Положение III режима вентиляции.

5. Ручка переключателя режимов вентиляции.

6. Положение выключения режима нагрева.

7. Положение I режима нагрева.

8. Положение II режима нагрева.

9. Положение III режима нагрева.

10. Ручка переключателя режимов нагрева.

11. Ручка регулировки термостата.

1. Подготовка прибора к работе

Перед подключением прибора к электросети пере-

ведите ручку переключателя «5» в положение «1»

(выключено). Затем подключите тепловентилятор

к электросети с помощью кабеля через клеммный

блок или автоматический выключатель. Прибор го-

тов к работе.

Подключение к сети произвести в соответствии с

таблицей 2:

Модель

Параметры

электросети

Кабель

Автомати-

ческий выключатель

BHP-M2-40

Трехфазная

400 В, 50 Гц

Медный, 5-ти

жильный, 6 мм

40 А

Медный, 5-ти

жильный, 10 мм

63 А

Для подключения тепловентилятора к электри-

ческой сети необходимо:

• Отвернув саморезы, снять крышку тепловенти-

лятора.

• Протянуть кабель сквозь кабельный ввод.

• Подключить силовой кабель к клеммной колодке

тепловентилятора и заземлить согласно маркировке

на шасси.

• Затянув гайку кабельного ввода, жестко зафиксиро-

вать кабель.

• Установить крышку на тепловентилятор, прикрутив

саморезами.

• Подключить силовой кабель к щиту питания.

ВНИМАНИЕ!

Все работы, связанные с подключением тепловентиля

тора к сети, должен осуществлять специалист, имеющий

допуск на проведение работ с электрооборудованием

до 1000 В.

2. Порядок работы

Режим вентиляции (без нагрева)

Для включения прибора в режиме вентиляции (без

нагрева) переведите ручку переключателя в положе

ние «2», «3» или «4» (I, II или III режим вентиляции), (см.

рис.2,), при этом начинает работать вентилятор.

Чтобы отключить режим вентиляции и выключить при

бор, переведите ручку регулятора в положение «1».

Режим вентиляции с нагревом

Для включения прибора в режиме вентиляции с на-

гревом переведите ручку переключателя режима вен-

тиляции "5" в положение "2", "3" или "4" (I, II или III режим

вентиляции). Переведите ручку переключателя режимов

нагрева "10" в следующее положение:

· для I режима вентиляции положение «7»

(I режим нагрева);

· для II режима вентиляции положение «8» или «9»

(I или II режим нагрева)

· для III режима вентиляции положение «8», «9» или

«10» (I, II или III режим нагрева).

Режим комфортный

Чтобы установить необходимую температуру нагрева и

поддерживать постоянную температуру воздуха в поме

щении, включите прибор на полную мощность, переведя

ручку регулировки термостата в положение «max».

Когда температура в помещении достигнет комфортного

для вас уровня, начните медленно поворачивать ручку

регулировки термостата против часовой стрелки, пока

не услышите щелчок. Таким образом прибор запомнит

комфортную для вас температуру и будет поддерживать

её, автоматически включаясь и выключаясь.

Порядок выключения

1. Переведите ручку 5 в положение 1 (выключено).

После этого вентилятор продолжает работать в течение

нескольких минут пока нагревательные элементы не

остынут.

2. Отключите прибор от сети не ранее чем через

десять минут после работы вентилятора или после

того, как прибор в течении десяти минут будет нахо-

дится в режиме 1 (выключен).
