5
Устройство прибора

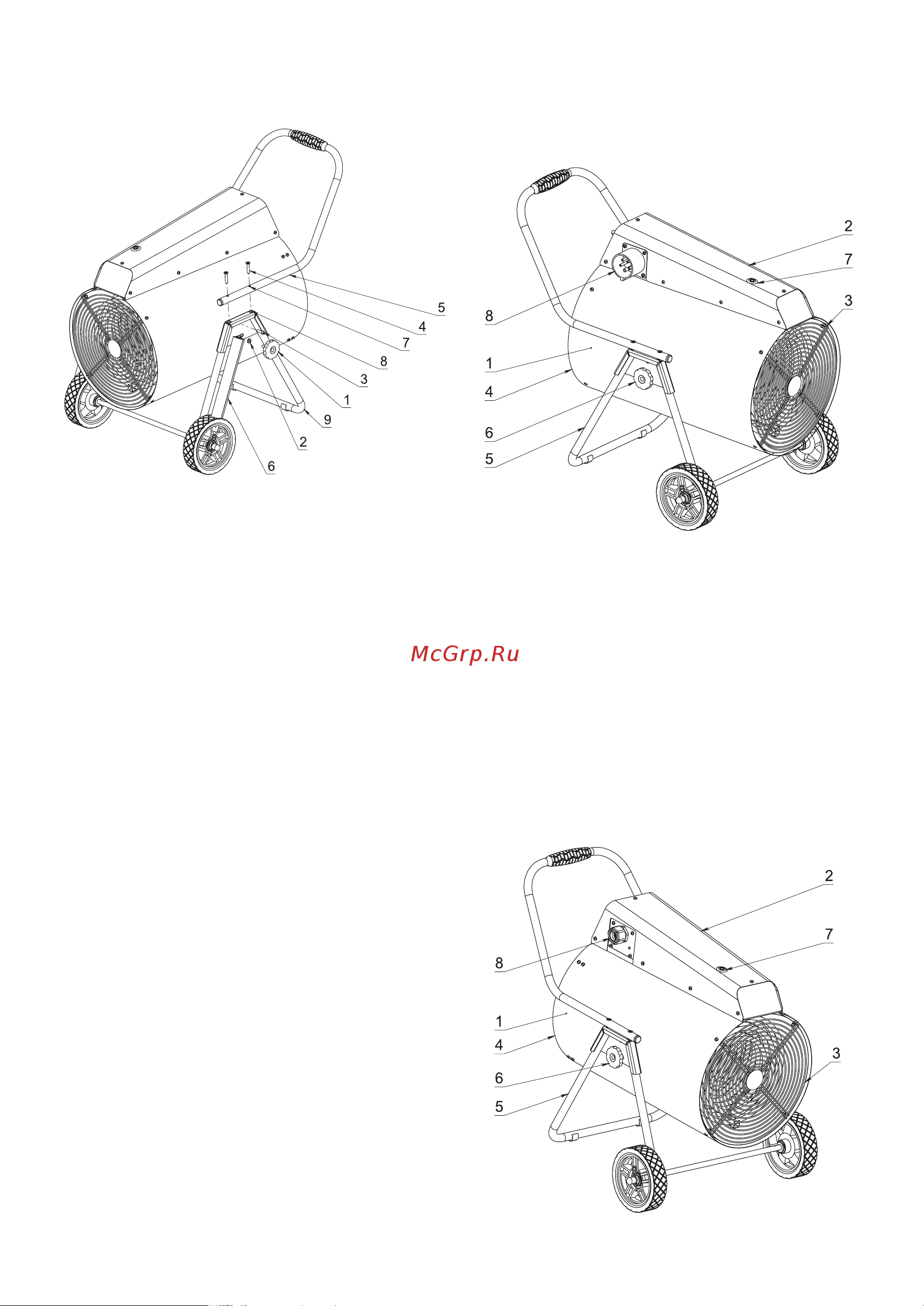

Рис. 5
1.Барашковый винт
2.Шайба 6
3.Винт М6х20
4.Винт М6х30
5.Ручка
6.Изолон
7.Отверстие на ручке
8.Резьбовая гайка
9.Колесная опора
Устройство прибора
Несущая конструкция тепловентилятора (см. рис.
6.1, 6.2) состоит из кожухов наружного (1) и вну-
треннего, изготовленных из листовой стали и
имеющих цилиндрическую форму. Во внутрен-
нем кожухе размещены вентилятор и трубча тые
электронагревательные элементы. Сверху кожуха
расположен корпус блока управления (2). Кожух
наружный, закрыт воздухозабор ной (4) и возду-
ховыпускной (3) решетками, винтами устанавли-
вается на подставку (опору) (5) и имеет возмож-
ность поворота в вертикальной плоскости. Угол
поворота фиксируется ба рашковыми винтами (6).
Вентилятор затягива ет воздух через отверстия
воздухозаборной решетки. Воздушный поток, втя-
нутый вен тилятором в корпус, проходя между пет-
лями трубчатых электронагревательных элемен-
тов, нагревается и подается в помещение через
отверстия воздуховыпускной решетки.
Модель Р2-22
Рис. 6.1
1. Корпус
2. Блок управления
3. Воздухозаборная решетка
4. Воздуховыпускная решетка
5. Колесная опора
6. Барашковый винт
7. Кнопка сброса аварийного термостата
8. Трехфазная вилка
Модель Р2-30
Рис. 6.2
