Globalsat MR-350s4 [7/7] Разводка разъёма

11 12

Последовательный порт:

Формат ASCII

Протоколы GPS NMEA 0183/Двоичный SiRF

(поумолчанию:NMEA)

Данные GPS NMEA 0183 (вер. 2.2): GGA, GSA,

GSV, RMC;

Двоичный SiRF: позиция, скорость,

высота, статус, управление

Скорость передачи Изменяется программно.

Поумолчанию: NMEA  4800 б/с,

двоичный SiRF  19200 б/с

Характеристики окружающей среды:

Температура хранения 40° ~ +85°C

Температура эксплуатации 40° ~ +80°C

Влажность До 95%, не конденсированная

Физические характеристики:

Габариты 53 x 53 x 19.2 мм

Длина кабеля ~ 1,5 м (BU353/BR355)

~ 4,5 м (MR350)

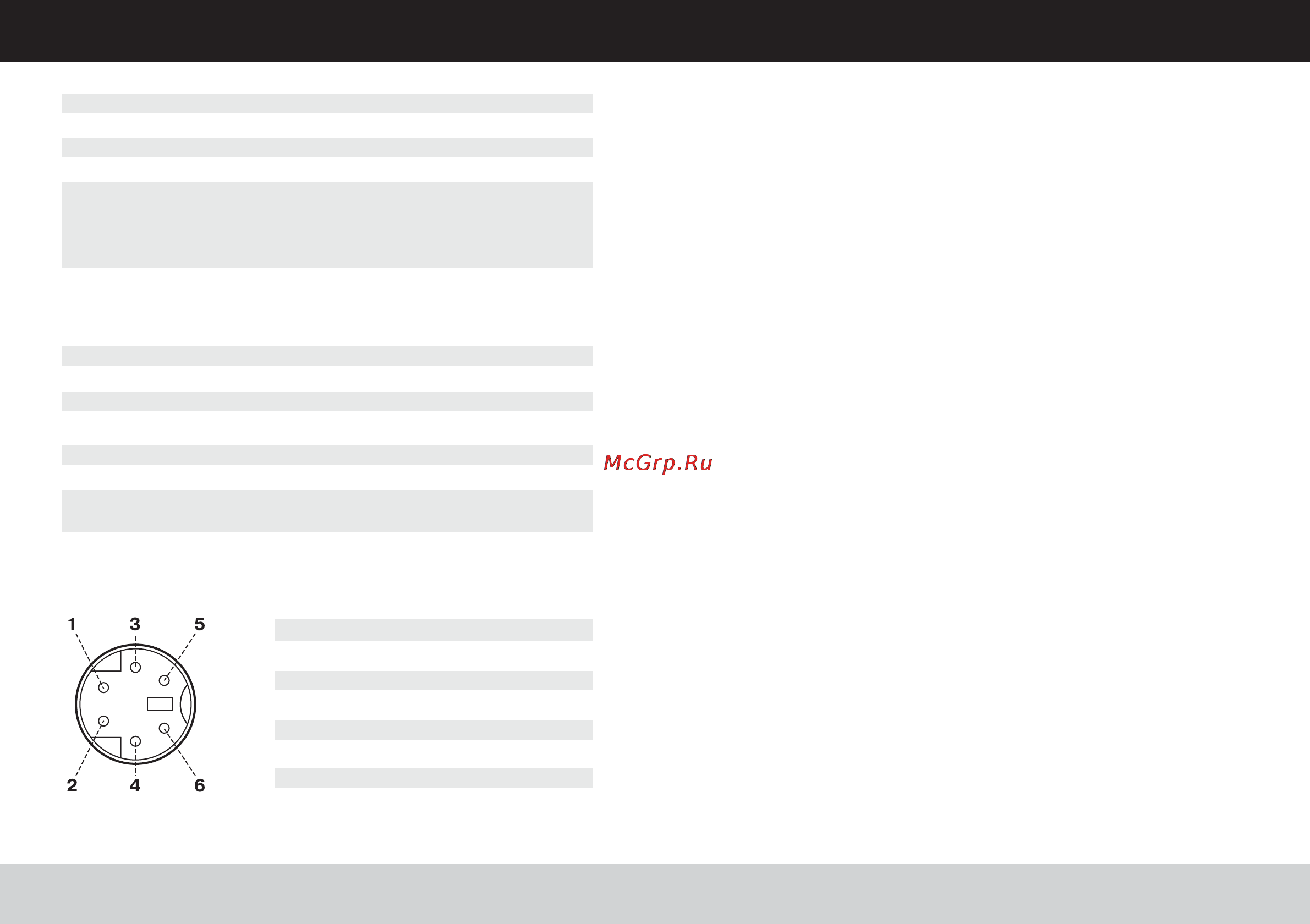

Рис. 4. Разводка интерфейсного разъёма BR355/MR350

(вид со стороны контактов)

Разводка разъёма

PS/2 Mini DIN 6Pin Male Connector

Color Function Pin

Black GND 1

Red VCC 2

 NC 3

White RX 4

Green TX 5

 NC 6
