Руководство пользователя Smart-UPS 5 000 ВА 208/230 В (переменный ток) в вертикальном исполнении / 5U для монтажа в стойку 7

Установка

Подключение входных соединений, только для моделей 230 В

Подключением должен заниматься квалифицированный электрик. Соблюдайте все местные

и государственные нормативные требования.

1. Используйте выделенное ответвление цепи с максимальной защитой от сверхтоков 32 А

(савтоматическим выключателем или предохранителями).

В зависимости от нагрузки на ИБП может использоваться ответвление с меньшими номинальными

характеристиками.

Во время замены батарей оставьте дополнительные 600 Вт для ИБП.

2. Перед подключением

оборудования и подачей питания на ИБП установите выключатель вположение

"ВЫКЛ" (OFF).

3. Снимите заднюю съемную панель ИБП.

4. Извлеките заглушки из съемной входной панели.

5. Используйте провода №10 AWG (сечением 5 мм

Снимите примерно 152,4 мм (6 дюймов) наружной изоляции с входного кабеля, чтобы открылись

провода.

Снимите 12,7 мм (0,5 дюймов) изоляции каждого провода.

6. Проведите входной кабель через отверстие входной съемной панели. Устан о вите соответствующую

антидеформационную пластину.

7. Перед подключением линейных проводов подключите заземляющий провод.

8. Уста н овите обратно съемные панели и закрепите каждую панель тремя винтами.

Дополнительное оборудование

Уста н авливайте дополнительные компоненты до подключения ИБП к питанию.

Перечень имеющихся в наличии дополнительных компонентов см. на сайте APC: www.apc.com.

• Входной/выходной электромонтажный комплект

• Вариант крепления в двухопорную стойку

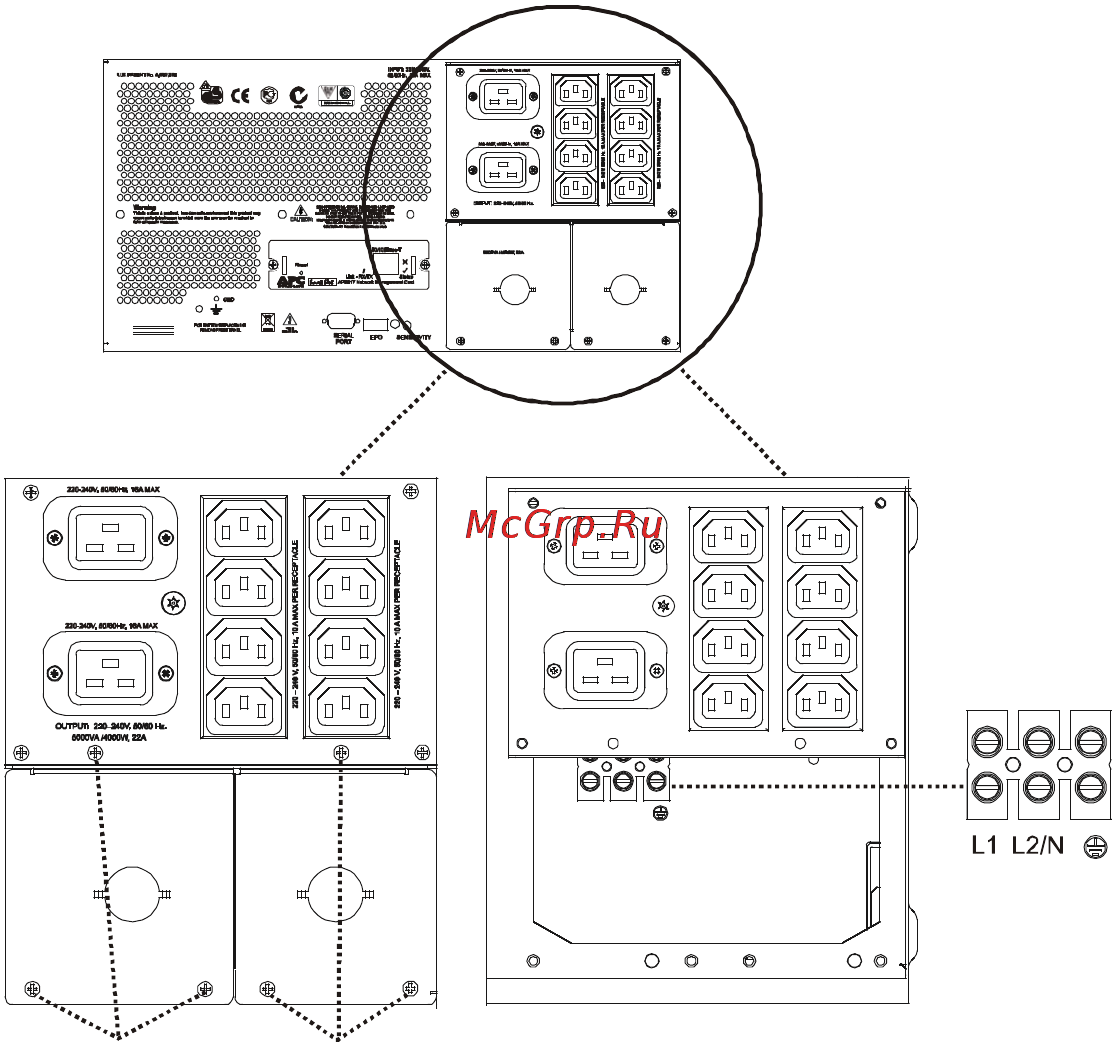

L1 L2/N

Винты съемной панели

Контактная

колодка

съемная панель

входная

съемная панель
