Globalsat ET-314 GPS Engine Board [22/22] Recommended reflow profile
![Globalsat ET-314 GPS Engine Board [22/22] Recommended reflow profile](/views2/1093732/page22/bg16.png)
ET-314AC
High Performance GPS Engine Board
2010/4/1
- 22 -

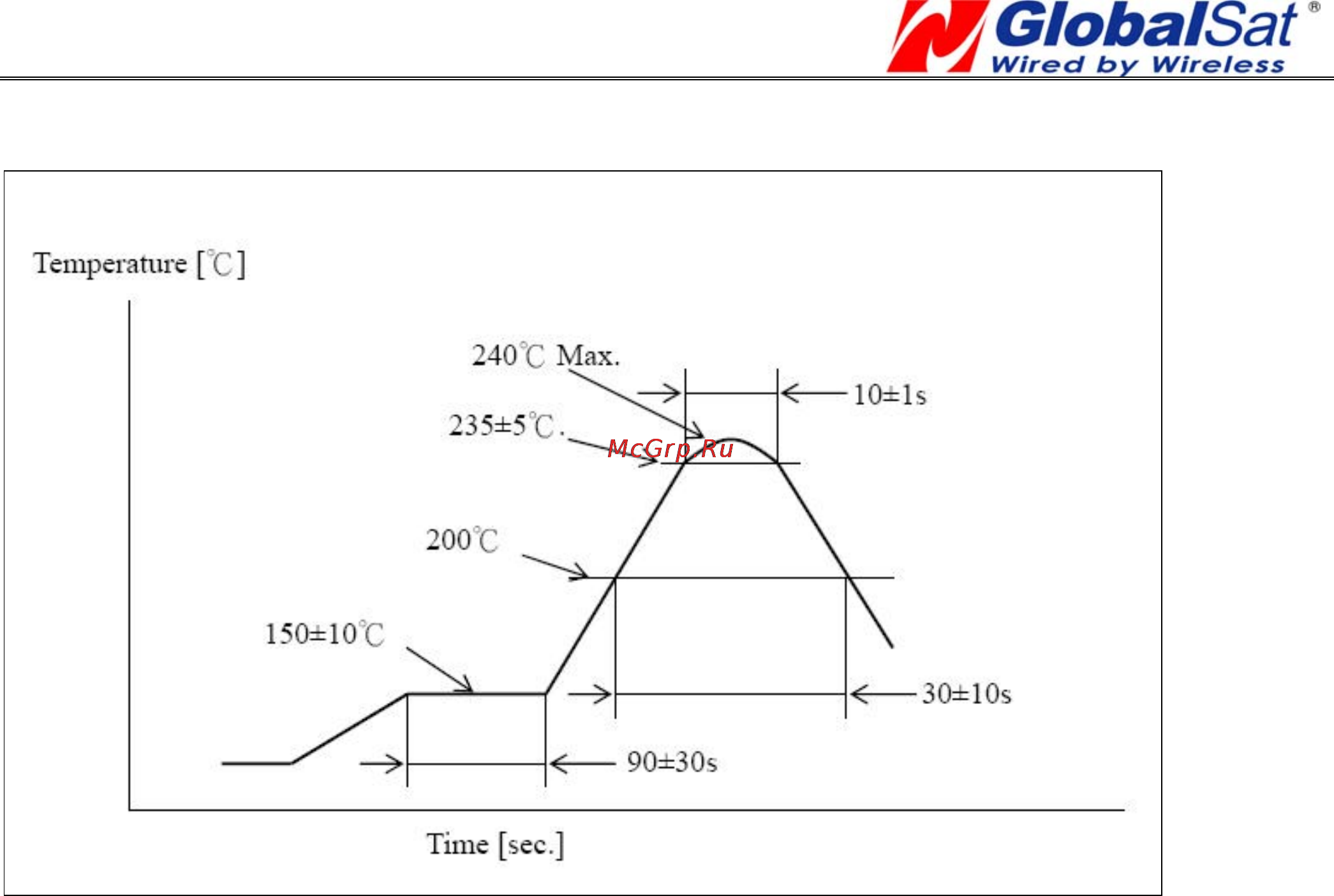

Recommended Reflow Profile:
Pre heating temperature:
150±10[℃]
Pre heating time: 90±30[sec.]
Heating temperature:
235±5[℃]
Heating time: 10±1[sec.]
