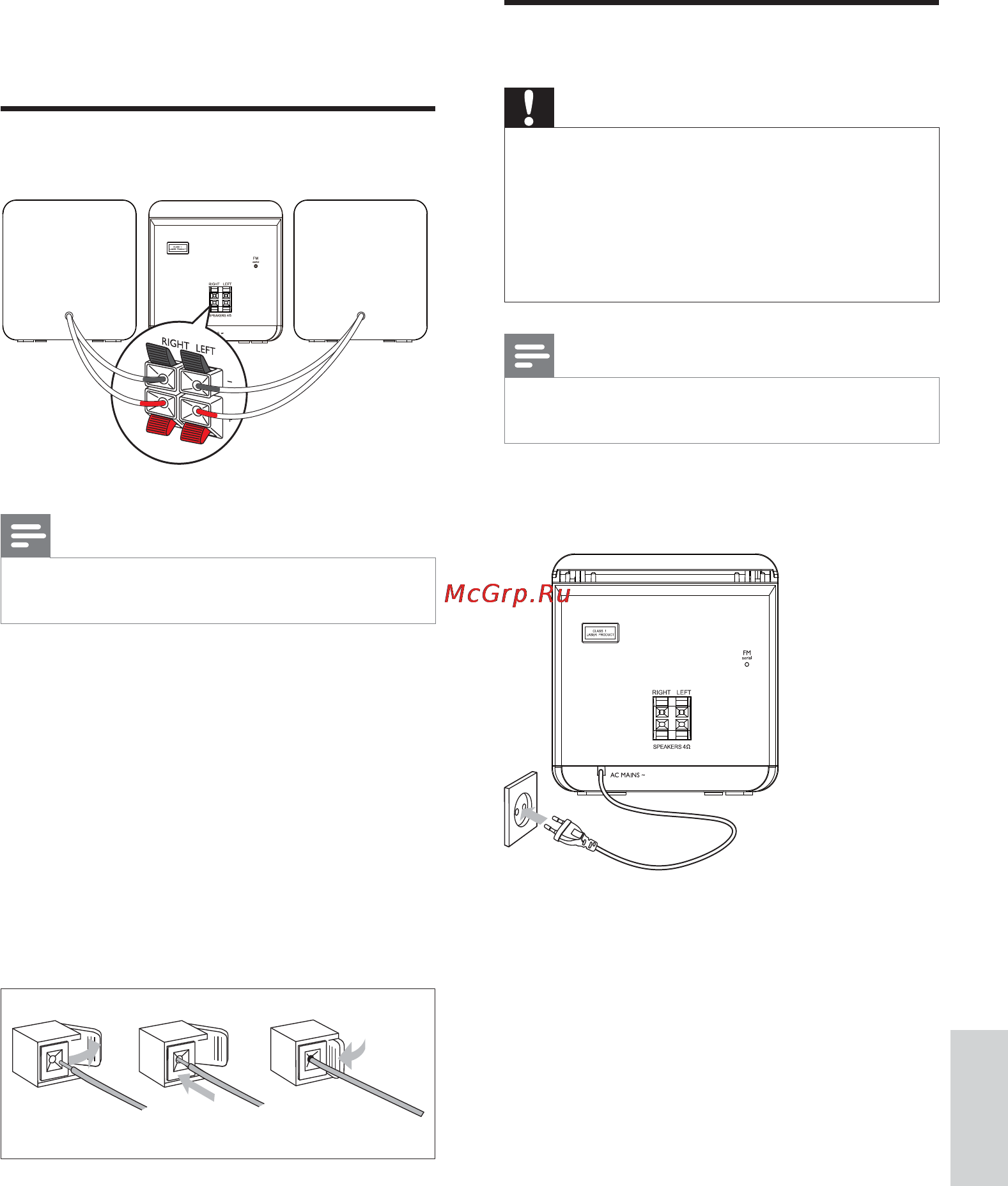

Philips MCM103B [10/24] Подключение динамиков

119

Подключение питания

Внимание

Риск повреждения устройства! •

Убедитесь, что напряжение электросети

соответствует напряжению, указанному на

задней панели устройства.

Перед подключением шнура питания

•

убедитесь, что все остальные подключения

выполнены.

Примечание

Табличка с обозначениями расположена на •

задней панели основного устройства.

1 Подключите сетевой шнур к розетке

электросети.

3 Подключение

Подключение динамиков

Примечание

Убедитесь, что цвета маркировки проводов •

и разъемов динамиков совпадают.

1 Поднимите и удерживайте зажим

разъема.

2 Вставьте защищенную часть провода

до конца.

Подключите провода правого •

динамика к разъемам “RIGHT”, а

левого — к разъемам “LEFT”.

Подключите провода красного •

цвета к разъему “+”, а провода

черного цвета — к разъему “-”.

3 Отпустите зажим разъема.

abc

Русский
