Lenovo ThinkCentre M920z [37/72] Замена вентилятора компьютера
![Lenovo ThinkCentre M920z [37/72] Замена вентилятора компьютера](/views2/1937931/page37/bg25.png)

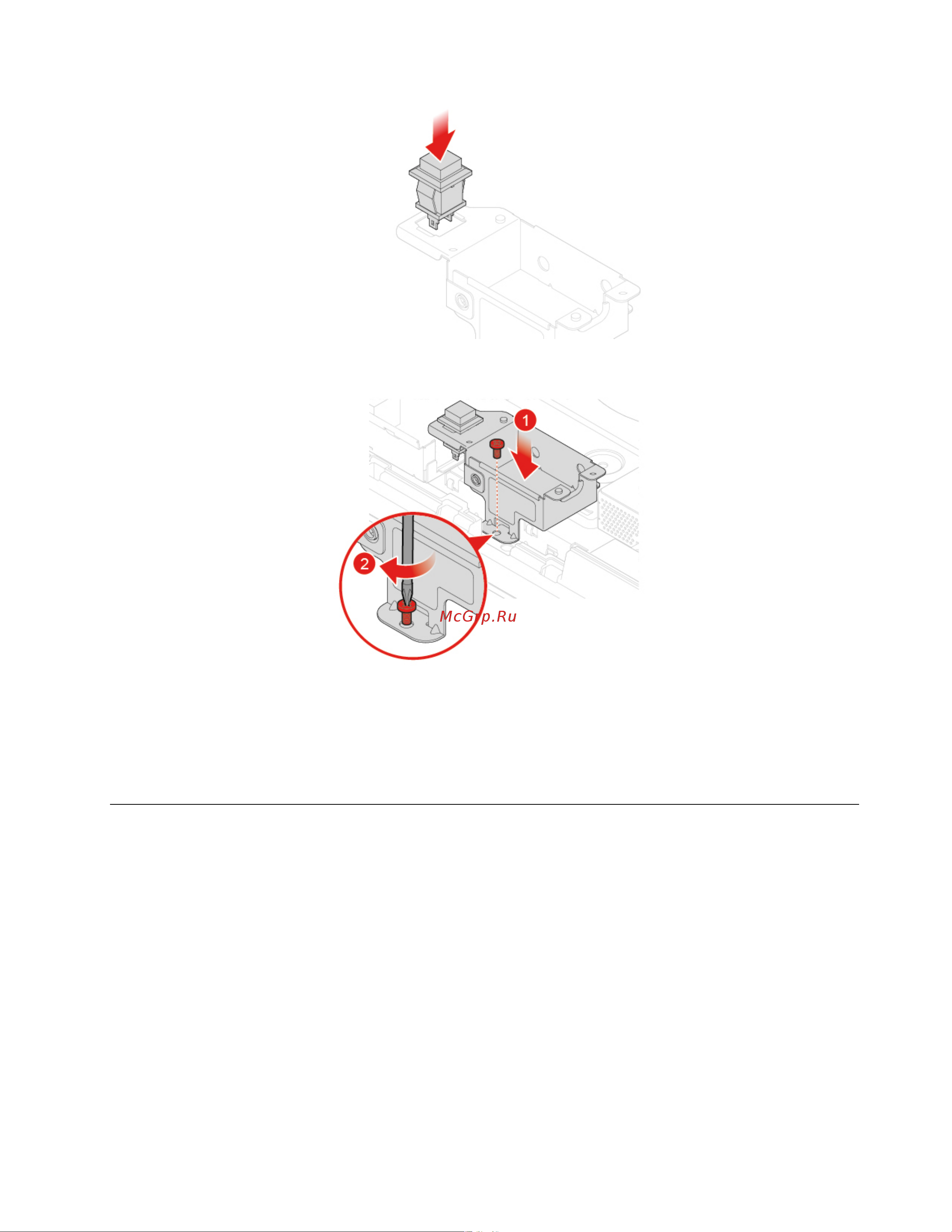

Рис. 44. Установка датчика установленного кожуха в крепежную скобу
Рис. 45. Установка датчика установленного кожуха и крепежной скобы
9. Подключите новый кабель датчика установленного кожуха к материнской плате.
10. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 61.
Замена вентилятора компьютера
Внимание: Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте.
1. Снимите подставку компьютера. См. раздел «Замена подставки компьютера» на странице 18.
2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 20.
3. Снимите боковую панель модуля ввода-вывода. См. раздел «Замена боковой панели модуля
ввода-вывода» на странице 27.
4. Снимите защитный экран материнской платы. См. раздел «Замена защитного экрана
материнской платы» на странице 27.
5. Снимите крепежную скобу VESA. См. раздел «Замена крепежной скобы VESA» на странице 28.
6. Отсоедините кабель вентилятора системы от материнской платы.
7. Замените вентилятор компьютера.
Глава 4. Замена аппаратных компонентов 33
