115
Русский

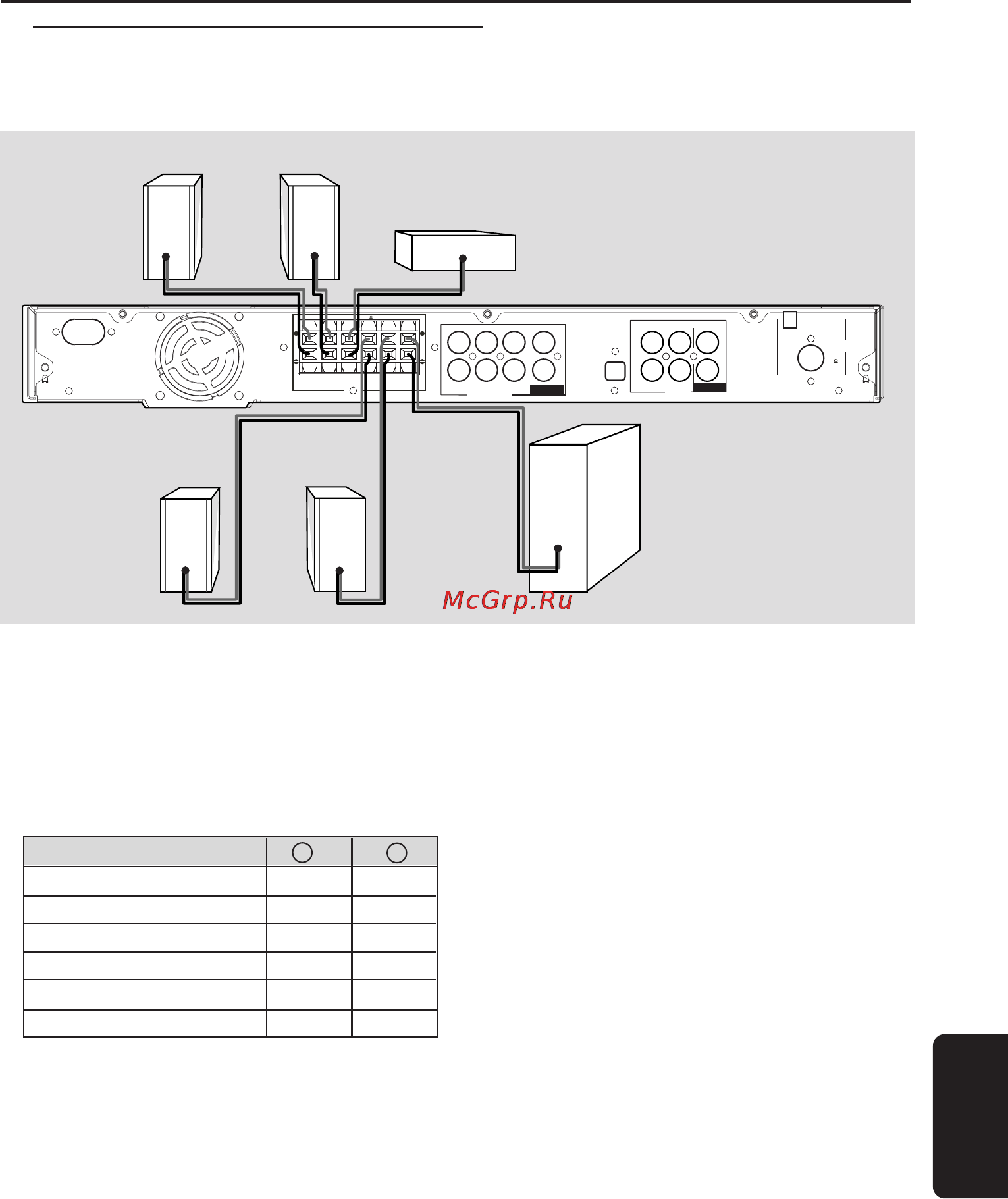

Этап 3: Подсоединение
колонок и
низкочастотных колонок
(75 )
L
L
R
++
( )
SPEAKERS 3
SPEAKERS 3
FRONT
RIGHT
FRONT
LEFT
REAR
LEFT
REAR
RIGHT
FRONT
CENTER
SUB-
WOOFER
FRONT RIGHT
FRONT LEFT
REAR RIGHT
REAR LEFTFRONT CENTER
SUBWOOFER
6 CHANNEL IN
COAXIAL IN
OPTICAL IN
AUX TV
AUDIO
ANTENNA
MW
FM
AC MAINS
IN OUT
COAXIAL OUT
Центральная колонка
Подключения
Подсоедините входящие в комплект
колонки с помощью входящих в комплект
кабелей. При этом цвета кабелей колонок
должны соответствовать цветам разъемов.
Неизолированный конец провода колонки
вставляйте в разъем полностью.
- +
Передняя колонка
(Правая)
Передняя колонка (Левая)
Низкочастотная
колонка
тыльная колонка
(Правая)
тыльная колонка
(Левая)
Колонки
Передняя левая (FL) черный белый
Передняя правая (FR) черный красный
Центральная (FC) черный зеленый
тыльная Левая (RL) черный синий
тыльная Правая (RR) черный серый
Низкочастотная колонка черный урпурный
Полезныя советы:
Убедитесь в том, что кабели колонок
подключены правильно. Неправильное
подключение может вызвать короткое
замыкание, которое приведет к повреждению
системы.
К каждой паре разъемов для подключения
колонок (+/-) нельзя подсоединять больше
одной колонки.
Нельзя подсоединять колонки, полное со
противление которых меньше полного
сопротивления входящих в комплект колонок.
Смотрите раздел ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ настоящего руководства.
