![Sharp CD-XP170WR [13/36] H подсоединение антенны](/views2/1000094/page13/bgd.png)
10
CD-XP170WR

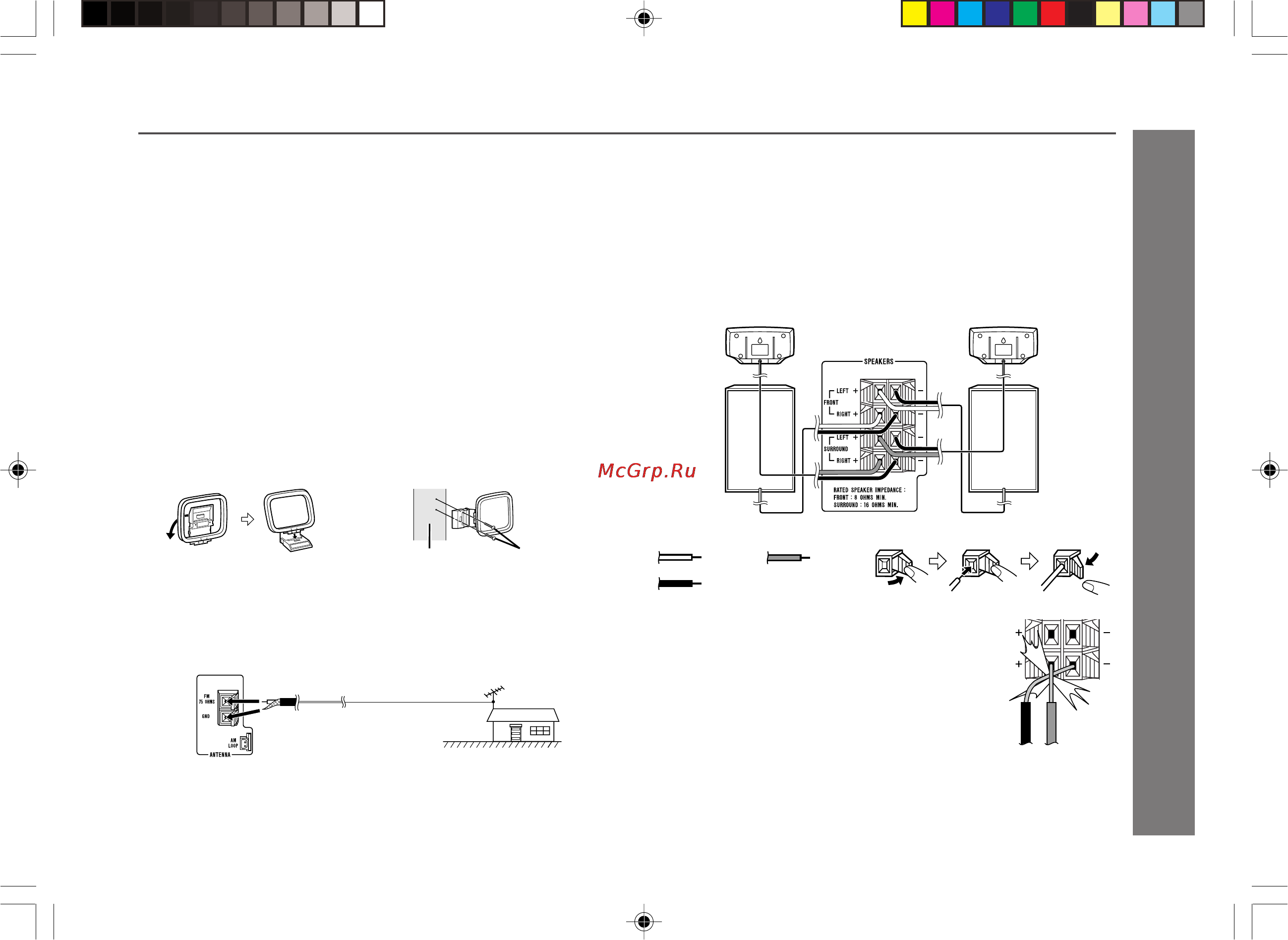

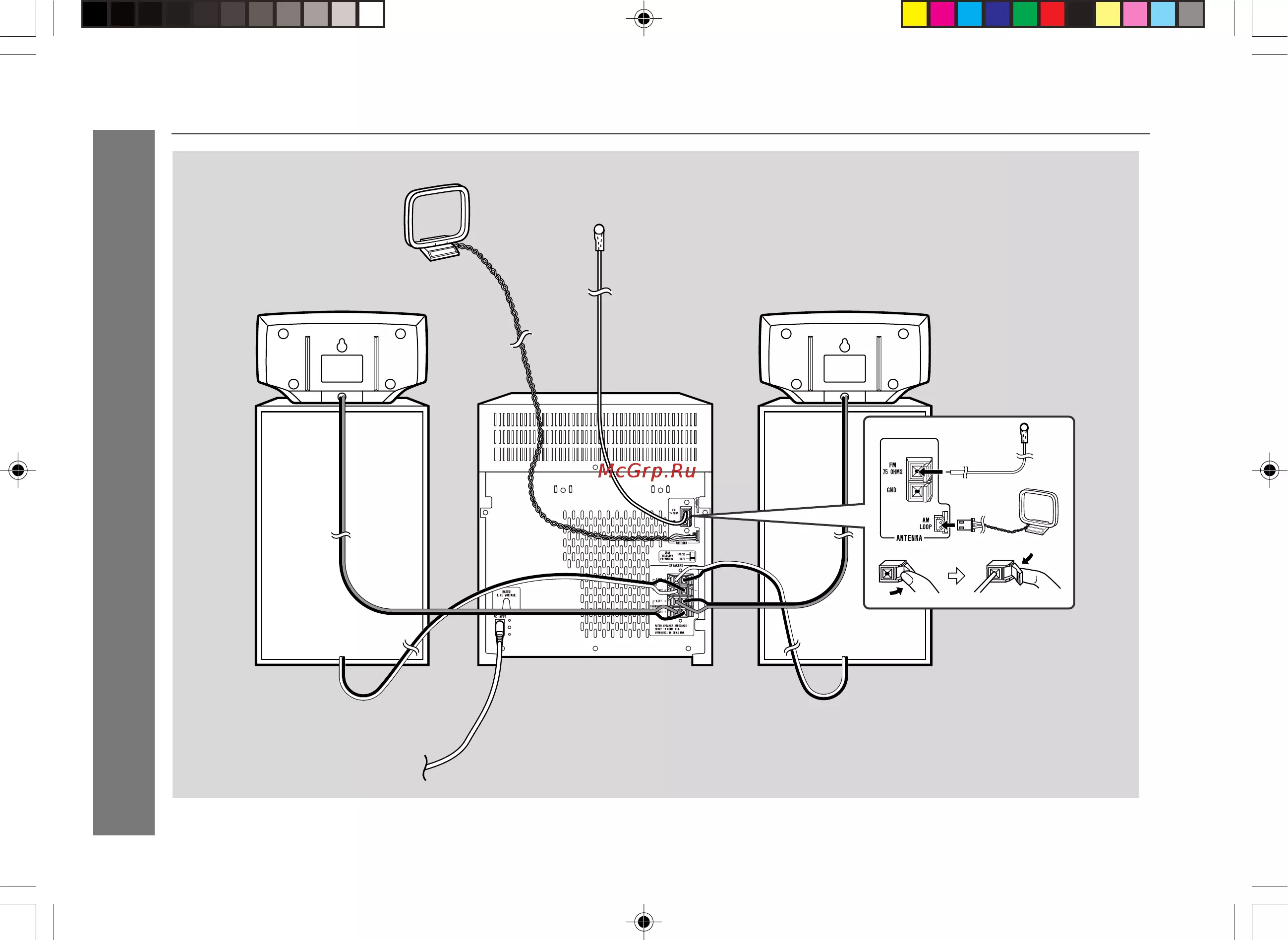

H Подключение громкоговорителей
Передние Громкоговорители
Подсоедините черный провод к гнезду FRONT (–), а красный провод к
гнезду FRONT (+).
Громкоговорители окружающего звучания
Подсоедините черный провод к гнезду SURROUND (–), а серый провод к
гнезду SURROUND (+).
Внимание:
I Если Вы используйте другие громкоговорители с
полным сопротивлением ниже, чем номинальное,
аппарат может быть поврежден. Передние
громкоговорители: 8 Ом. Громкоговорители
окружающего звучания: 16 Ом.
I Не перепутать провода правого канала и левого
канала. Правая акустическая система - это та с правой
стороны, когда Вы смотрите спереди на аппарат.
I Не допускать контакта незащищенных проводов
громкоговорителей между собой.
I Не позволять каким-либо предметам попасть внутрь или быть
расположенным в каналах отражателя нижних частот.
I Не стоять и не сидеть на акустических системах. Это может вызывать
травму.
Подготовка к использованию
H Подсоединение антенны
Прилагаемая ЧМ-антенна:
Подсоединить провод ЧМ-антенны к гнезду FM 75 OHMS и найти
положение провода, обеспечивающее наивысший уровень принимаемого
сигнала.
Прилагаемая рамочная AM-антенна:
Подсоединить провод рамочной AM-антенны к гнезду AM LOOP.
Установить рамочную AM-антенну в позицию для оптимального приема.
Установить рамочную AM-антенну на полку или в подобное место или
прикрепить ее к стойке или стене винтами (винты не входят в комплект
поставки).
Примечания:
Не класть антенну на главный аппарат вблизи кабеля питания перем.
током. Это может вызвать помехи. Следует располагать антенну подальше
от аппарата для лучшего приема.

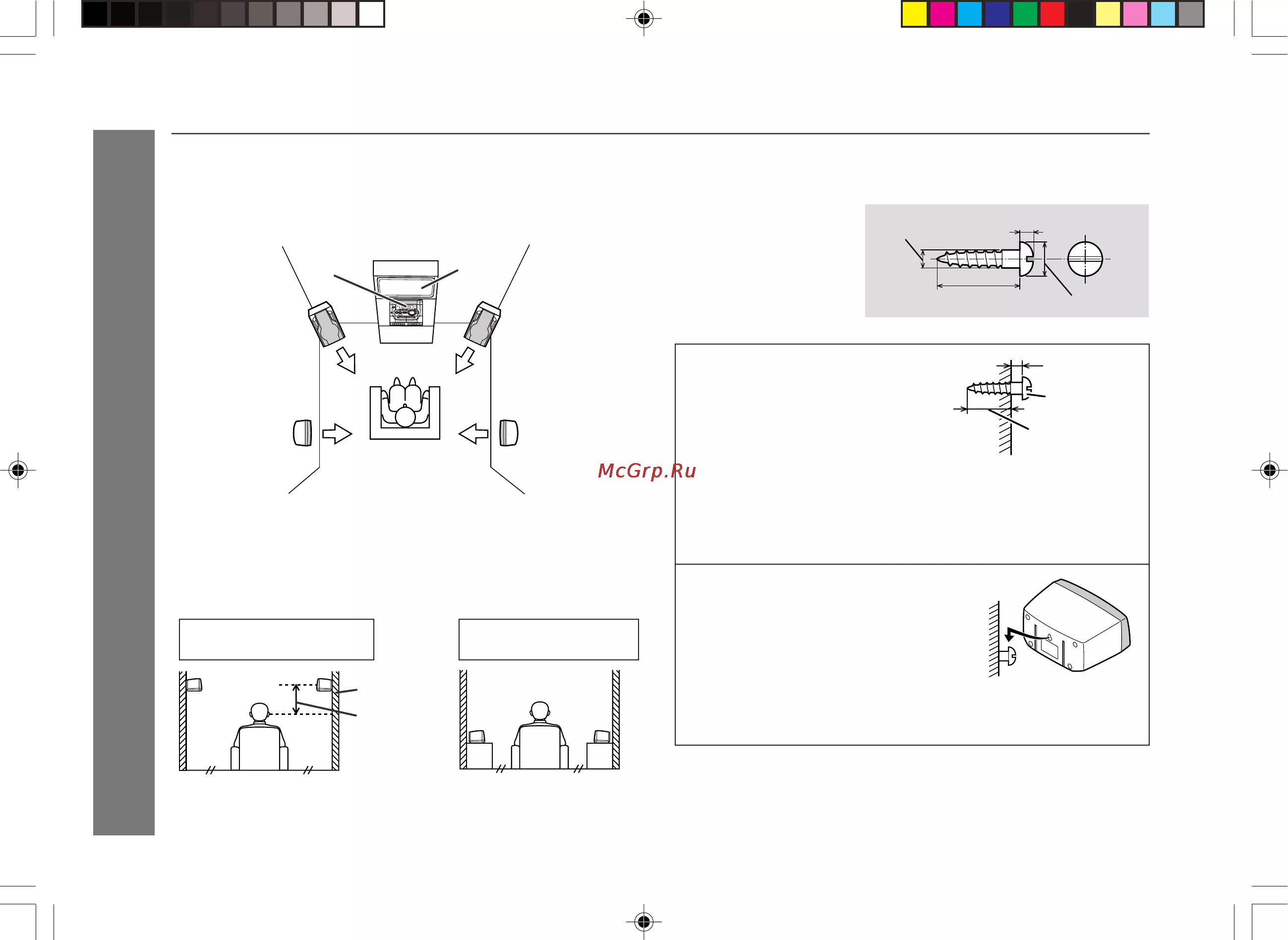

Установка рамочной АМ-антенны:
<Сборка> <Крепление к стене>
Наружная ЧМ-антенна:
Если требуется еще лучший прием сигнала, следует использовать
наружную ЧМ-антенну. При этом, следует консультироваться с дилером.
Примечание:
При использовании наружной ЧМ-антенны отсоединить провод
прилагаемой ЧМ-антенны.
Винты (не входят в
комплект поставки)
Стена
Наружная
ЧМ-антенна
Коаксиальный
кабель 75 Ом.
Громкоговоритель окружающего
звучания (правый)
Громкоговоритель окружающего
звучания (левый)
Передний громкоговоритель
(правый)
Передний громкоговоритель
(левый)
Красный
Черный
Серый
Неправильно
ru_cd_xp170wr(01_17)_e.p65 02.12.24, 16:4110
