Philips LX7500R [14/74] Подключение телевизора
![Philips LX7500R [14/74] Подключение телевизора](/views2/1094001/page14/bge.png)
Вариант 2. Подключение с
использованием композитного
видеовхода с поддержкой
построчной развертки
Данный DVD-рекордер поддерживает построчную
развертку (PAL Progressive и т. п.).
Чтобы получить высококачественное изображение,
обеспечиваемое использованием построчной развертки, и
воспользоваться преимуществами, предоставляемыми при
подключении с помощью разъема Scart, рекомендуется
подключать DVD-рекордер к телевизору с использованием
обоих разъемов — Scart (EXT-1TO TV-I/O) и Component
Video / Progressive Scan.
При воспроизведении диска на DVD-рекордере используйте
выход с прогрессивной разверткой (FOR PLAYBACK /
VIDEO OUT COMPONENT Y P
B
P
R
). При воспроизведении
сигнала с подключенных устройств (SAT,VCR, GAME, CAM1/2)
используйте выход Scart. Сведения о переключении между
входом Scart и входом с прогрессивной разверткой см. в
руководстве по использованию телевизора.
1 Выясните, какой из входов телевизора поддерживает
построчную развертку. Эта информация должна быть указана
в документации на телевизор. Как правило, эти разъемы
окрашены в зеленый, синий и красный цвета и обозначены
символами Y P
B
P
R
или Y C
B
C
R
.
Если телевизор не поддерживает построчную развертку,
подключите его, используя только разъем Scart (см. раздел
«Вариант 1. Подключение с использованием разъема Scart»).

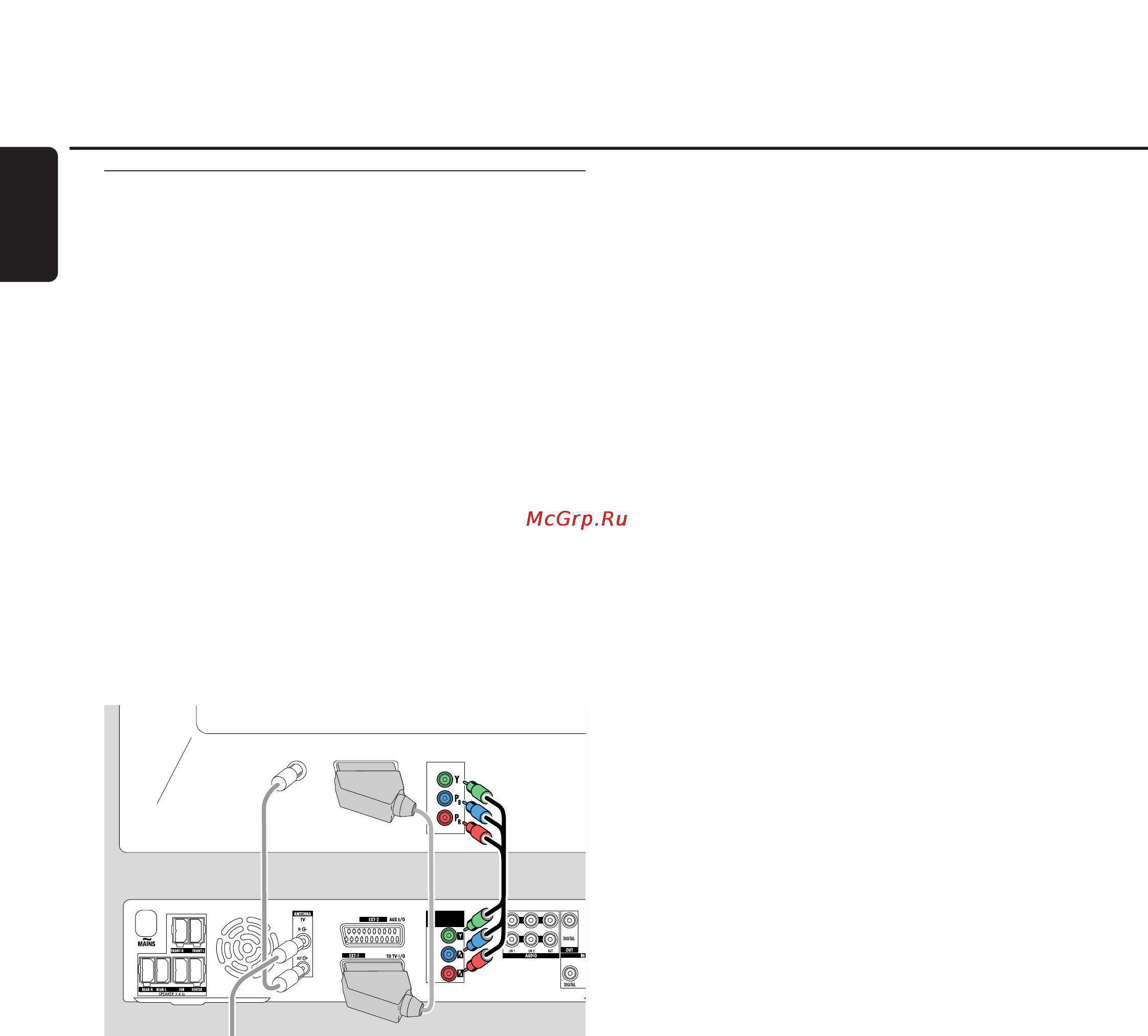

2 С помощью кабеля композитного видеосигнала (красный,
зеленый и синий разъемы) (поставляется вместе с DVD-
рекордером) подключите разъем рекордера FOR PLAYBACK /
VIDEO OUT COMPONENT Y P
B
P
R
ко входу телевизора,
поддерживающему построчную развертку. При подключении
следите, чтобы цвета разъемов на кабеле совпадали с цветами
гнезд.
3 С помощью кабеля Scart (поставляется вместе с DVD-
рекордером) соедините разъем Scart телевизора с разъемом
EXT-1 TOTV-I/O DVD-рекордера. См. раздел «Вариант 1.
Подключение с использованием разъема Scart» на стр. 13.
00
Если вы не хотите использовать разъем Scart, то для
воспроизведения звука динамиками DVD-рекордера
подключите аудиовыход телевизора к разъему AUDIO LIN1
L/R или LIN2 L/R DVD-рекордера. При использовании разъема
Scart в этом нет необходимости.
Учтите, что если разъем Scart подключен, то некоторые
телевизоры автоматически переключаются на использование
данного разъема в качестве источника сигнала. В этом случае
необходимо указать в настройках телевизора, что должен
использоваться вход, поддерживающий построчную развертку.
Если телевизор продолжает переключаться с использования
построчной развертки на использование разъема Scart,
отключите кабель композитного видеосигнала и используйте
для подключения только разъем Scart.
Переключение DVD-рекордера в режим построчной
развертки
Если к DVD-рекордеру подключен телевизор,
поддерживающий построчную развертку, необходимо
переключить рекордер в режим построчной развертки. Для
этого выполните следующие действия.
1 Отключите DVD-рекордер от сети.
2 Подождите 20 секунд.
3 Нажмите и удерживайте на рекордере клавишу 4. Включите
рекордер в сеть. Удерживайте клавишу 4, пока на экране
рекордера не появится надпись DVD.
4 Включите рекордер. Для этого нажмите кнопку 2.
На экране рекордера появится надпись
➜ PRO . Теперь композитный (Component Video) видеовыход
(Y P
B
P
R
) DVD-рекордера переключен в режим построчной
развертки.
00
Для отключения на DVD-рекордере режима построчной
развертки повторно выполните шаги 1–4.
Надпись
➜ PRO исчезнет.
Примечание. Переключение DVD-рекордера из режима Interlaced
(чересстрочная развертка) в режим Progressive Scan
(построчная развертка) можно также выполнить из главного
меню. См. раздел t Picture, подраздел
➜ Component video
output на стр. 47.
Если телевизор не переключается в режим построчной
развертки автоматически или если он не поддерживает
режим построчной развертки, то после переключения
DVD-рекордера в режим построчной развертки на
телевизоре будет отсутствовать изображение.
Подключение телевизора
14
Русский
VIDEO OUT COMPONENT
FOR PLAYBACK
EXT1 IN EXT2 IN
ANTENNA IN
TV
