Подключение…
Подключение дополнительной
видеоаппаратуры
Вы можете подключить несколько видеоустройств оборудованных
разъемами типа SCART, объединив их в "цепь" используя гнездо EXT2
AUX I/O (вход дополнительного внешнего источника сигнала ? 2). На
схеме внизу приемник спутникового телевидения подключен к
видеомагнитофону, а видеомагнитофон – к DVD?системе.
Пожалуйста учитывайте, что если несколько устройств в цепочке
включено, передавать входной сигнал будет ближайшее к DVD?
системе устройство. Поэтому, при выборе видеоаппаратуры,
подключенной к входу EXT2 AUX I/O, убедитесь, что все другие
устройства, подключенные к входу EXT2 AUX I/O, выключены или
находятся в режиме ожидания.
С помощью инструкции по эксплуатации своей видеоаппаратуры
выясните, какие разъемы SCART можно использовать и как
подключать к ним другие видеоустройства.
1
Соедините гнездо SCART видеоустройства с гнездом EXT2 AUX I/O
(вход дополнительного внешнего источника сигнала ? 2)
DVD?системы с помощью кабеля SCART. Если подключаемое
устройство имеет несколько разъемов SCART, используйте тот из
них, который помечен надписью TO TV (к телевизору) или
аналогичной.
Примечание: Используйте только кабели SCART,
предназначенные для передачи сигнала стандарта RGB.
Некоторые кабели SCART обладают неполным набором
проводов, результатом чего может быть ухудшение качества
изображения и неполная функциональность соединения по
кабелю SCART.
2
Подключите следующее видеоустройство к свободному гнезду
SCART видеоаппаратуры, уже подключенной к DVD?системе.
3
Если цифровая видеоаппаратура (например приемник
спутникового телевидения или игровая приставка)
поддерживают воспроизведение цифрового объемного звука,
сделайте одно из следующих соединений:
– подключите цифровой коаксиальный выход устройства к
DIGITAL IN (Цифровому входу) DVD?системы с помощью
цифрового кабеля
либо
– подключите цифровой оптический выход устройства к
OPTICAL IN (Оптическому входу) DVD?системы с помощью
цифрового оптического кабеля.
Подключение дополнительной
аудиоаппаратуры
С помощью инструкции по эксплуатации Вашей аудиоаппаратуры
выясните какие способы подключения можно использовать.
Подключение аналоговых устройств
1
Присоедините гнезда левого и правого аналоговых выходов
кассетной деки, проигрывателя компакт?дисков и аналогичного
оборудования к входам LINE IN 1 L/R или LINE IN 2 L/R
(линейный вход 1 или 2 ? левый/правый) DVD?системы с
помощью аудиокабеля.
Замечание: к линейным входам 1 или 2 нельзя подключить
проигрыватель пластинок.
2
Присоедините гнезда левого и правого аналоговых входов
кассетной деки или сходного записывающего устройства к
выходам LINE OUT L/R (линейный выход левый/правый)
DVD?системы с помощью фиксирующегося аудиокабеля.
Подключение цифровых устройств
1
Сделайте одно из следующий соединений:
– подключите цифровой коаксиальный выход рекордера
компакт?дисков, проигрывателя компакт?дисков или
аналогичного оборудования к DIGITAL IN (Цифровому
входу) DVD?системы с помощью цифрового кабеля
либо
– подключите цифровой оптический выход рекордера
компакт?дисков, проигрывателя компакт?дисков или
CD?чейнджера к OPTICAL IN (Оптическому входу)
DVD?системы с помощью цифрового оптического кабеля.
2
Присоедините гнездо цифрового коаксиального входа
записывающего устройства компакт?дисков или аналогичного
цифрового записывающего оборудования к DIGITAL OUT
(Цифровому выходу) DVD?системы с помощью цифрового
кабеля.
Примечание: цифровой выход DIGITAL OUT системы
обеспечивает цифровой двухканальный стереозвук. DVD)
система преобразует цифровой многоканальный звук в
двухканальный стереозвук без потерь необходимой
аудиоинформации.
Телевизор
Антенный
вход
Внешний
вход
Оптический
выход
Видеомагнитофон
Приемник спутникового телевидения

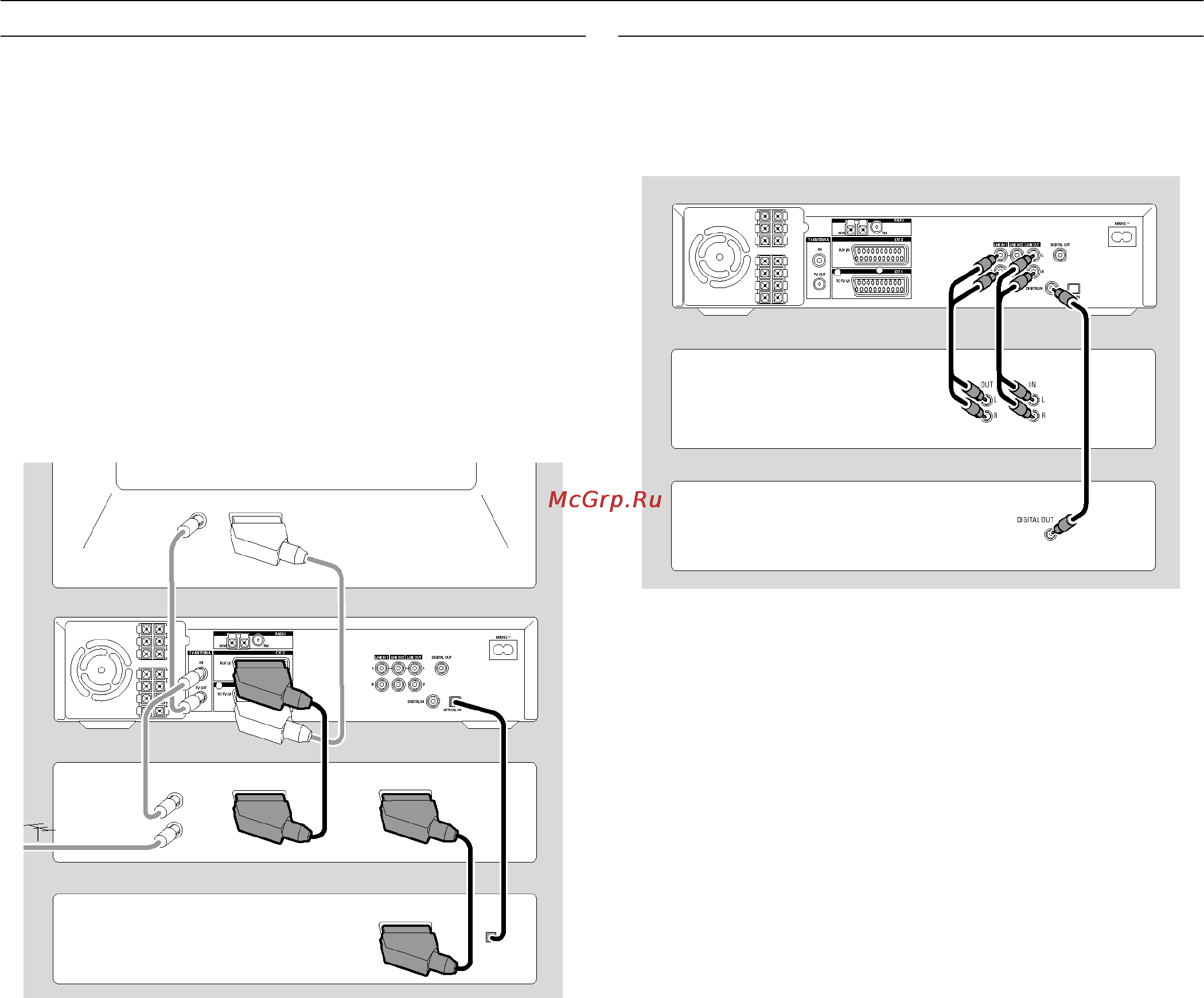

К телевизору
К телевизору
Телевизионный выход
Внешний выход
Антенна
Кассетная дека
Проигрыватель компакт?дисков
