5
Русский

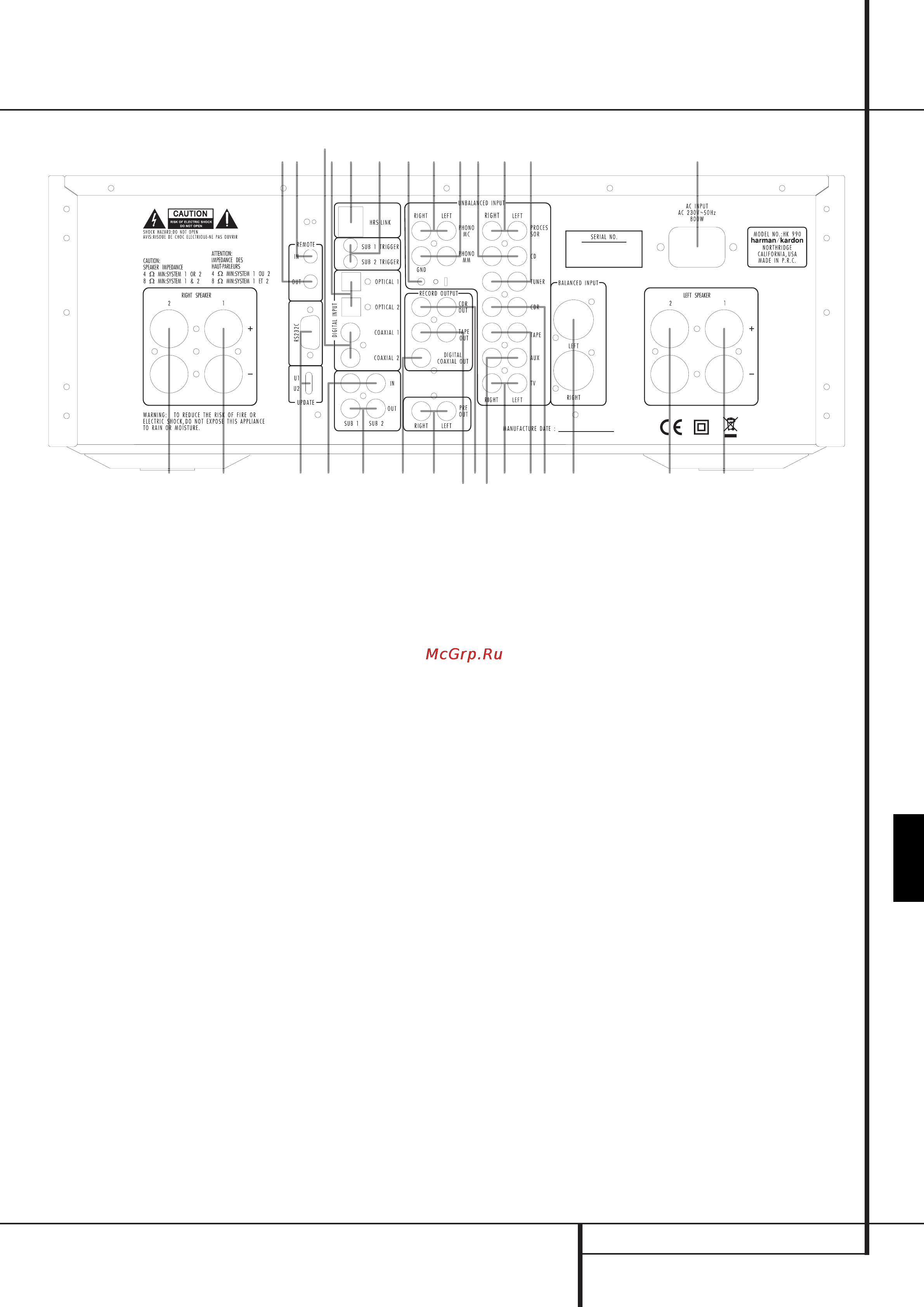

Задняя панель
ЗАДняя ПАнеЛь
0 Подключение правой колонки, система 2.
1 Подключение правой колонки, система 1.
2 Разъем RS-232 (подключение к компьютеру для
обновления прошивки). Переключатель Update
3 Входы для подключения одного или двух сабвуфер-
ных предусилителей.
4 Выходы для подключения сабвуферов.
5 Цифровой коаксальный выход для цифровой
записи. Также возможна цифровая запись с аналогового
источника сигнала.
6 Выходы предусилителя.
7 Аналоговые выходы для записи на пленку.
8 Выходы для аналоговой записи на компакт-диск.
9 Аналоговые AUX-входы (подключение игровых при-
ставок, видео-рекордеров и т.д.)
A Входы для подключения звукового выхода телеви-
зионного приемника
B Подключение кассетного проигрывателя.
C Подключение проигрывателя компакт-дисков.
D Балансные аналоговые входы (XLR). Выберите через
меню CD Input. Распиновка XLR-разъема: 1 - "масса", 2 -
плюс (фаза), 3 - минус (ноль).
E Подключение левой колонки, система 2.
F Подключение левой колонки, система 1.
G Подключение сетевого шнура питания.
H Аналоговый вход для подключения тюнера.
I Аналоговые входы для подключения процессора.
Сигнал поступает непосредственно на усилитель, минуя
темброблок и регулятор громкости. Подключите выходы
Front Channel Pre Out L and R процессора. Подключайте
к усилителью только те процессоры, которые имеют
собственный регулятор громкости.
J Аналоговые входы для подключения проигрывателя
дисков. Выберите данный вход (или Balance Input как
analog Input) в меню настроек CD Input.
K Разъем Phono для подключения высокоимпеданс-
ных проигрывателей пластинок (головка звукоснимате-
ля с подвижным магнитом).
L Разъем Phono для подключения низкоимпедансных
проигрывателей пластинок (головка звукоснимателя с
подвижной катушкой).
M Если источник сигнала имеет провод Ground, под-
ключите его к данному разъему для снижения фона
переменного тока.
N Соедините входы Trigger Input сабвуферов и данные
выходы усилителя. Питание сабвуферов будет автома-
тически включаться при включении усилителя и отклю-
чаться при его отключении.
O Вход HRS-Link. Подключите к усилителю проигры-
ватель компакт-дисков, имеющий интерфейс HRS, при
помощи кабеля, входящего в комплект поставки. Дан-
ный интерфейс используется для улучшения качества
звучания компакт-дисков.
P Оптические цифровые входы (Tos-link). Подключите
любое цифровое устройство с оптическим цифровым
разъемом, с усилием вставив вилку кабеля в разъем.
Q Коаксиальные цифровые входы. Данный тип под-
ключения предпочтительнее оптического.
R Вход для подключения внешнего ИК-приемника
сигналов пульта ДУ.
S Разъем для подключения другого устройства Harman
Kardon, которым Вы хотите управлять при помощи пуль-
та дистанционного управления данным усилителем.
