Установка/Подключение
17
Установка в приборную
панель (Метод А)

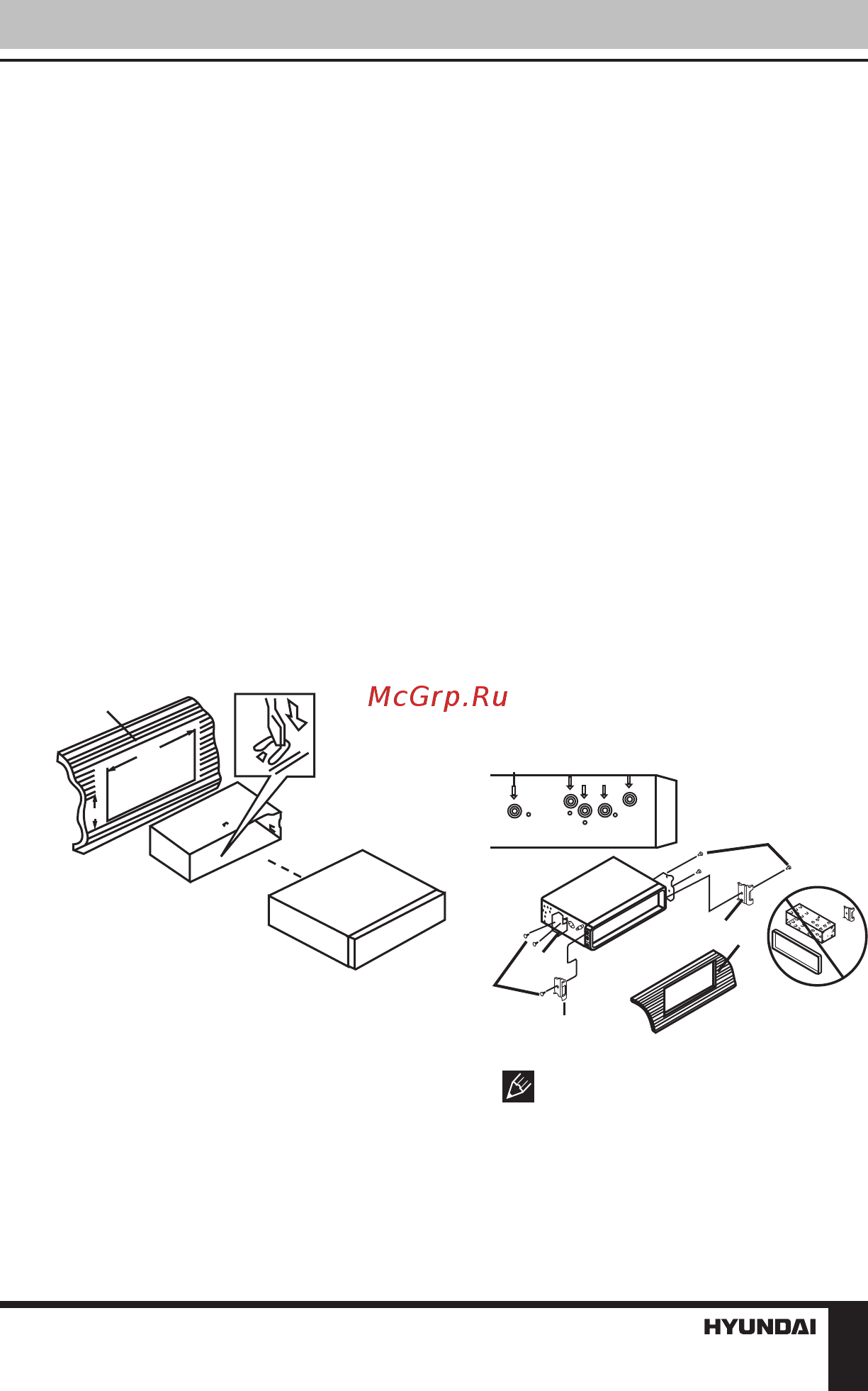

1. Установите монтажный кожух
в приборную панель автомоби-
ля, убедитесь, что он установ-
лен правильной стороной и нет
препятствий (провода, элементы
приборной панели) для установки
магнитолы.
2. После установки монтаж-
ного кожуха в приборную панель
отогните на нем металлические
язычки, соответствующие толщине
приборной панели. Это позволит
закрепить кожух на месте.
3. Подключите необходимые
провода и разъемы. Убедитесь в
правильности подключения.
4. Установите магнитолу в
монтажный кожух до фиксации
боковых защелок.
2
1
182
53
1. Приборная панель
2. Металлический язычок мон-
тажного кожуха
Установка декоративной
рамки
Для установки декоративной рам-
ки прижмите ее к корпусу устрой-
ства и нажмите, чтобы вставить на
место. Это необходимо сделать до
установки передней панели, иначе
вы не сможете установить декора-
тивную рамку на место.
Установка в приборную
панель (Метод Б)
В данном случае установки ис-
пользуются отверстия для винтов
на боковых сторонах устройства.
Закрепите устройство с помощью
штатных кронштейнов крепления
радиоприемника.
1. Выберите такое положение, в
котором отверстия для винтов на
кронштейне (3) будут совмещены с
отверстиями для винтов на корпусе
устройства и вкрутите по два винта
(2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штат-
ного радиоприемника.
4. Приборная панель или консоль
автомобиля.
5. Защелка (снимите эту деталь).
2
2
5
5
4
3
При установке по методу Б
монтажный кожух и внешняя деко-
ративная рамка не используются.
Снятие устройства
а – Декоративная рамка
б – Направление снятия рамки
Содержание
- Содержание 2
- Уважаемый покупатель 2
- Меры предосторожности 3
- Перед началом эксплуатации 3
- Утилизация изделия 3
- Общая информация 4
- Установка 4
- Установка подключение 4
- Панель метод а 5
- Панель метод б 5
- Рамки 5
- Снятие устройства 5
- Установка в приборную 5
- Установка декоративной 5
- Установка подключение 5
- Установка подключение 6
- Использование разъема 7
- Подключение 7
- Соединений 7
- Схема электрических 7
- Установка подключение 7
- Установка подключение 8
- Управление устройством 9
- Элементы управления 9
- Включение выключение 10
- Выбор режима работы 10
- Основные операции 10
- Приглушение звука 10
- Регулирование громкости 10
- Символы жк дисплея 10
- Управление устройством 10
- Устройства 10
- Вход aux 11
- Выбор диапазона 11
- Операции с радио 11
- Поиск радиостанций 11
- Режимы эквалайзера 11
- Сохранение и вызов 11
- Станций 11
- Управление устройством 11
- Часы 11
- Воспроизведение 12
- Выбор трека 12
- Накопителя карты памяти 12
- Операции с usb sd mmc 12
- Пауза 12
- Перемотка вперед назад 12
- Подключение usb 12
- Управление устройством 12
- Воспроизведение 13
- Обзорное воспроизведение 13
- Повтор 13
- Случайное 13
- Управление устройством 13
- Iso коннектор 1 шт 14
- Винт 5x5 мм 1 шт 14
- Декоративкая рамка 1 шт 14
- Детали для установки кожух 1 шт 14
- Ключ съемник 2 шт 14
- Комплект поставки 14
- Металлическая пластина 1 шт 14
- Ниже приводится таблица в которой описаны простые проверки спо 14
- Общая информация 14
- Плоская шайба 2 шт 14
- Протирайте поверхности устрой 14
- Пружинная шайба 2 шт 14
- Ресивер 1 шт 14
- Руководство по устранению неисправностей 14
- Собные помочь вам устранить большую часть проблем могущих возник нуть при использовании данного устройства если нижеуказанные меры не помогли обратитесь в сервисный центр или к ближайшему дилеру 14
- Ства мягкой тканью не мочите кор пус если корпус очень загрязнен используйте ткань слегка смочен ную мыльным раствором и затем вытрите корпус сухой тканью 14
- Чистка корпуса устройства 14
- Общая информация 15
- Технические характеристики 15
