Эхолот Fisher 10. Руководство пользователя.6 7Эхолот Fisher 10. Руководство пользователя.

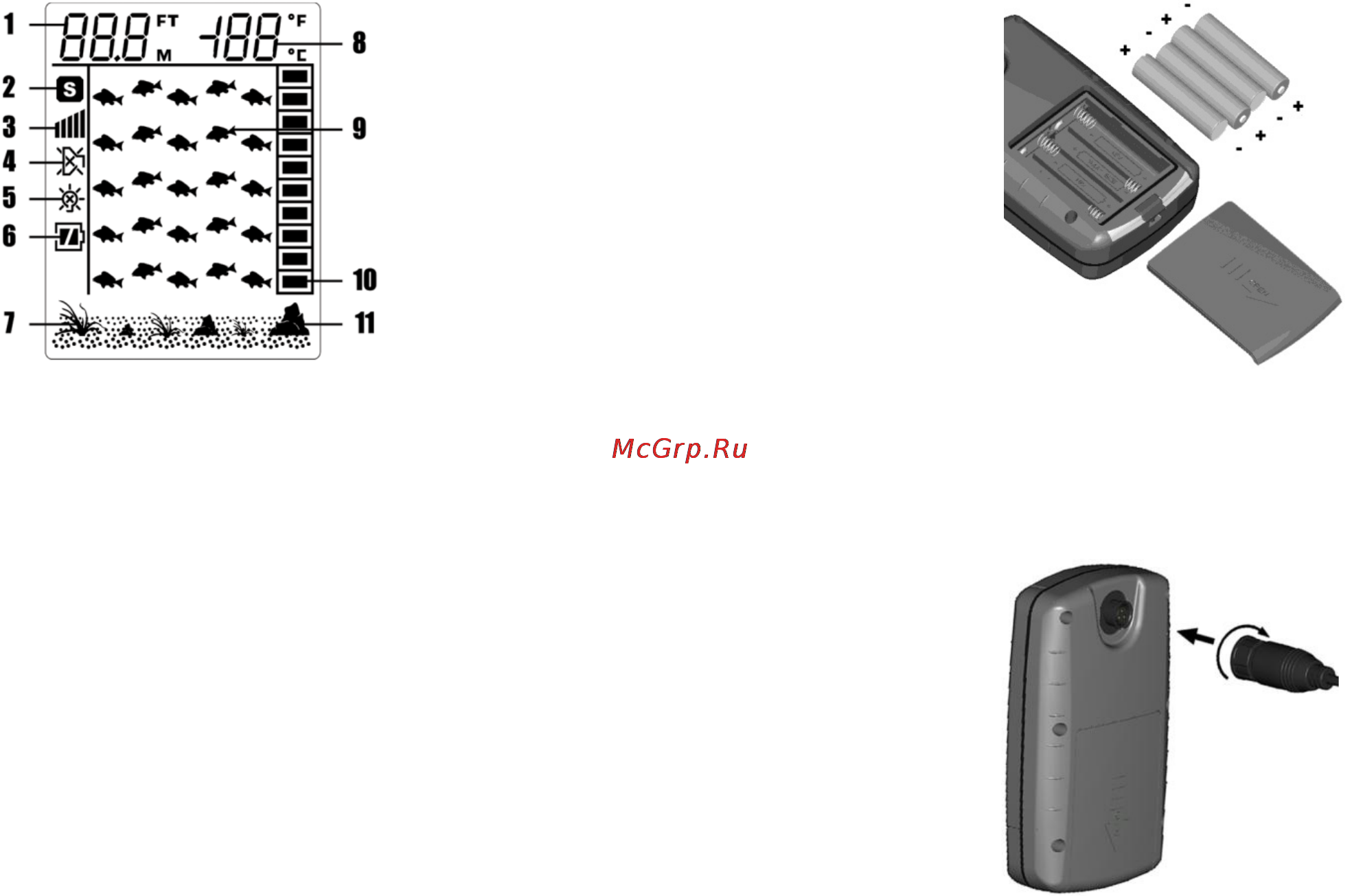

Изображение на экране

1 – глубина

2 – индикатор режима имитации

3 - индикатор чувствительности

4 – сигнализация рыбы вкл./выкл.

5 – подсветка вкл./ выкл.

6 – индикатор заряда батареи

7 – индикатор водорослей

8 – температура воды

9 – индикатор расположения рыбы

10 – индикатор глубины рыбы

11 – индикатор камней

Установка батарей

Перед первым использо-

ванием рыбопоискового

эхолота необходимо уста-

новить батареи. Снимите

крышку батарейного от-

сека и вставьте 4 батареи

типа «ААА».

При установке батарей

соблюдайте расположение,

показанное на схеме в

батарейном отсеке.

Подключение кабеля

трансдьюсера

Вставьте коннектор на

кабеле трансдьюсера

в разъем на задней

поверхности устройства.

Для фиксации разъема

поверните штекер

вправо.
