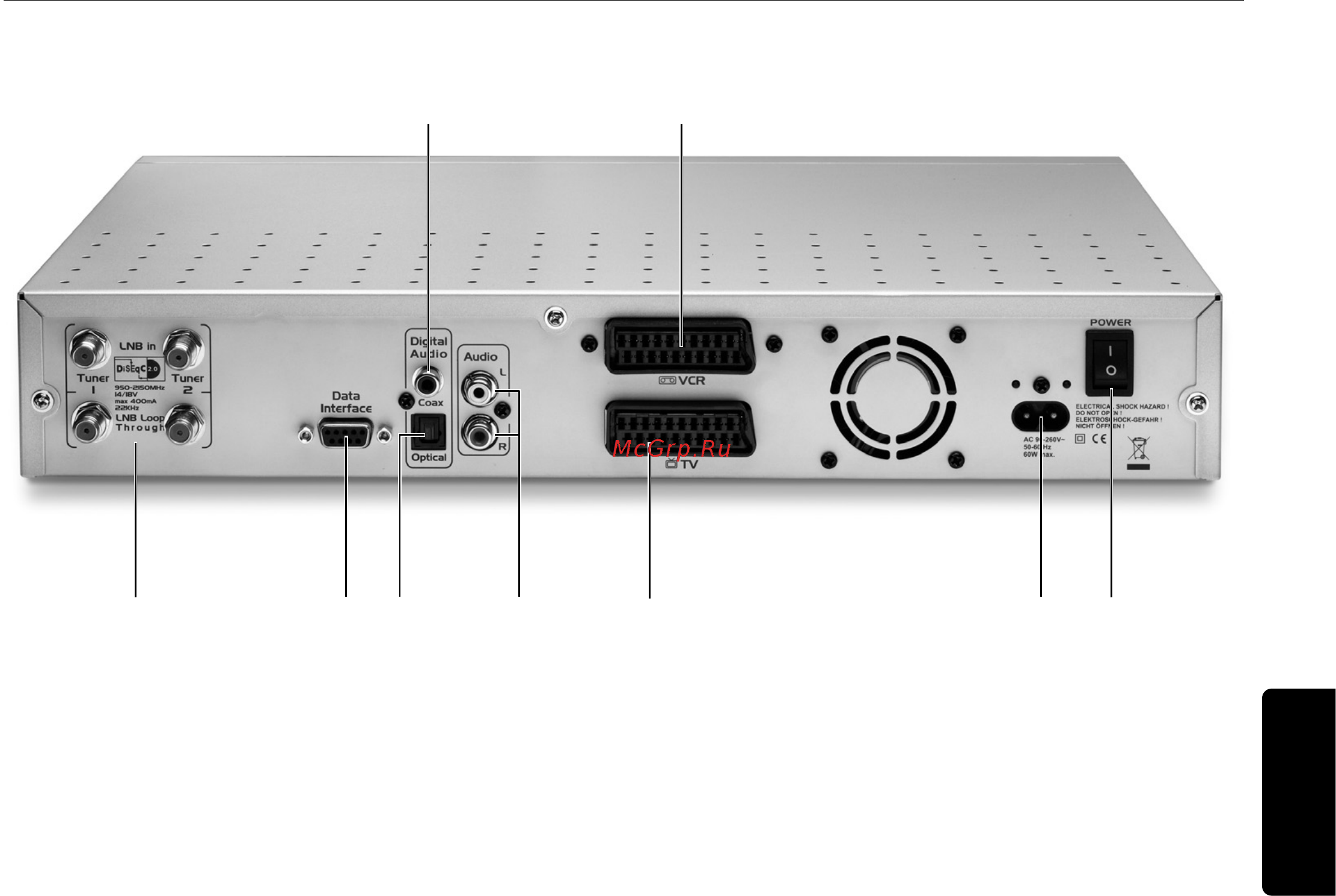

2.2 Задняя панель

1 190…260 В, 50…60 Гц (**) .................... Гнездо для подключения сетевого шнура

2 Оптический цифровой звуковой выход (*)

.. Оптический цифровой звуковой выход

3 SERIAL (*)

...................................... Разъем интерфейса RS232 для передачи

данных по последовательному каналу

4 L/R (*)

........................................... Выходы аналогового сигнала левого и правого

каналов для подключения акустической

системы HiFi или аудиоресивера

5 Сетевой выключатель (*)

..................... Включение и выключение ресивера

6 TV (*)

........................................... Разъем SCART для подключения телевизора

7 VCR (*)

......................................... Разъем SCART для подключения

видеорекордера или DVD плеера и рекордера

8 Вход LNB и выход сквозного тракта (*)

...... Вход промежуточной радиочастоты от

конвертора спутниковой антенны, напряжение

питания LNB, коммутационные сигналы LNB

(14/18 В, 22 кГц и DiSEqC)

9 Цифровой звуковой выход (*)

................ Цифровой звуковой выход

Табличка с указанием модели и серийного номера расположена на дне корпуса ресивера.

(1) Другие наименования разъема SCART: Euroconnector или Peritel.

* Безопасное особо низкое напряжение.

** Опасное напряжение.
