English
15
Русский
Шаг 1. Основные подключения (продолжение)

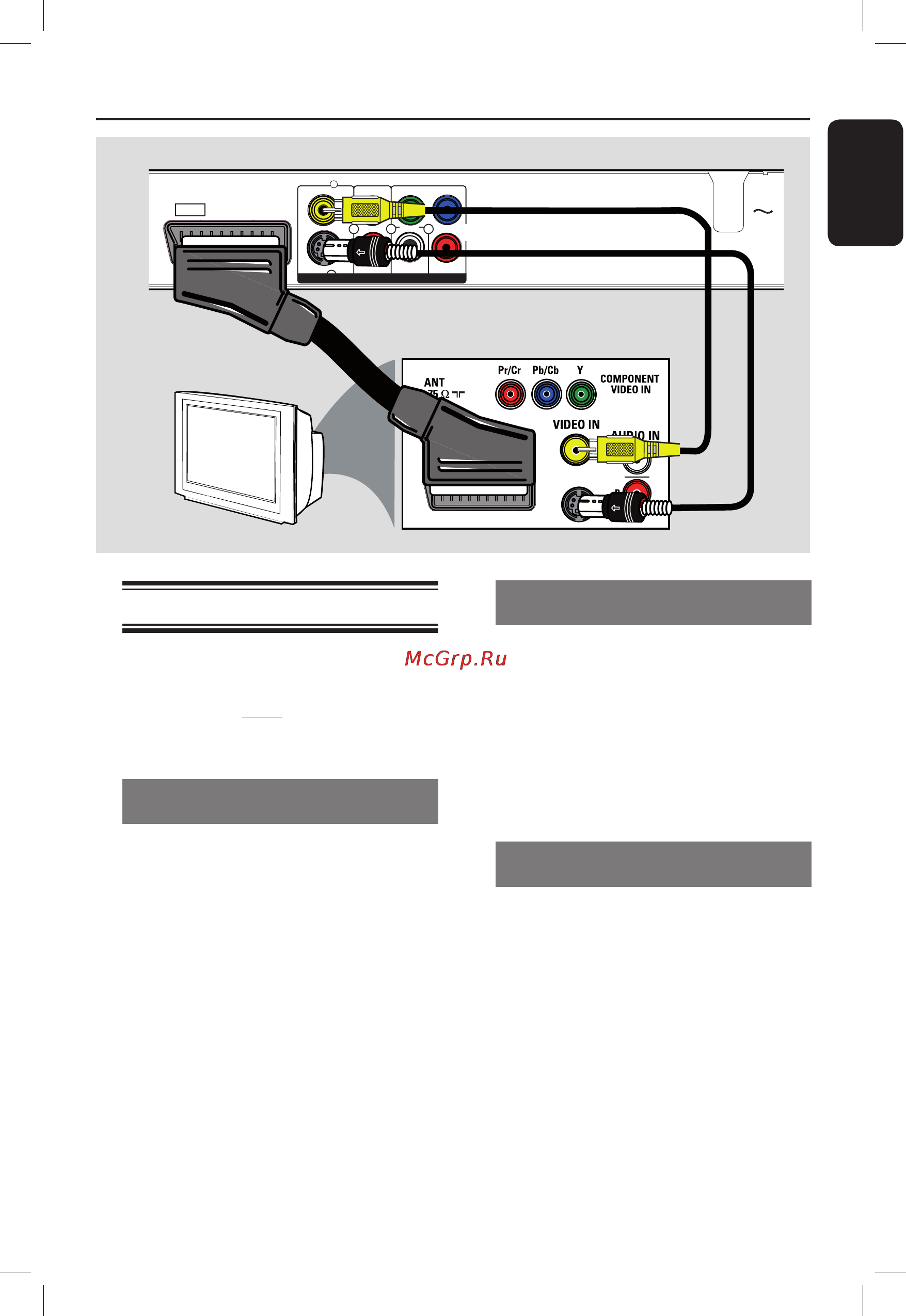

Подключение видеокабеля
Это подключение обеспечивает просмотр
при воспроизведении диска на устройстве
записи. Для подключения видеосигнала
следует выбрать один из описанных ниже
вариантов.
Вариант 1. Использование кабеля
Scart
При помощи кабеля Scart (не входит в
комплект) подключите разъем Scart EXT1
TO TV-I/O устройства записи к
соответствующему входу Scart телевизора.
Полезные советы:
– Если на телевизоре есть несколько
разъемов SCART, выберите тот разъем,
который подходит для входа и выхода
видеосигнала.
– Разъем EXT2 AUX-I/O предназначен только
для дополнительных устройств.
Вариант 2. Использование кабеля
S-Video
С помощью кабеля S-video (не входит в
комплект) подключите разъем S-VIDEO
OUTPUT устройства записи к входу
S-Video (или обозначенному как Y/C или
S-VHS) телевизора.
Для прослушивания необходимо
выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.
Вариант 3. Использование
видеокабеля (CVBS)
С помощью композитного видеокабеля
(желтый, не входит в комплект) подключите
разъем CVBS OUTPUT устройства записи
к видеовходу (обозначенному как A/V In,
Video In, Composite или Baseband)
телевизора.
Для прослушивания необходимо
выполнить аудиосоединения. См.
следующий раздел “Подключение
аудиокабелей”.
TO TV - I
/
O
EXT1
DIGITAL AUDIO
COAXIAL
COMPONENT
VIDEO
AUDIO-R Pr
AUDIO-L Y Pb
S-VIDEO
CVBS
MAINS
OUTPUT
S-VIDEO IN
TV
Вариант 1
Вариант 2
Вариант 3
