17
Русский
ANTENNA-IN
TV-OUT
TO TV
EXT1
TO VCR/SAT
EXT2
HDMI
OUT
AUDIO
O
AUD
I
L
TV
TO VCR/SAT
X
T2
HDMI
OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT
COAXIAL
DIGITAL OUT
AUDIO OUT
AUDIO
RL
TV

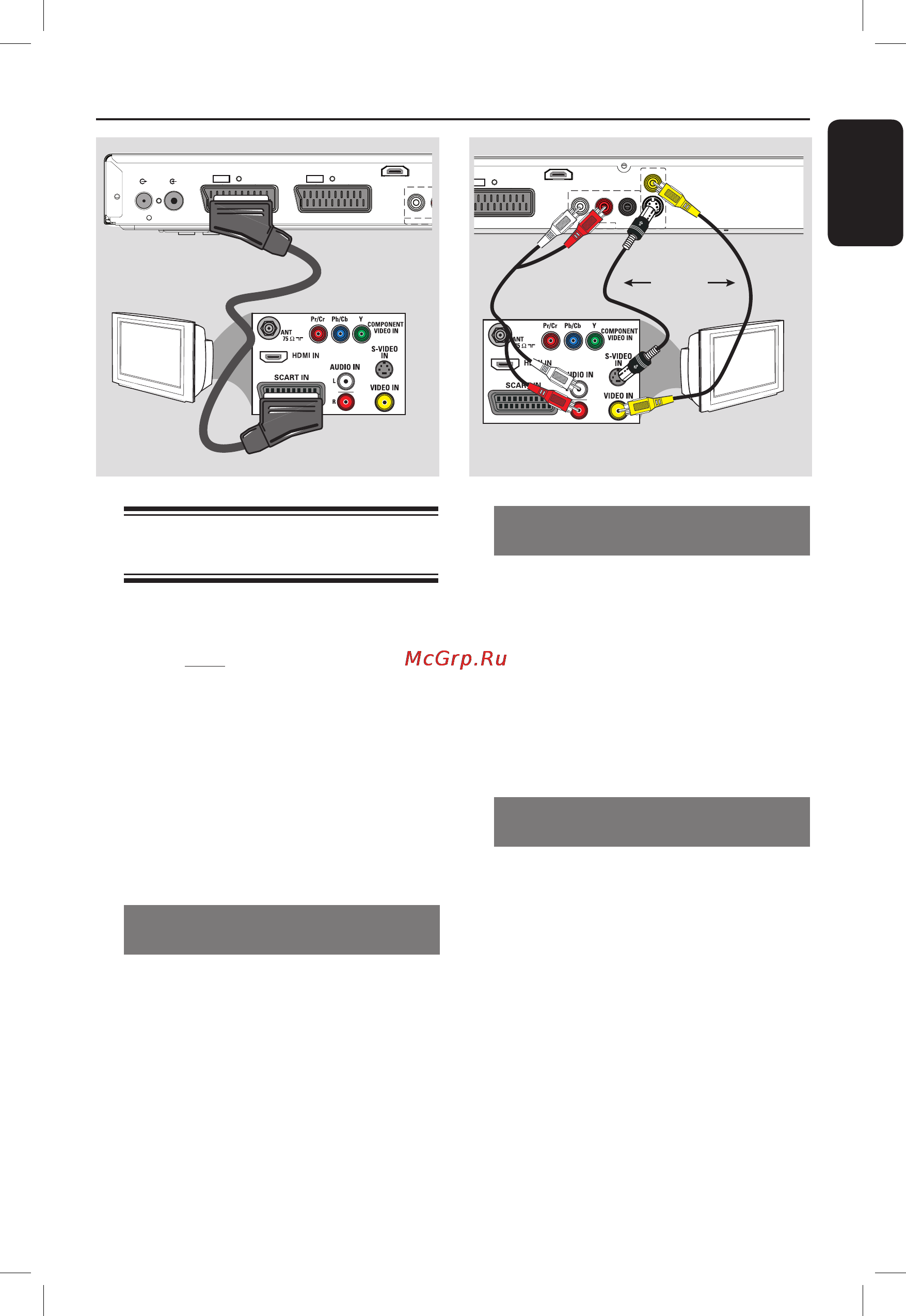

Шаг 1. Основные подключения (продолжение)
Вариант 2
Вариант 1
Вариант 3
ИЛИ
ИЛИ
Подключение видео/
аудиокабелей
Это подключение обеспечивает просмотр
при воспроизведении на устройстве записи.
Для подключения видеосигнала следует
выбрать один из описанных ниже
вариантов.
– Если у вас стандартный телевизор,
используйте вариант 1,2 или 3.
– Для телевизора HDMI TV используйте
вариант 4.
Полезный совет:
– Аудиоподключение требуется, только если
устройство записи подключено к телевизору
с помощью разъема S-VIDEO или CVBS.
Вариант 1 Использование разъема
Scart
При помощи кабеля Scart (прилагается)
подключите разъем EXT1 TO TV
устройства записи к соответствующему
входу SCART телевизора.
Полезный совет:
– Для подключения устройства записи к
дополнительному устройству воспользуйтесь
разъемом EXT2-TO VCR/SAT.
Вариант 2: использование разъема
S-Video
A С помощью кабеля S-video (в комплект не
входит) подключите разъем S-VIDEO OUT
устройства записи к входу S-Video (обычно
обозначенному как Y/C или S-VHS)
телевизора.
B С помощью аудиокабелей (в комплект
поставки не входят) подключите разъемы
AUDIO OUT устройства записи к
аудиовходам телевизора.
Вариант 3: использование разъема
Video (CVBS)
A С помощью композитного видеокабеля
(желтый, в комплект не входит) подключите
разъем CVBS OUT устройства записи к
видеовходу (обычно обозначенному как A/V
In, Video In, Composite или Baseband)
телевизора.
B С помощью аудиокабелей (в комплект
поставки не входят) подключите разъемы
AUDIO OUT устройства записи к
аудиовходам телевизора.
dvdr357xh-359xh_51_rus_28372.ind17 17dvdr357xh-359xh_51_rus_28372.ind17 17 2007-09-07 11:01:25 AM2007-09-07 11:01:25 AM
