16
Русский
COAXIAL
(DIGITAL AUDIO)
VIDEO (CVBS)
S-VIDEO (Y/C)
AUDIO
HDMI
R
L
OUTPUT
OUT 2
OUT 3
OUT 1
ANTENNA-IN
TV-OUT
TO TV - I/O
EXT
1
AUX - I/O
EXT
2
AU D IO
OUT
S-V ID EO
IN
VIDEO IN
TV

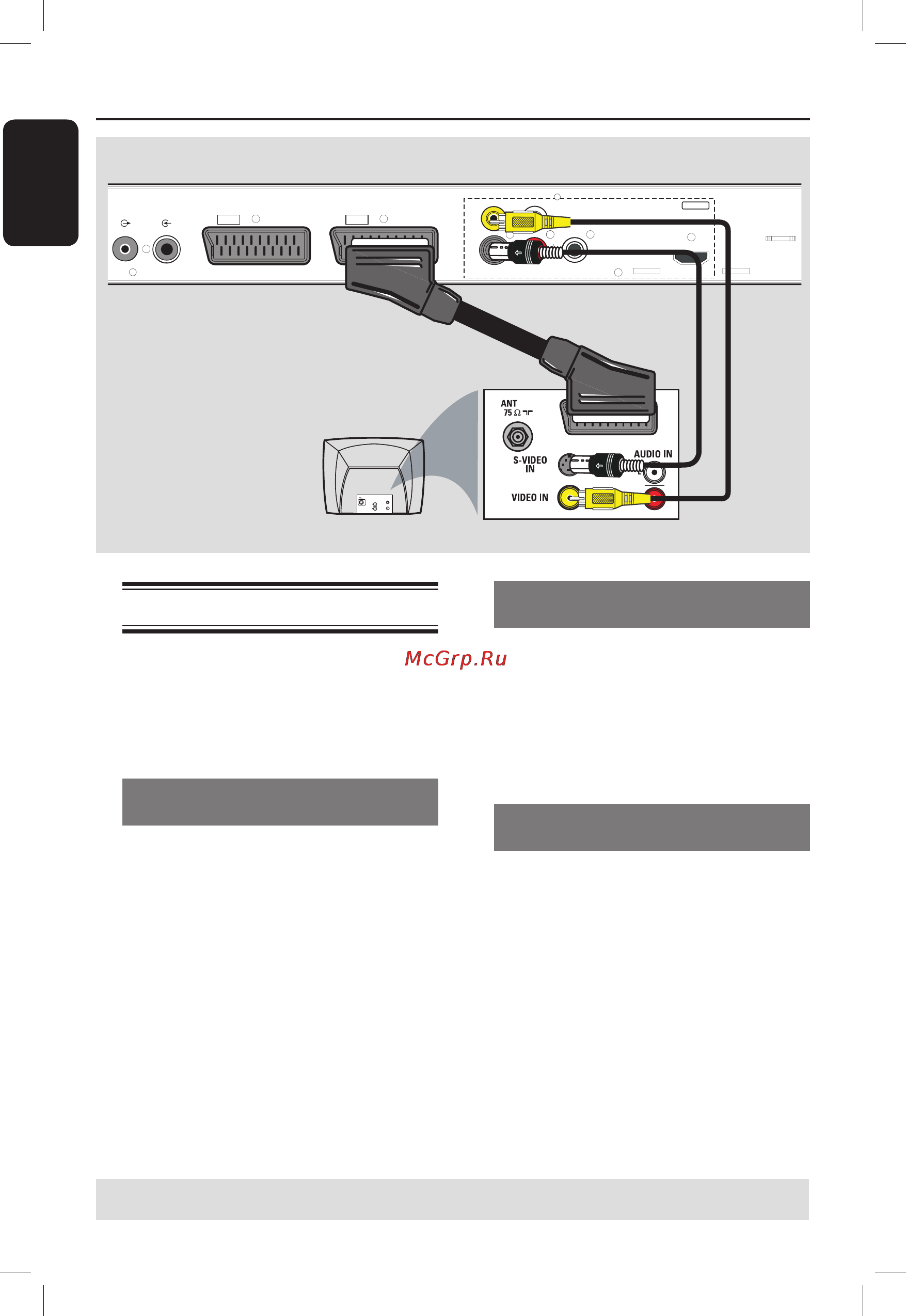

Шаг 1. Основные подключения (продолжение)
Подключение видеокабеля
Это подключение обеспечивает просмотр
при воспроизведении диска на устройстве
записи DVD. Для подключения видео
необходимо выбрать один из описанных
ниже вариантов.
Вариант 1: Использование кабеля
Scart
С помощью кабеля Scart подключите разъем
EXT1 TO TV-I/O устройства записи DVD к
соответствующему входному разъему SCART
телевизора.
Полезные советы:
– Если на телевизоре есть несколько
разъемов SCART, выберите тот разъем,
который подходит для входа и выхода
видеосигнала.
– Если на экране телевизора появляется
предложение выбрать тип разъема SCART,
выберите VCR.
– Разъем EXT2 AUX-I/O предназначен только
для дополнительных устройств.
Вариант 2: Использование кабеля
S-Video
С помощью кабеля Scart подключите разъем
S-VIDEO OUTPUT устройства записи
DVD к входу S-Video (или обозначенному
как Y/C или S-VHS) телевизора.
Для прослушивания необходимо
выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.
Вариант 3: Использование
видеокабеля (CVBS)
С помощью композитного видеокабеля
(желтый - не поддерживается) подключите
разъем VIDEO (CVBS) OUTPUT
устройства записи DVD к разъему видео (или
обозначенному как A/V In, Video In,
Composite или Baseband) телевизора.
Для прослушивания необходимо
выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.
СОВЕТ: Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.
Вариант 1
Вариант 2
Вариант 3
