Подключение телевизора (продолжение)
Для передачи композитного видео сигнала (FBAS, CVBS)
используется видео кабель, обычно имеющий желтые
разъемы Cinch (типа «тюльпан»). При таком способе
подключения цветовой и яркостный сигналы передаются
под одному кабелю
Подготовьте следующие кабели:
1) Антенный кабель.
2) Видео кабель (CVBS) (желтый, в комплект не входит).
3) Аудио кабели (красный/белый, в комплект не входят).
1 Выключите телевизор и отключите от него антенный
кабель (или кабель от спутникового/кабельного реси&
вера). Вставьте штекер кабеля в гнездо ANTENNA
IN, которое находится на задней панели DVD рекор&
дера.
2 Используя прилагаемый антенный кабель, соедините
разъем DVD рекордера TV OUT с антенным гнездом,
которое находится на задней панели телевизора.
3 Используя видео кабель (SVHS), соедините разъем
VIDEO (CVBS) OUT DVD рекордера с разъемом
Video In, который находится на задней панели вашего
телевизора (может быть помечен как Video In, AV In
или Composite).

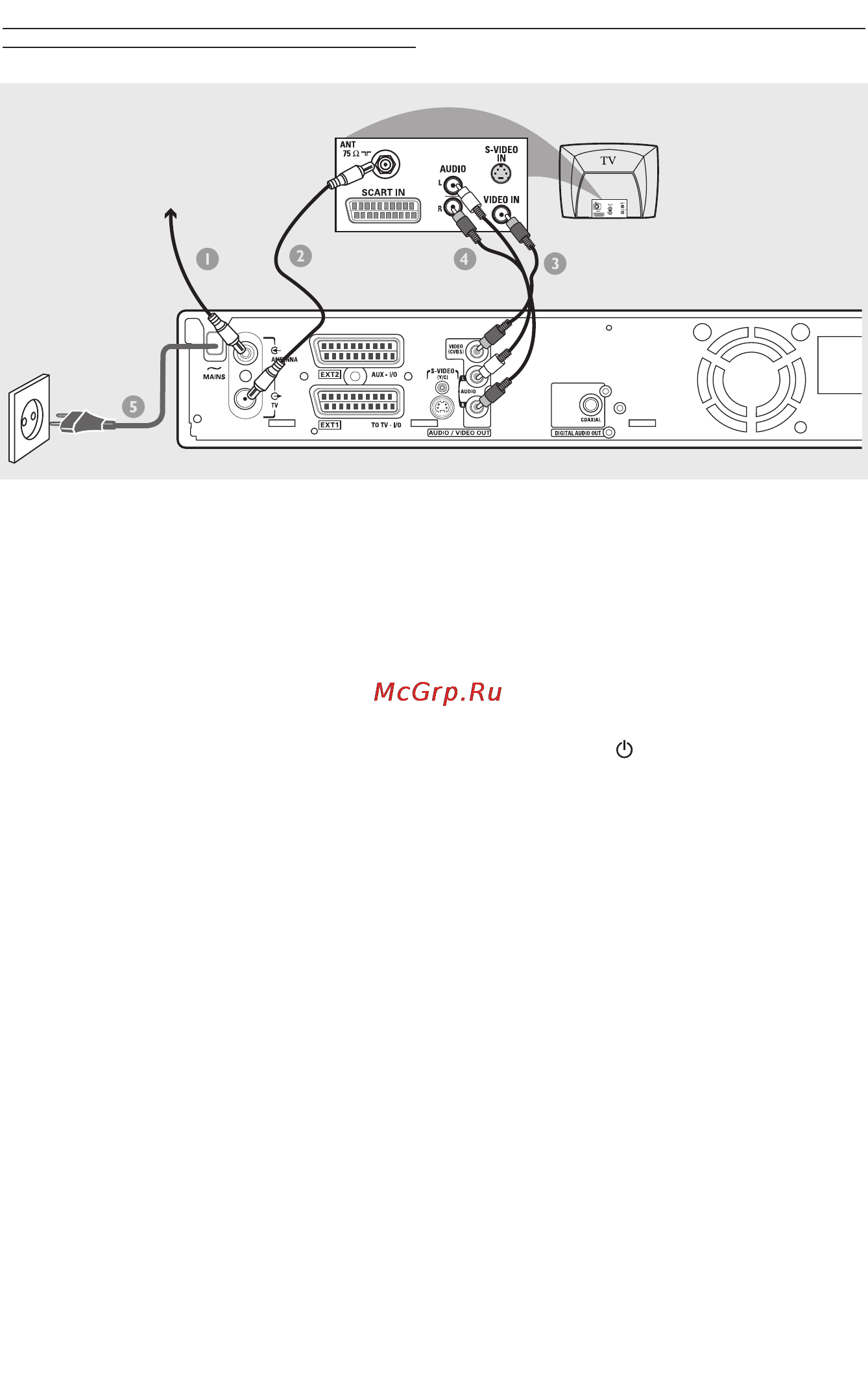

Вариант 3. Использование разъема Video (CVBS)
Антенна или
сигнал спутникового/кабельного
телевидения
4 Используя аудио кабель (красный/белый), соедините
разъемы AUDIO L/R OUR DVD рекордера с разъемами
входа аудио, которые находятся на задней панели те&
левизора (или которые могут быть помечены как AV In
или Audio In).
5 Подключите сетевой кабель к разъему ~ MAINS DVD
рекордера и вставьте его вилку в розетку.
6 Для включения DVD рекордера нажмите на нем кноп&
ку STANDBY-ON .
➞ На дисплее появится сообщение «IS THE TV ON?»
[Включен ли телевизор?]
7 Включите телевизор. Выберите на телевизоре необ&
ходимый канал для приема видео сигнала (см. стра&
ницу 8).
➞ На экране телевизора должно появиться меню
{Language and Country}.
8 Для продолжения первичной установки переходите к
странице 19.
