Подключение телевизора (продолжение)

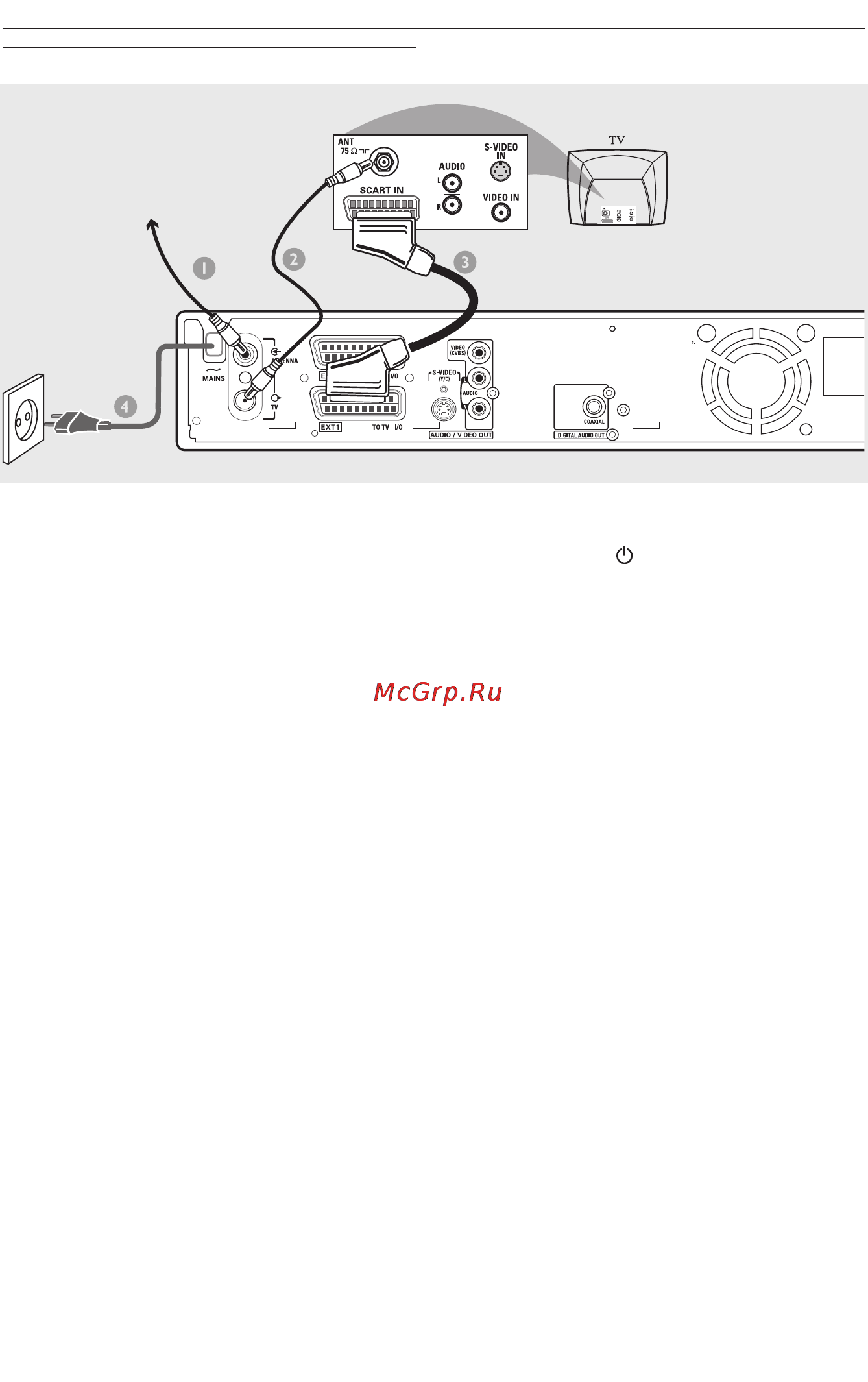

Вариант 1. Использование разъема SCART
Кабель SCART или Euro AV является универсальным кабе&
лем, предназначенным для передачи изображения, звука
и управляющих сигналов. При использовании такого
подключения, практически, нет потерь качества изобра&
жения или звука.
Подготовьте следующие кабели:
1) Антенный кабель
2) Кабель SCART
1 Выключите телевизор и отключите от него антенный
кабель (или кабель от спутникового/кабельного реси&
вера). Вставьте штекер кабеля в гнездо ANTENNA IN
[Антенный вход], которое находится на задней пане&
ли DVD рекордера.
2 Используя прилагаемый антенный кабель, соедините
разъем DVD рекордера TV OUT [Выход на телевизор]
с антенным гнездом, которое находится на задней
панели телевизора.
3 Используя кабель SCART, соедините разъем DVD ре&
кордера EXT 1 (TO TV-I/O) c разъемом SCART, ко&
торый находится на задней панели телевизора.
4 Подключите сетевой кабель к разъему ~ MAINS DVD
рекордера и вставьте его вилку в розетку.
Антенна или
сигнал спутникового/кабельного
телевидения
5 Для включения DVD рекордера нажмите на нем кноп&
ку STANDBY-ON .
➞ На дисплее появится сообщение «IS THE TV ON?»
[Включен ли телевизор?]
6 Включите телевизор.
➞ Если подключение было сделано правильно, то ваш
телевизор автоматически переключится на канал
приема видео, и вы должны увидеть на экране теле&
визора меню {Language and Country} [Язык и
страна].
➞ Если меню не появилось, то найдите канал для прие&
ма видео, чтобы на экране телевизора увидеть меню
{Language and Country}.
7 Для продолжения первичной установки переходите к
странице 19
.
Полезные советы:
& Если ваш телевизор имеет несколько SCART разъе&
мов, то выбирайте тот разъем SCART, который обес&
печивает ввод и вывод видео сигнала.
& Если ваш телевизор имеет для разъема SCART меню
выбора, то выберите в нем в качестве источника сиг&
нала «VCR» [Видеомагнитофон].
& Разъем EXT 2 AUX&I/O предназначен только для подк&
лючения дополнительных устройств.
