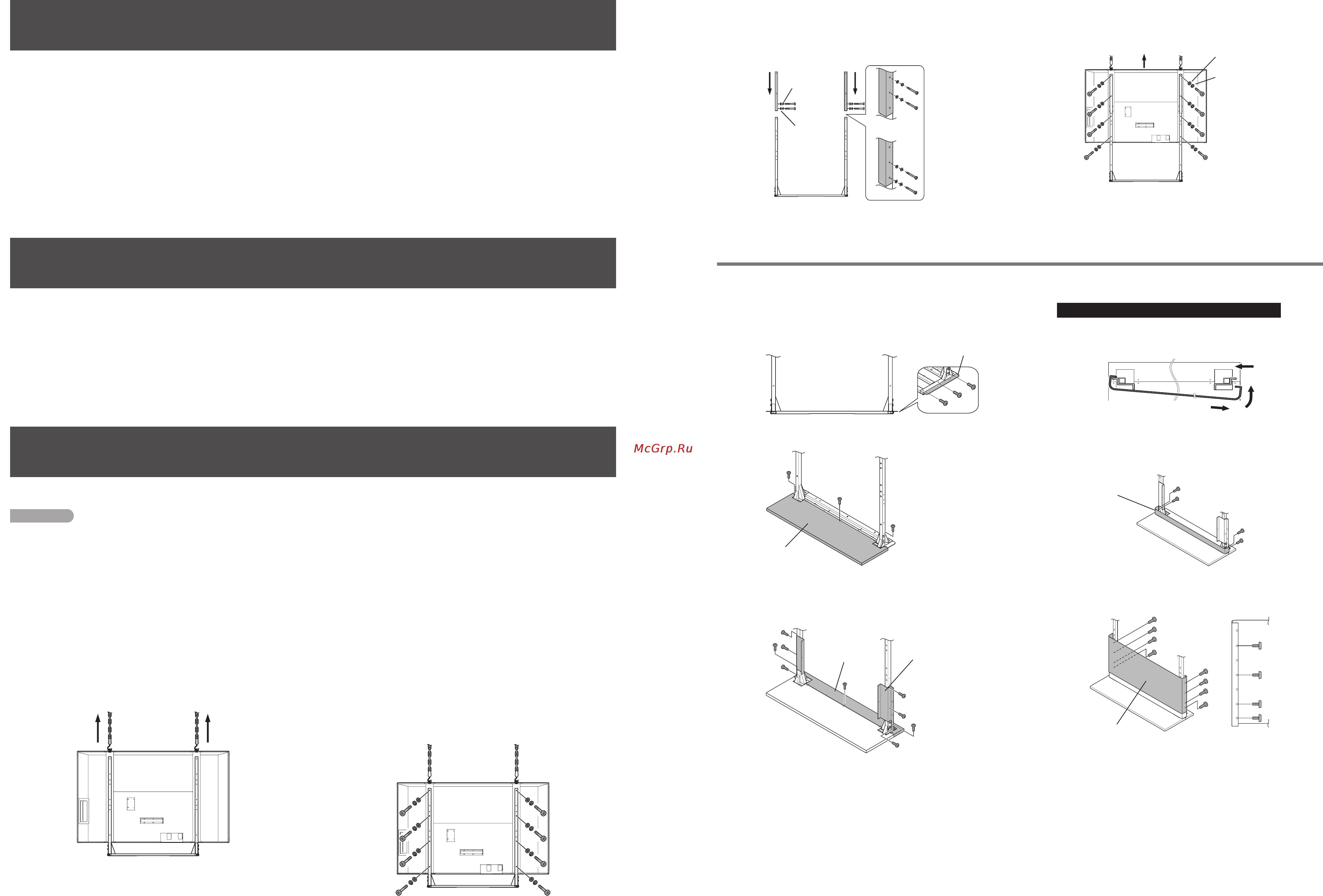

2
- -
3
-
1
Убедитесь, что подставка ЖК Мониторa
закреплена анкерными болтами.
2
Вставьте крюки подъемного устройства в болты
с проушиной ЖК Монитора и слегка
приподнимите его.
Поднимите монитор до натягивания переносных
цепей.
•
3
Извлеките крепежные болты подставки на
задней панели и отсоедините ЖК Монитор от
подставки.
8 болтов следует ослаблять постепенно и
равномерно.
Если болты не поддаются, немного приподнимите
монитор при помощи подъемного устройства для
уменьшения нагрузки на болты.
Во избежание падения ЖК Монитора регулярно
проверяйте его положение.
•
•
Дополнительные принадлежности
Проверьте наличие в комплекте поставки изделия следующих дополнительных принадлежностей.
□
Опорная стойка x 2
□
Болт М8 x 4
□
Пружинная шайба M8 x 4
□
Плоская шайба M8 x 4
□
Левый и правый
усиливающие уголки
подставки (х 1 каждый)
□
Левый и правый уголки для
установки крышки (х 1 каждый)
□
Передняя и задняя панели
подставки (х 1 каждая)
□
Передняя крышка x 1
□
Расширительная передняя
крышка x 1
□
Левая и правая задняя крышки
(х 1 каждая)
□
Усиливающий уголок крышки x 1
□
Винт М6 x 56
□
Зажим кабеля x 4
□
Руководство по эксплуатации
(данное руководство)
Меры предосторожности при использовании
Установка, демонтаж или транспортировка ЖК Монитора должны выполняться квалифицированным
персоналом. ЖК Монитор обладает большими размерами и весом. Установка требует специальных знаний и
квалификации.
Покупателям не следует пытаться выполнить установку, демонтаж или транспортировку ЖК Монитора
самостоятельно.
Компания SHARP не несет ответственность за возможные несчастные случаи или повреждения, вызванные
неправильными установкой или обращением.
Установка
n
Установка опорных стоек
Внимaниe
ЖК Монитор обладает большими размерами и весом. Для его перемещения необходимо использовать подъемное
устройство (цепной блок и т. д.).
Для установки требуются как минимум два человека.
•
•
•
•
•
4
Установите опорные стойки на подставке.
При установке используйте прилагаемые болты М8.
При установке можно выбрать два варианта
высоты опорных стоек.
1600 мм*
1500 мм*
Пружинная
шайба
Плоская
шайба
*Высота до центра ЖК Мониторa
5
Поднимите до высоты, на которой необходимо
установить ЖК Монитор.
•
•
n
Установка крышки для стенда
1
Прикрепите усиливающий уголок подставки (Л и
П) к стенду монитора при помощи 6 прилагаемых
винтов М6.
Усиливающий
уголок подставки
2
Прикрепите переднюю подставку при помощи 3
прилагаемых винтов М6.
Передняя панель
подставки
3
Прикрепите заднюю подставку, затем уголок для
установки крышки (Л и П) при помощи 9
прилагаемых винтов М6.
Задняя панель
подставки
Уголок для
установки крышки
4
Прикрепите переднюю крышку верхней стороной
вверх.
Переверните переднюю крышку, если отверстия
для винтов не совпадают.
Убедитесь, что передняя крышка не задевает
панели подставки, чтобы предотвратить
царапание.
•
•
[Шаг 4 Продолжение]
Процедура установки передней крышки
Совместите одну сторону передней крышки с уголком для
установки крышки (1), затем совместите другую сторону,
вытягивая ее наружу (2, 3, 4).
1
2
3
4
Когда высота составляет 1600 мм
(1) Прикрепите расширительную переднюю крышку
при помощи 4 прилагаемых винтов М6.
Расширительная
передняя крышку
(2) Прикрепите переднюю крышку при 8 прилагаемых
винтов М6.
* Задняя сторона передней
крышки
Передняя крышку
•
6
Закрепите ЖК Монитор на подставке (и опорных
стойках) при помощи болтов, извлеченных в
шаге 3.
Пружинная шайба
Плоская шайба
7
Убедитесь, что ЖК Монитор надежно закреплен и
вытяните крюки подъемного устройства.
