Lenovo ThinkCentre M600 [102/132] Замена устройства хранения данных
![Lenovo ThinkCentre M600 [102/132] Замена устройства хранения данных](/views2/1942619/page102/bg66.png)

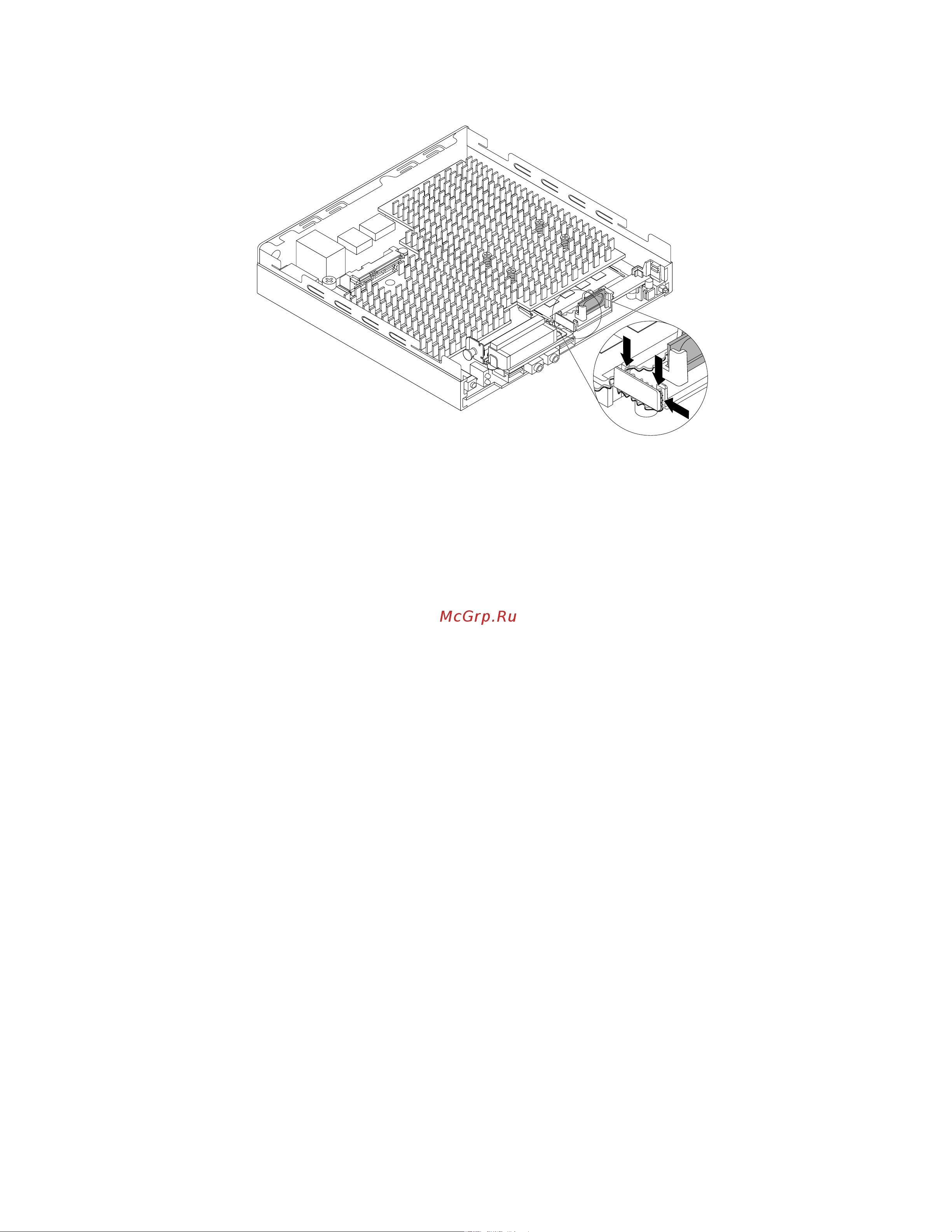

Рис.51.Закреплениекабелявнутреннегодинамика(для10KG,10KH,10KJи10KK)
7.Подсоединитекабельновоговнутреннегодинамикаксоответствующемуразъемунаматеринской
плате.См.раздел“Компоненты,расположенныенаматеринскойплате”настранице7.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюотом,какзавершитьустановкуилизамену,см.вразделе“Действияпослезамены
компонентов”настранице98.
Заменаустройствахраненияданных
Внимание:Неоткрывайтекорпускомпьютераинепытайтесьегоремонтировать,непрочитав
предварительнораздел“Прочтитевначале:важнаяинформацияпотехникебезопасности”на
страницеv.
Сведенияозаменеустройствахраненияданныхсм.водномизследующихразделов.
•“Замена2,5-дюймовогоустройствахраненияданных(для10G8,10G9,10GA,10GB,10GC,10GD,
10GEи10GF)”настранице90
•“ЗаменаустройствахраненияданныхM.2”настранице93
Замена2,5-дюймовогоустройствахраненияданных(для10G8,10G9,10GA,
10GB,10GC,10GD,10GEи10GF)
Чтобызаменить2,5-дюймовоеустройствохранения,выполнитеследующиедействия.
1.Снимитеиздисководоввсеносителиивыключитевсеподключенныеустройстваикомпьютер.
Выньтевсешнурыпитанияизрозетокиотсоединитевсекабели,подключенныеккомпьютеру.
2.Снимитекожухкомпьютера.См.раздел“Снятиекожухакомпьютера”настранице79.
3.ЕсливкомплектпоставкикомпьютеравходитпередняяантеннаWi-Fi,отключитееекабель
откартыWi-Fi.
90ThinkCentreM600Руководствопользователя
