Расположение узлов FRU (включая узлы CRU)
Расположение узлов FRU (включая узлы CRU) для моделей 10TF, 10TG, 10TH, 10TJ и 10TK

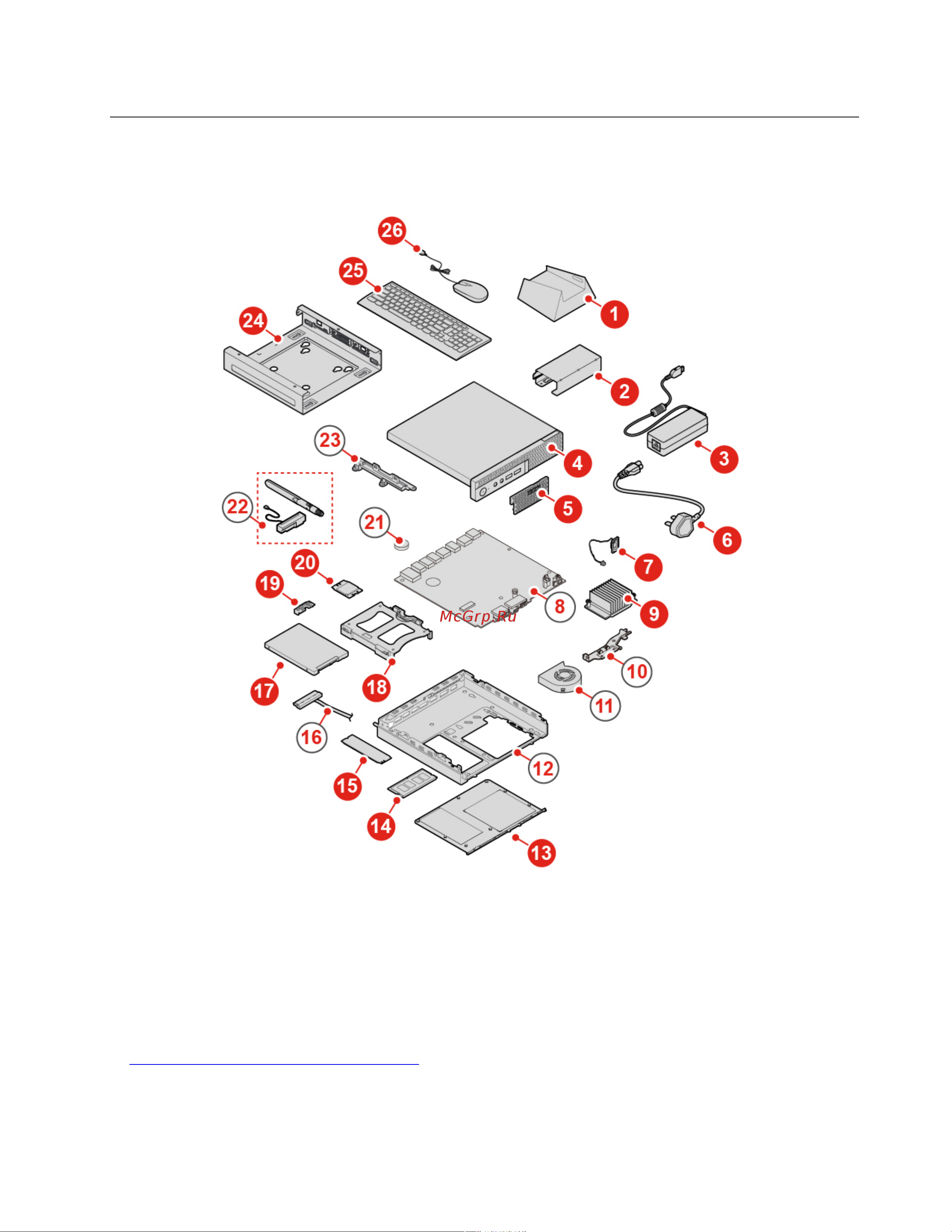

Рис. 6. Расположение узлов FRU (включая узлы CRU)
Примечания:
• Некоторые компоненты являются дополнительными.
• Если требуется заменить компонент, не указанный в списке ниже, обратитесь к специалисту по
обслуживанию Lenovo. Список телефонных номеров службы поддержки Lenovo см. по
следующему адресу:
http://www.lenovo.com/serviceparts-lookup
Глава 4. Замена аппаратных компонентов 13
