Lenovo ThinkCentre M720q [7/70] Гнездо антенны wi fi
![Lenovo ThinkCentre M720q [7/70] Гнездо антенны wi fi](/views2/1942631/page7/bg7.png)

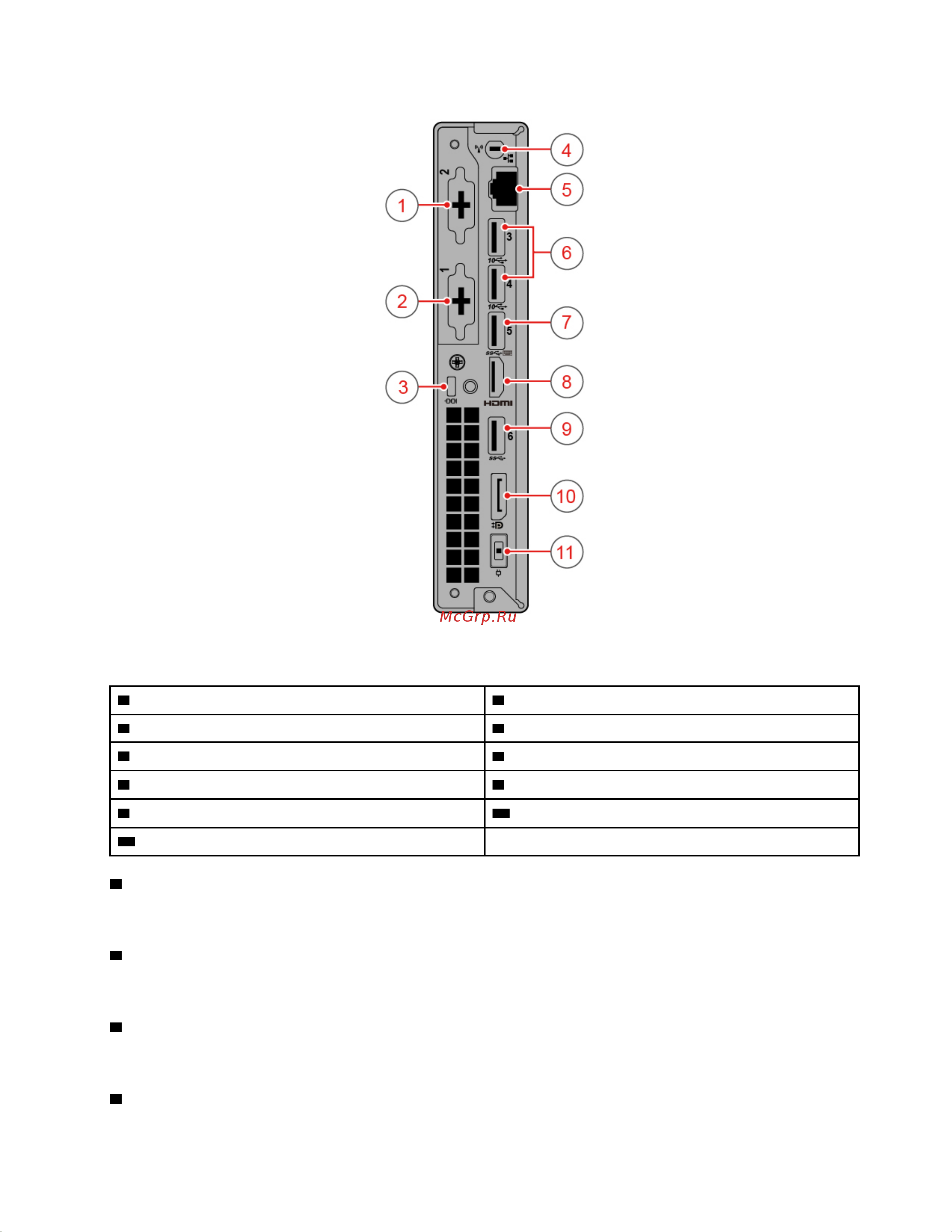

Рис. 2. Вид сзади
1 Дополнительный разъем 2 2 Дополнительный разъем 1
3 Гнездо с защитным замком 4 Гнездо антенны Wi-Fi
5 Разъем Ethernet
6 Разъемы USB 3.1 второго поколения (2)
7 Разъем USB 3.1 первого поколения 8 Выходной разъем HDMI™ 1.4
9 Разъем USB 3.1 первого поколения
10 Выходной разъем DisplayPort
®
1.2
11 Разъем адаптера питания
1 Дополнительный разъем 2
В зависимости от модели компьютера разъемы могут варьироваться.
2 Дополнительный разъем 1
В зависимости от модели компьютера разъемы могут варьироваться.
3 Гнездо с защитным замком
Служит для крепления замка Kensington для троса.
4 Гнездо антенны Wi-Fi
Глава 1. Обзор 3
