Lenovo ThinkCentre M725s Руководство по эксплуатации онлайн [24/74] 712640
![Lenovo ThinkCentre M725s Руководство по эксплуатации онлайн [24/74] 712640](/views2/1942634/page24/bg18.png)
1. Снимите внешний устройства. См. раздел «Замена внешних опций» на странице 14.
2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 17.
3. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 18.
4. Отсоедините сигнальный кабель и кабель питания от дисковода оптических дисков.
5. Замените дисковод для оптических дисков.

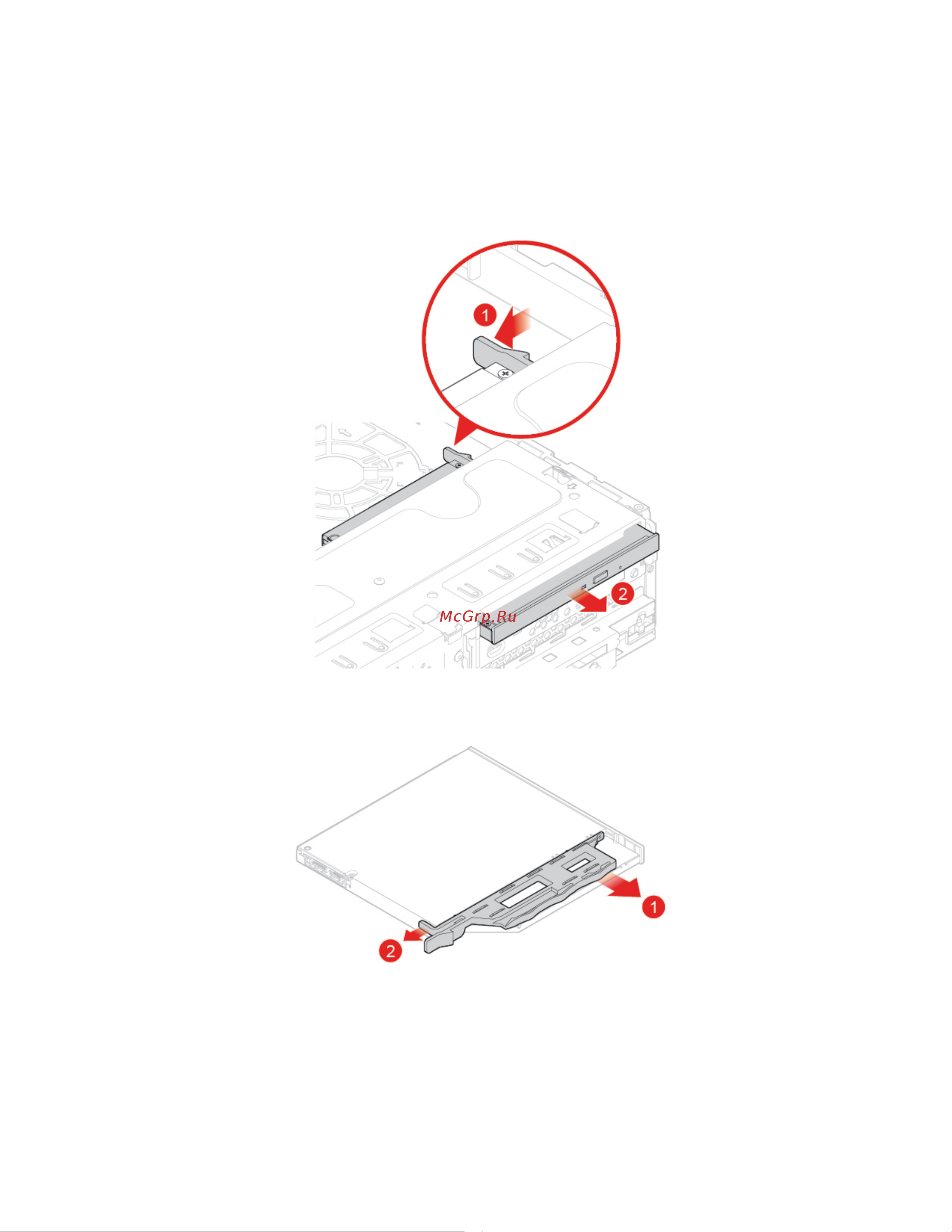

Рис. 17. Снятие дисковода для оптических дисков
Рис. 18. Как снять крепежную скобку дисковода оптических дисков
20 Руководство пользователя и Руководство по обслуживанию оборудования M725s
Содержание
- Примечание прежде чем использовать информацию и сам продукт обязательно ознакомьтесь с руководство с важной информацией о продукте и приложение a замечания на странице 65 2
- Глава 1 обзор 1 3
- Глава 2 спецификации 7 3
- Глава 3 замки на компьютере 9 3
- Глава 4 замена аппаратных компонентов 11 3
- Приложение a замечания 65 3
- Приложение b товарные знаки 67 3
- Содержание 3
- В этой главе содержится общая информация о вашем компьютере 5
- Вид спереди 5
- Глава 1 обзор 5
- Кнопка извлечения оптического диска 5
- Примечание компьютер может выглядеть несколько иначе чем на представленном ниже рисунке 5
- Вид сзади 7
- Выходной разъем vga 7
- Примечание компьютер может выглядеть несколько иначе чем на представленном ниже рисунке 7
- Разъем микрофона 7
- Служит для подключения к компьютеру микрофона чтобы можно было записывать звук или взаимодействовать с компьютером с помощью программ распознавания речи 7
- В целях повышения производительности компьютера можно подключить карту pci express в эту область в зависимости от модели компьютера разъемы в этой области могут отличаться 9
- Глава 1 обзор 9
- Гнезда смарт зажима кабеля 9
- Дополнительный разъем вентилятора 1 9
- Индикатор работы устройства хранения данных 9
- Материнская плата 9
- Область для установки карты pci express 9
- Отсек для твердотельного диска m 9
- Передний разъем usb 2 разъем устройства считывания карт 9
- Перемычка стирания cmos восстановления 9
- Примечание дополнительное описание компонентов см в разделах вид спереди и вид сзади 9
- Разъем вентилятора микропроцессора 9
- Разъем внутреннего динамика 9
- Разъем платы кнопки питания 9
- Разъем светящейся красной точки 9
- Разъем термодатчика 9
- Разъем шнура питания 9
- Разъемы sata 3 3 9
- Разъемы питания sata 2 9
- Рис 3 материнская плата 9
- Служит для крепления навесного замка 9
- Служит для крепления смарт зажима кабеля 9
- Служит для подключения шнура питания к компьютеру для подачи питания 9
- Штырьковый разъем питания 9
- Наклейка с информацией о типе и модели компьютера идентифицирует конкретное устройство при обращении в службу поддержки lenovo информация о типе и модели компьютера помогает техническим специалистам определить компьютер и быстрее предоставить услуги поддержки наклейка с информацией о типе и модели компьютера прикреплена к компьютеру как показано на рисунке 10
- Наклейки с информацией о типе и модели компьютера 10
- Глава 2 спецификации 11
- Глава 3 замки на компьютере 13
- Глава 4 замена аппаратных компонентов 15
- Общие сведения об узлах fru включая узлы cru 15
- Перед заменой аппаратных компонентов 15
- Расположение узлов fru включая узлы cru 16
- Вертикальная подставка 18
- Внимание не открывайте компьютер и не пытайтесь ремонтировать его пока не прочитали раздел руководство с важной информацией о продукте 18
- Замена внешних опций 18
- Замените внешние устройства 18
- Отключите все шнуры питания от электрических розеток и отсоедините все кабели от компьютера 18
- Снимите из дисководов все носители и выключите все подключенные устройства и компьютер 18
- Пылезащитный колпак 20
- Снятие кожуха компьютера 21
- Замена лицевой панели 22
- Замена дисковода для оптических дисков 23
- Поворот блока отсека для диска вверх и вниз 25
- Замена устройства хранения данных 27
- 2 5 дюймовое дополнительное устройство хранения данных 29
- Замена платы кнопки питания и устройства считывания карт 32
- Замена светящейся красной точки 36
- Замена внутреннего динамика 38
- Замена датчика температуры 40
- Замена карты wi fi 43
- Замена антенн wi fi 45
- Задняя антенна wi fi 46
- Замена твердотельного диска m 47
- Тип 2 48
- Замена крепежной скобы твердотельного диска m 50
- Замена плоской круглой батарейки 51
- Замена модуля памяти 53
- Замена блока радиатора и вентилятора 55
- Замена микропроцессора 57
- Замена карты pci express 60
- Замена датчика установленного кожуха 62
- Замена блока питания 63
- Замена материнской платы 65
- Действия после замены компонентов 66
- Приложение a замечания 69
- Приложение b товарные знаки 71
