Lenovo ThinkCentre M725s [9/74] Материнская плата
![Lenovo ThinkCentre M725s [9/74] Материнская плата](/views2/1942634/page9/bg9.png)
Служит для крепления навесного замка.
14 Область для установки карты PCI-Express
В целях повышения производительности компьютера можно подключить карту PCI Express в эту
область. В зависимости от модели компьютера разъемы в этой области могут отличаться.
15 Гнезда смарт-зажима кабеля
Служит для крепления смарт-зажима кабеля.
16 Разъем шнура питания
Служит для подключения шнура питания к компьютеру для подачи питания.

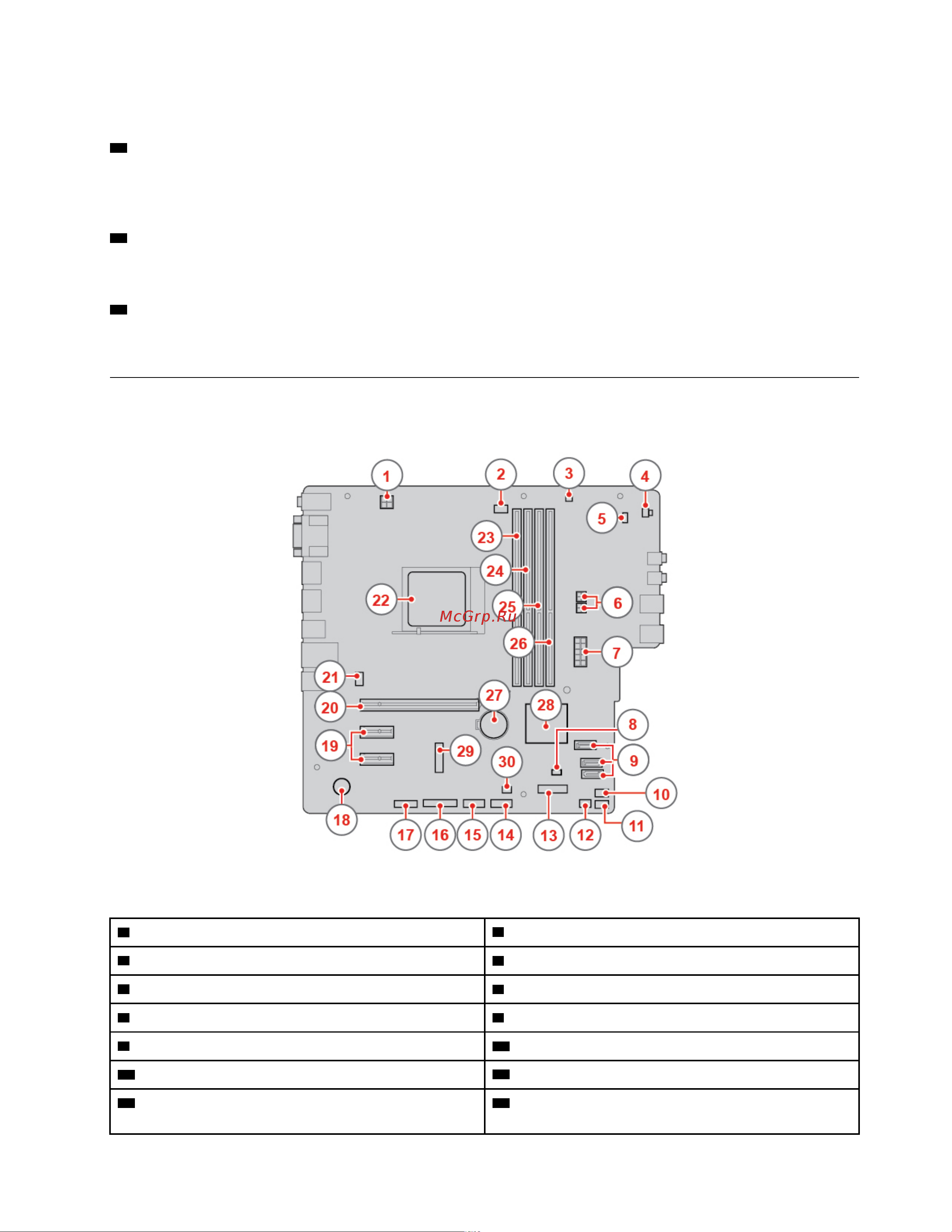

Материнская плата
Примечание: Дополнительное описание компонентов см. в разделах «Вид спереди» и «Вид сзади».
Рис. 3. Материнская плата
1 4-Штырьковый разъем питания
2 Разъем вентилятора микропроцессора
3 Разъем внутреннего динамика
4 Индикатор работы устройства хранения данных
5 Разъем платы кнопки питания
6 Разъемы питания SATA (2)
7 10-Штырьковый разъем питания 8 Перемычка стирания CMOS/восстановления
9 Разъемы SATA 3.0 (3) 10 Дополнительный разъем вентилятора 1
11 Разъем светящейся красной точки
12 Разъем термодатчика
13 Отсек для твердотельного диска M.2 14 Передний разъем USB 2.0 (разъем устройства
считывания карт)
Глава 1. Обзор 5
