20
Кнопка питания горит или мигает в зависимости от состояния
сканера.
ws Рычаг переключения подачи
Служит для изменения метода подачи документов.
При последовательном сканировании документов установите
рычаг внижнее положение. (См. стр. 24)
При постраничном сканировании документов, а также при
сканировании многостраничных скрепленных документов
установите рычаг в верхнее положение. (См. стр. 24)
wd Светодиодный индикатор (оранжевый)
Горит при режиме подачи без разделения.
wf Направляющие для документа
Выровняйте направляющие по обеим сторонам документа,
чтобы обеспечить его подачу без перекоса.

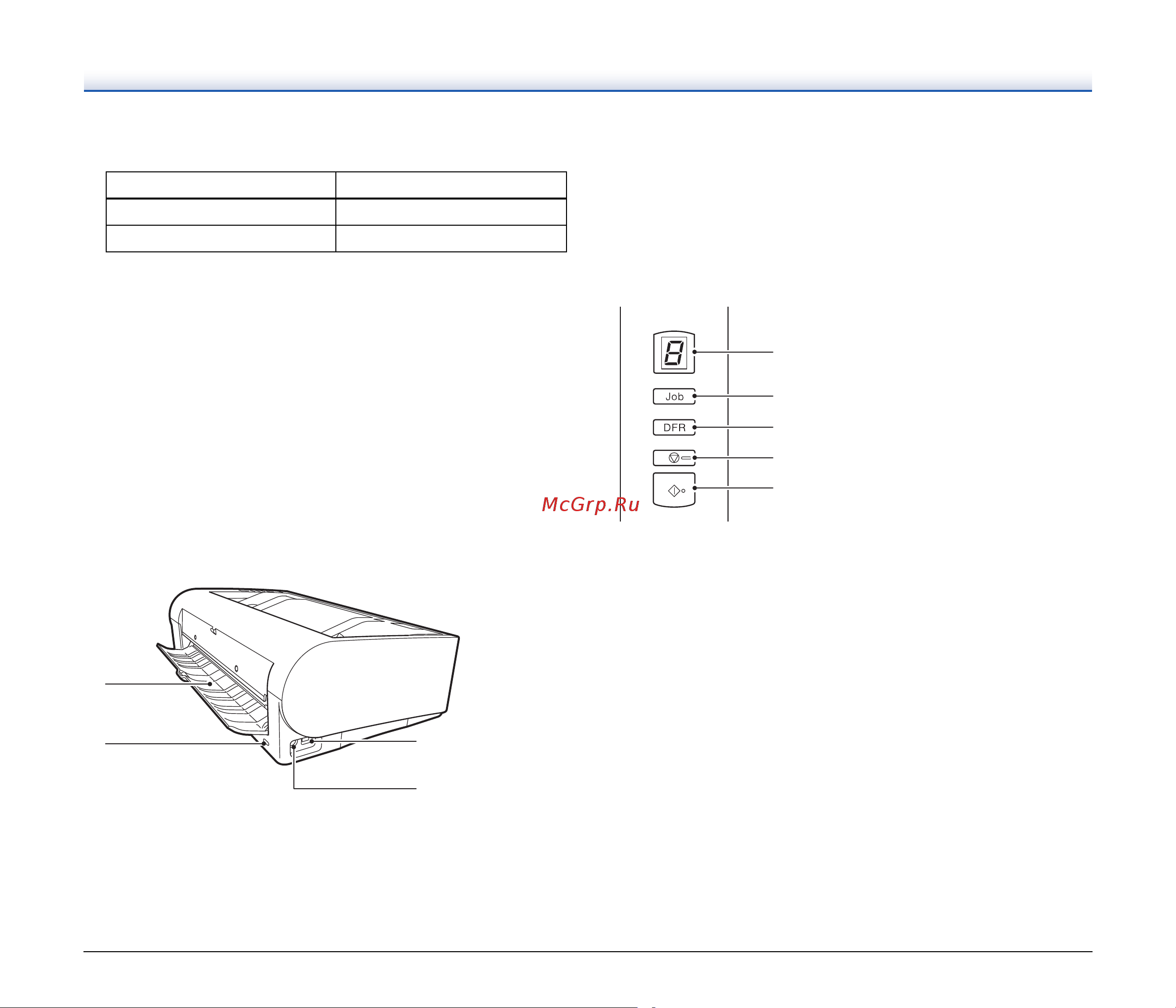

Вид сзади
1
Лоток прямого тракта
При использовании прямого тракта подачи бумаги
отсканированные документы выводятся сюда.
2 Отверстие для замка Kensington
Для подсоединения охранной цепочки или другого устройства.
3 USB-разъем
Подключите кэтому разъему USB-кабель из комплекта
поставки.
4 Разъем питания
Подключите кэтому разъему блок питания из комплекта
поставки.
Панель управления
1
Индикатор номера задания
Здесь отображается номер задания, выбранного на панели
управления, коды ошибок идругая информация.
2 Кнопка выбора задания
Служит для выбора зарегистрированных заданий. При каждом
нажатии этой кнопки изменяется номер на индикаторе номера
задания.
3 Кнопка сброса двойной подачи «DFR» (Double Feed
Release)
Эта кнопка светится при обнаружении одновременной подачи
двух документов. При нажатии на кнопку функция
обнаружения двойной подачи отключается, позволяя
продолжить сканирование.
4 Кнопка останова
Останавливает активные задания.
5 Кнопка пуска
Запускает задание, показанное на индикаторе номера
задания.
Индикация кнопки питания Описание
Горит Питание включено
Мигает Спящий режим
1
2
3
4
1
2
3
4
5
