DIR-300NRU Беспроводной маршрутизатор
со встроенным 4-портовым коммутатором
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя и правая боковая панели

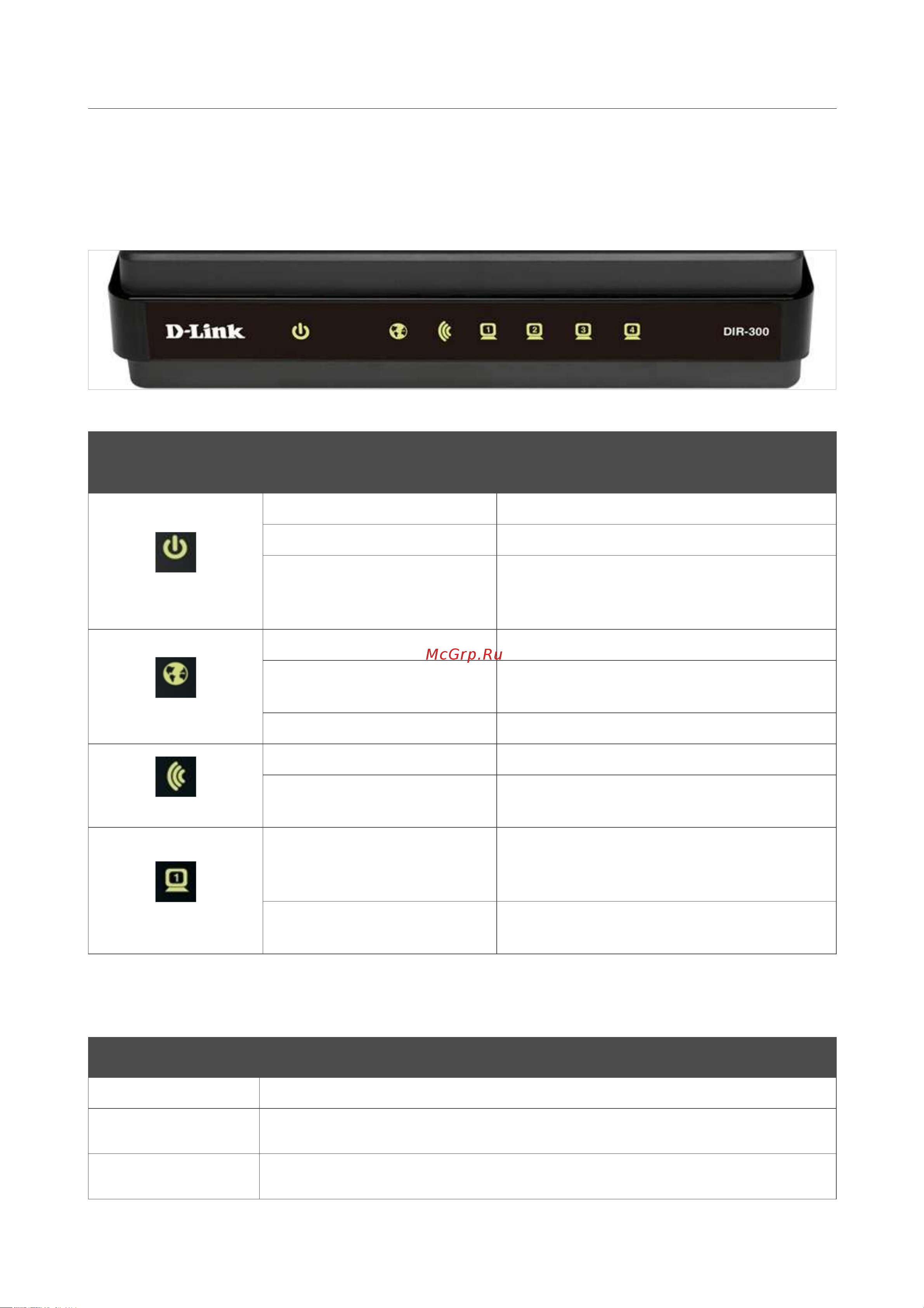

Рисунок 1. Вид передней панели DIR-300NRU.
Светодиодный
индикатор
Режим Значение
Питание
Горит постоянно (зелёный)
Питание включено
Не горит
Питание отключено
Горит постоянно (желтый)
После включения – загрузка устройства;
после загрузки – сбой в работе
устройства
Интернет
Горит постоянно (зеленый)
Соединение установлено
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений)
Горит постоянно (желтый)
Соединение не установлено
Беспроводная сеть
Горит постоянно (зеленый)
Беспроводная сеть включена
Мигает (зеленый)
WLAN-интерфейс активен (трафик в
одном из направлений)
Локальная сеть 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений)
На правой боковой панели маршрутизатора расположена кнопка WPS, предназначенная для
быстрого добавления устройств в беспроводную локальную сеть маршрутизатора. На кнопке
расположен отдельный светодиодный индикатор.
Режим Значение
Мигает (голубой)
Попытка установки Wi-Fi-соединения с помощью функции WPS
Горит постоянно
(голубой)
Установлено соединение (горит в течение нескольких минут)
Горит постоянно
(желтый)
Ошибка при установке Wi-Fi-соединения с помощью функции WPS
Страница 9 из 100
