Bosch WR 13-2B (Therm 4000 O) [8/20] Электросхема

6 720 608 980 (2016/10) Therm 4000 O

8 | Данные о приборе

2.9 Электросхема

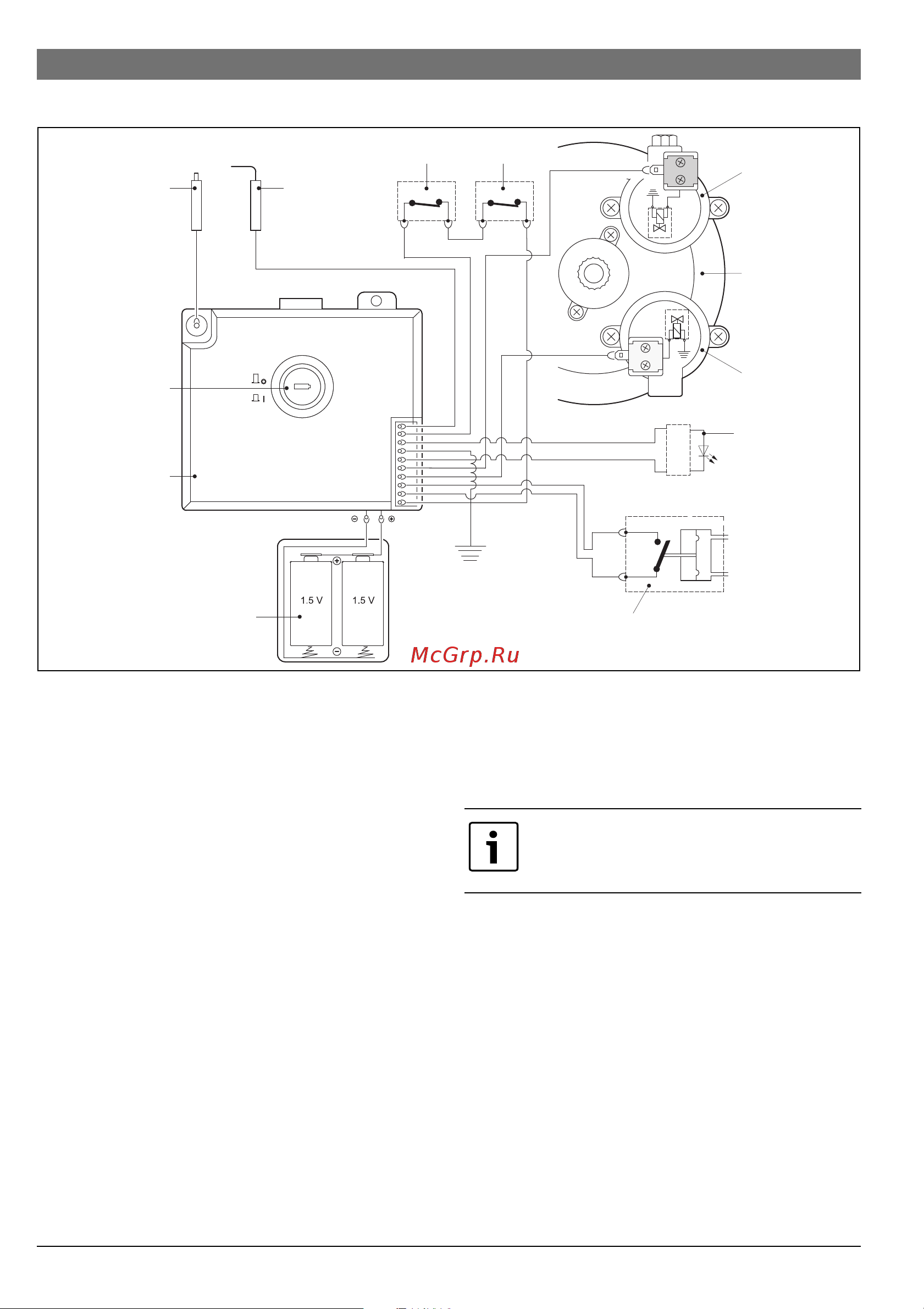

Рис. 3 Электросхема

[5] Выключатель/контрольный светодиод состояния

батарей

[6] Контрольный светодиод горелки

[13] Блок розжига

[14] Блок для батареек

[25] Микровыключатель

[31] Клапан с сервоприводом (обычно открыт)

[33] Запальный клапан (обычно закрыт)

[36] Ограничитель температуры

[37] Контроль тяги

[38] Запальный электрод

[39] Ионизационный контроль пламени

[40] Основной клапан

2.10 Эксплуатация

Данный водонагреватель оснащен системой

автоматического электронного розжига, поэтому ввод

прибора в эксплуатацию очень прост.

▶ Нужно только нажать главный выключатель (рис. 6).

После этого при каждом открывании крана горячей воды

автоматически включается розжиг, сначала загорается

запальная горелка, через несколько секунд – основная

горелка, а пламя запальника через некоторое время гаснет.

Это способствует значительной экономии энергии,

поскольку запальник работает ровно столько времени,

сколько требуется для розжига основной горелки, в

отличие от традиционных систем с дежурным пламенем.

Если это произошло:

▶ закрывать и открывать кран горячей воды, чтобы

повторять процесс розжига до тех пор, пока из трубы не

выйдет весь воздух.

3736

6720608WRB_Russia-03.1JS

Если при включении прибора в трубе

газоснабжения имеется воздух, это может

привести к неполадкам при розжиге.
