Схема циркуляции воды двухконторного котла (открытая камера сгорания)
Схема циркуляции воды двухконторного котла (закрытая камера сгорания)
H
A – Клапан
G подпитки
B – Датчик
протока
C – Клапан безопасности
системы отопления
D – Циркуляционный
насос
E – Воздухоотводчик
F – Расширительный
бак
G – Термостат
дымового газа
H – Подключение
дымовой трубы
J – Датчик отопления
K – Термостат с
ограничителем
температуры
L – Теплообменник
M – Горелка
N – Газовый клапан

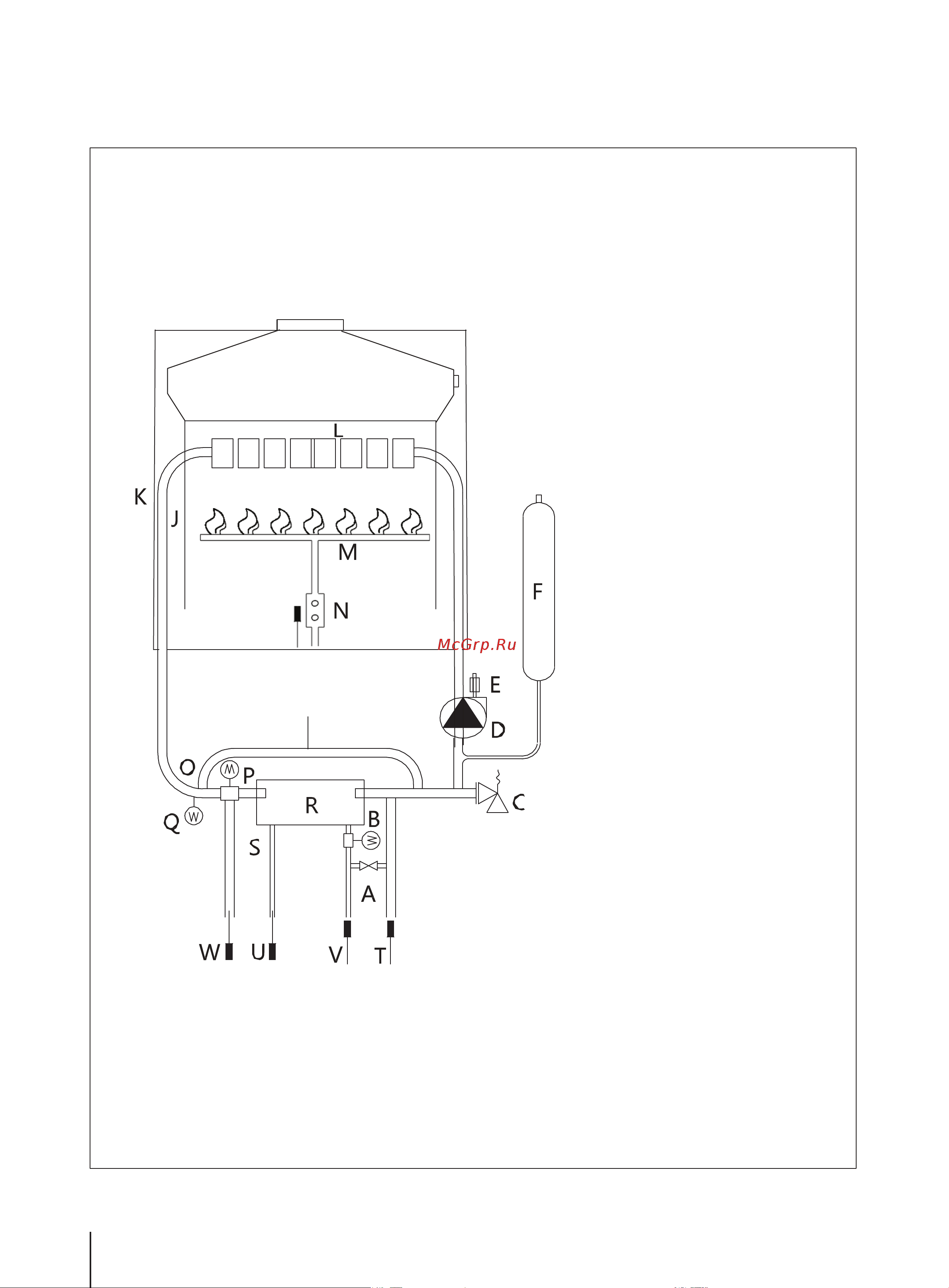

Схема циркуляции воды битермического котла
(закрытая камера сгорания)
A – Клапан подпитки
B – Датчик протока воды
C – Клапан безопасности
системы отопления
D – Циркуляционный насос
E – Воздухоотводчик
F – Расширительный бак
G – Реле давления воздуха
H – Дымовая труба
I – Вентилятор
J – Датчик отопления
K – Термостат ограничителя
температуры
L – Теплообменник
M – Горелка
N – Газовый клапан
O – Перепускной клапан
P – 3-х ходовой клапан
Q – Реле водяного давления
R – Теплообменник ГВС
S – Датчик ГВС
T – Обратная магистраль
системы отопления
U – Подача ГВС
A – Клапан подпитки
B – Датчик протока воды
C – Клапан безопасности системы
отопления
D – Циркуляционный насос
E – Воздухоотводчик
F – Расширительный бак
G – Реле давления воздуха
H – Дымовая труба
I – Вентилятор
J – Датчик отопления
K – Термостат ограничителя
температуры
L – Теплообменник
M - Горелка
N – Газовый клапан
O – Перепускной клапан
P – Реле давления воды
Q – Датчик ГВС
T – Обратная магистраль системы
отопления
U – Подача ГВС
V – Вход холодной воды
W – Подача системы отопления
20
