Подключения (продолжение)
СОВЕТЫ Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки
Коаксиальный кабель
к телевизору
Задняя панель модулятора
RF (пример)
ВАЖНАЯ ИНФОРМАЦИЯ!
– Если в телевизоре имеется только
один разъем Antenna In (либо
отмеченный надписями 75 Ом или RF
In), для воспроизведения DVD
необходим модулятор RF. Узнайте по
месту приобретения или в компании
Philips подробную информацию о
наличии в продаже и возможностях
модулятора RF.

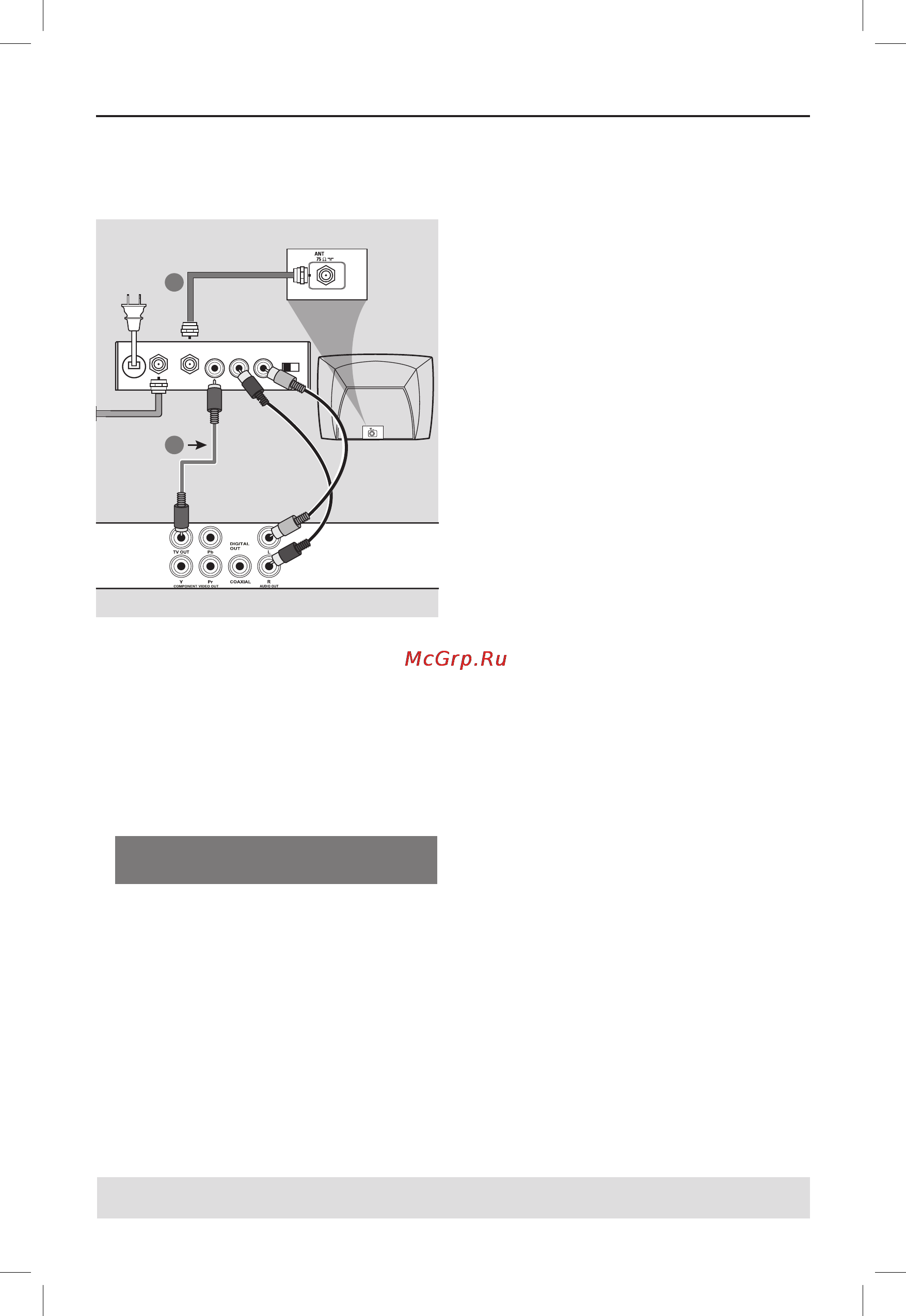

Использование дополнительного
модулятора RF
A При помощи композитного видеокабеля
(желтый) подключите разъем CVBS
проигрывателя DVD к раззъему видеовхода
модулятора RF.
B Для соединения разъема ANTENNA OUT
или TO TV на RF модуляторе с разъемом
ANTENNA IN на телевизоре, используйте
коаксиальный кабель (не входит в
комплект).
C Для воспроизведения звука проигрывателя
DVD на телевизоре воспользуйтесь
аудиокабелями (белый/красный) для
подключения разъемов AUDIO OUT (L/R)
проигрывателя DVD к соответствующим
разъемам AUDIO IN модулятора RF (кабели
не входят в поставку).
D Служебный сигнал Antenna или Cable TV
нужно подать на разъем ANTENNA IN или
разъем RF IN на модуляторе RF. (Он может
оказаться уже подсоединенным к
телевизору. Отсоедините его от
телевизора.)
