96
Русский
AUDIO IN
R L
VIDEO
IN
TO TVINT IN
CH3 CH4
2
1
Подключения
ВАЖНАЯ ИНФОРМАЦИЯ
– Достижение качества
прогрессивной развертки
видеоизображения возможно только
при использовании Y Pb Pr, кроме того,
требуется прогрессивная развертка TV.

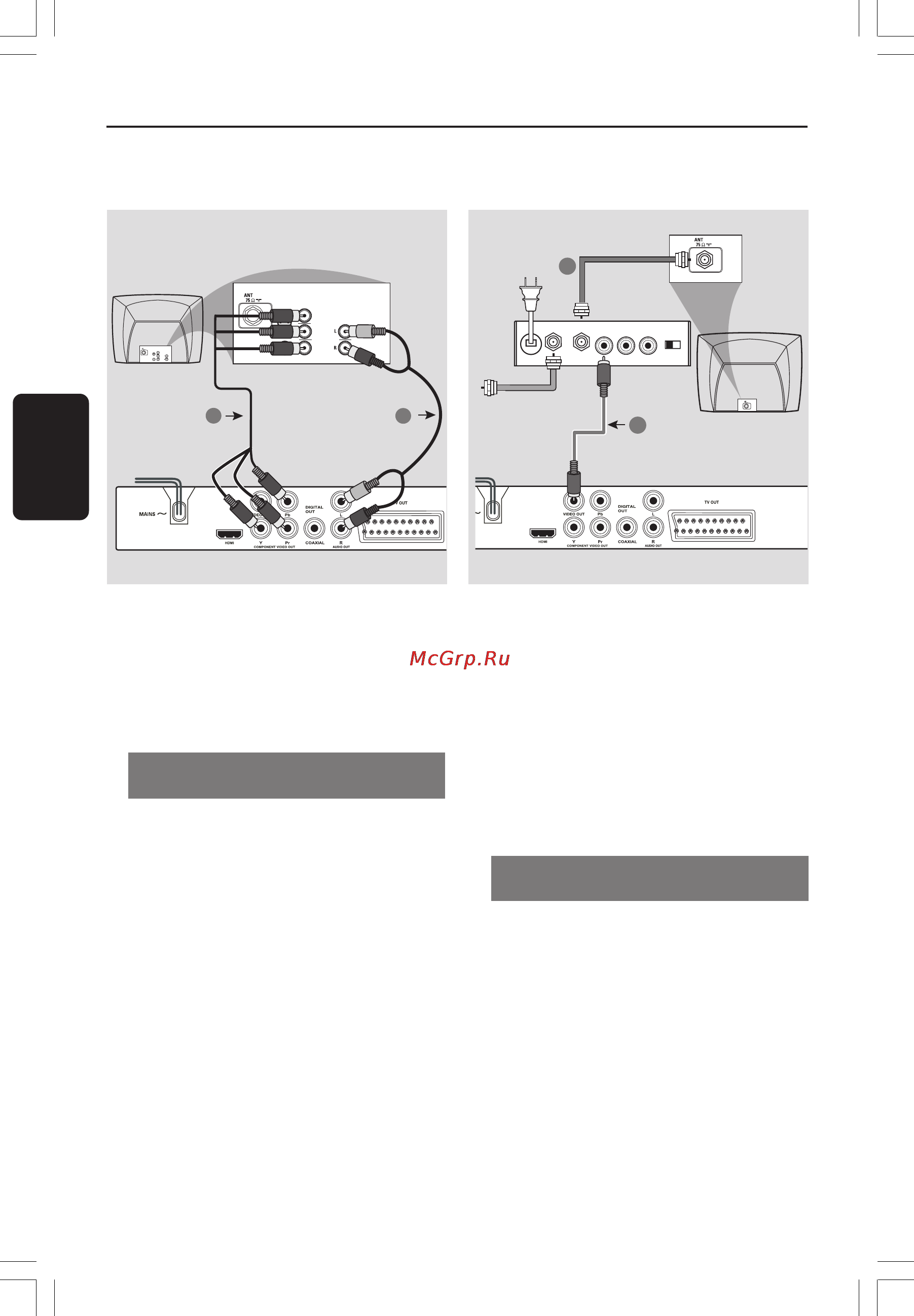

Использование разъемов Component
Video (Y Pb Pr)
1 С помощью видеокабелей компонента
(красный/синий/зеленый) подсоедините
разъемы Y Pb Pr системы DVD к
соответствующим входным разъемам видео
компонента (обозначены как Y Pb Pr или YUV)
на телевизоре (кабель в комплект не входит).
2 Для прослушивания звука с данного DVD-
проигрывателя через телевизор соедините
разъемы AUDIO OUT (L/R) DVD-
проигрывателя с соответствующими
разъемами аудиовхода телевизора (AUDIO
IN) с помощью аудиокабелей (белого и
красного) (кабель в комплект не входит).
3 Перейдите на стр. 104 для подробной
установки прогрессивной развертки.
ВАЖНАЯ ИНФОРМАЦИЯ
– Если на телевизоре только один
входной разъем антенны
(обозначенный как 75 Ом или RF In,),
для просмотра DVD на телевизоре
необходим высокочастотный
модулятор. За сведениями о наличии
высокочастотного модулятора и о
работе с ним обращайтесь в магазины
бытовой электронной техники или в
компанию Philips.
Использование дополнительного
высокочастотного модулятора
1 Подсоедините кабель композитного видео
(желтый) к разъему CVBS (VIDEO OUT)
проигрывателя DVD и разъему видеовхода
высокочастотного модулятора.
2 С помощью коаксильного высокочастотного
кабеля (не входит в комплект)
подсоедините высокочастотный модулятор
к высокочастотному разъему телевизора.
ВЧ коаксиальный кабель
к телевизору
Задняя панель ВЧ модулятора
(только пример)
Сигнал от антенны или от сети
кабельного телевидения
AUDIO
IN
V (Pr/Cr)
U (Pb/Cb)
Y
S-VIDEO
IN
VIDEO IN
COMPONENT
VIDEO IN
AUDIO
OUT
V (Pr/Cr)
U (Pb/Cb)
Y
S-VIDEO
IN
VIDEO IN
COMPONENT
VIDEO IN
1
2
092-135 DVP5960_Rus_12_RC5b 06/10/06, 7:11 PM96
