Liebherr G 2413 [10/14] Указания по установке и модернизации

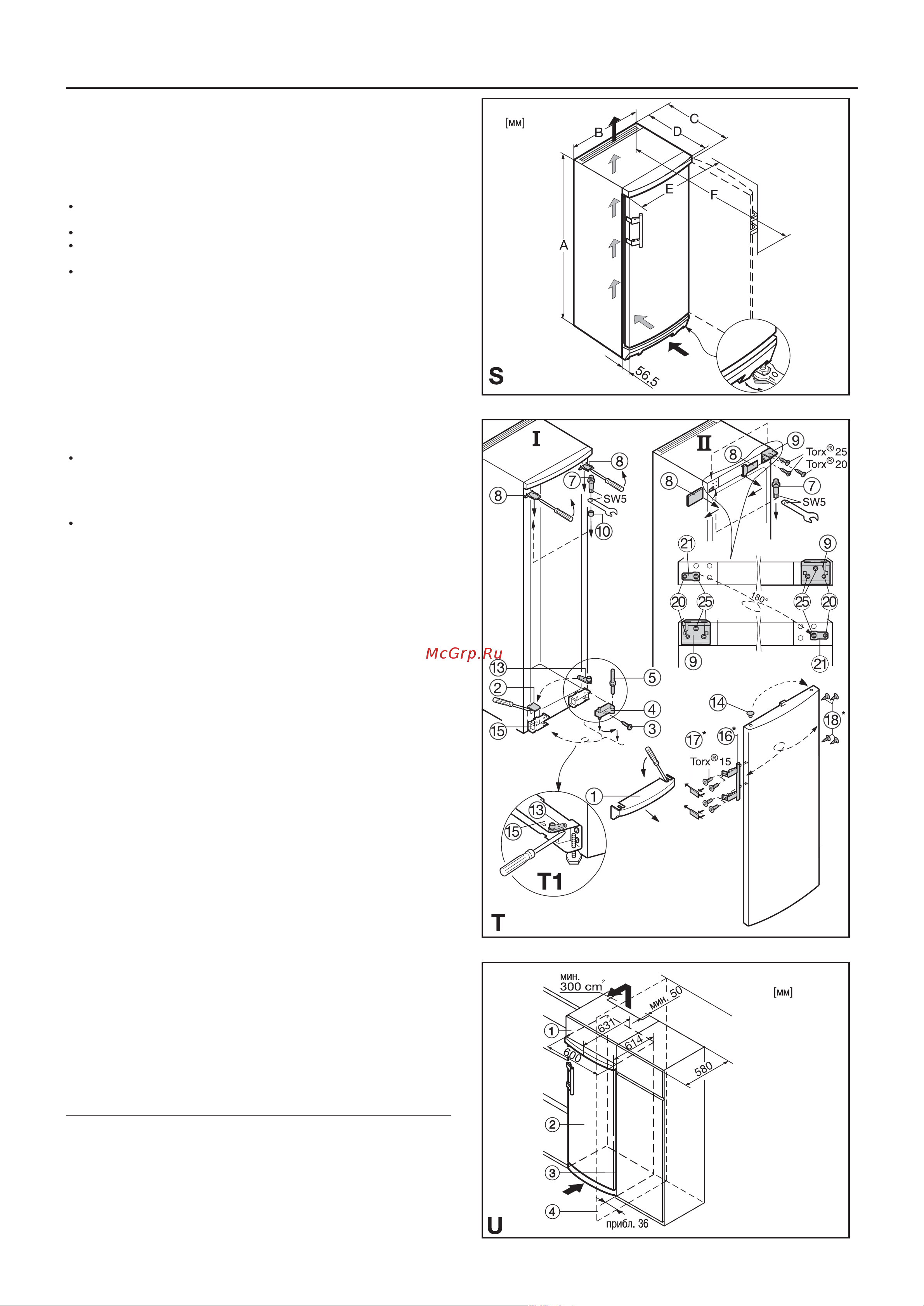

- Вставьте средний шарнирный болт (6) снизу вверх в узел крепления дверцы через петлю

(11). Дверца должна быть установлена заподлицо с корпусом морозильника; в случае необ-

ходимости выровняйте ее, используя прорези на петле.

- Навесьте нижнюю дверцу и закройте ее.

- Разверните компонент петли (4) на 180°, извлеките шарнирный болт (5), поверните на 180

градусов и установите обратно. Установите оба компонента в петлю (15): вставьте болт в

узел крепления дверцы через петлю, наклоните компонент петли внутрь, сдвиньте вверх и

закрепите винтом (3).

Выровняйте дверцу заподлицо с корпусом холодильника, используя прорезь на петле (15),

после чего затяните винт (3).

Навесьте цокольную планку (1) и, нажимая на нее, установите на место до щелчка.

При открытой дверце вставьте крышку (2) спереди в цокольную планку и установите на ме-

сто до щелчка.

Поменяйте местами дверные ручки (16) и заглушки (18)*. При открытой дверце осторожно

приподнимите прижимные планки* (17) в передней части и выдвиньте их. Открутите ручки

при помощи отвертки Torx

или крестовой отвертки*.

Повторную сборку выполняйте в обратной последовательности и установите прижимные

планки на место до щелчка.

Встраивание морозильника в кухонную мебель

Рис. U. Этот морозильник можно встраивать в предметы кухонной мебели. Для адаптации мо-

розильника к кухонной мебели по высоте над морозильником можно установить подходящий по

размерам верхний посудный шкаф (1).

Для обеспечения надлежащей вентиляции и беспрепятственного выхода воздуха в задней стен-

ке шкафа для встраивания по всей его ширине необходимо сделать вырез глубиной не менее

50 мм. Площадь поперечного сечения выреза для вентиляции должна составлять не менее 300

см

. Обычно чем больше площадь выреза, тем экономичнее работает морозильник.

При установке морозильника в стандартный кухонный гарнитур (макс. глубина 580 мм) и ус-

тановке декоративных панелей толщиной до 2 мм морозильник можно установить вплотную

к предмету кухонной мебели. Дверца морозильник выступает за переднюю поверхность

предмета мебели на 34 мм по бокам и на 51 мм в центре холодильника. Это упрощает от-

крывание и закрывание дверцы.

При установке морозильника около стены (4) между стеной и морозильника со стороны рас-

положения петель должно оставаться расстояние не менее 36 мм (для защиты ручки от по-

вреждения при открывании дверцы.

(1) верхний предмет кухонной мебели

(2) морозильник

(3) боковая панель предмета кухонной мебели

(4) стена

Замечания по установке декоративной панели*

(для моделей белого цвета высотой 1806 и 1982 мм)

При помощи декоративной панели и декоративной рамы вы можете адаптировать морозильник

к передним поверхностям предметов кухонной мебели или создать контраст с ними.

Декоративные панели можно приобрести по месту приобретения кухонной мебели. Там же

можно купить декоративные рамы.

Если Вы хотите самостоятельно установить декоративную панель, Вам понадобится электро-

дрель или ручной коловорот для предварительного сверления отверстий под крепеж. Дверные

ручки должны быть заменены на новые прочные ручки, входящие в комплект поставки декора-

тивной рамы. Более подробная информация об установке и габаритах декоративных панели и

рамы приведена в инструкции по сборке, прилагаемую к декоративной раме.

Все типы и модели морозильников подвергаются непрерывной модернизации, поэтому мы наде-

емся, что Вы с пониманием отнесетесь к тому, что мы сохраняем за собой право вносить изме-

нения в конструкцию, комплектацию и технологические решения морозильника без уведомления.
