105

 

Это подключение обеспечивает просмотр
при воспроизведении на данном устройстве.
Для подключения видеосигнала следует
выбрать  из описанных ниже вариантов.
Если у вас стандартный телевизор,
используйте варианты 1.
Если у вас телевизор с поддержкой
прогрессивной развертки, используйте
вариант 2.
Для телевизоров с HDMI используйте
вариант 3.
 



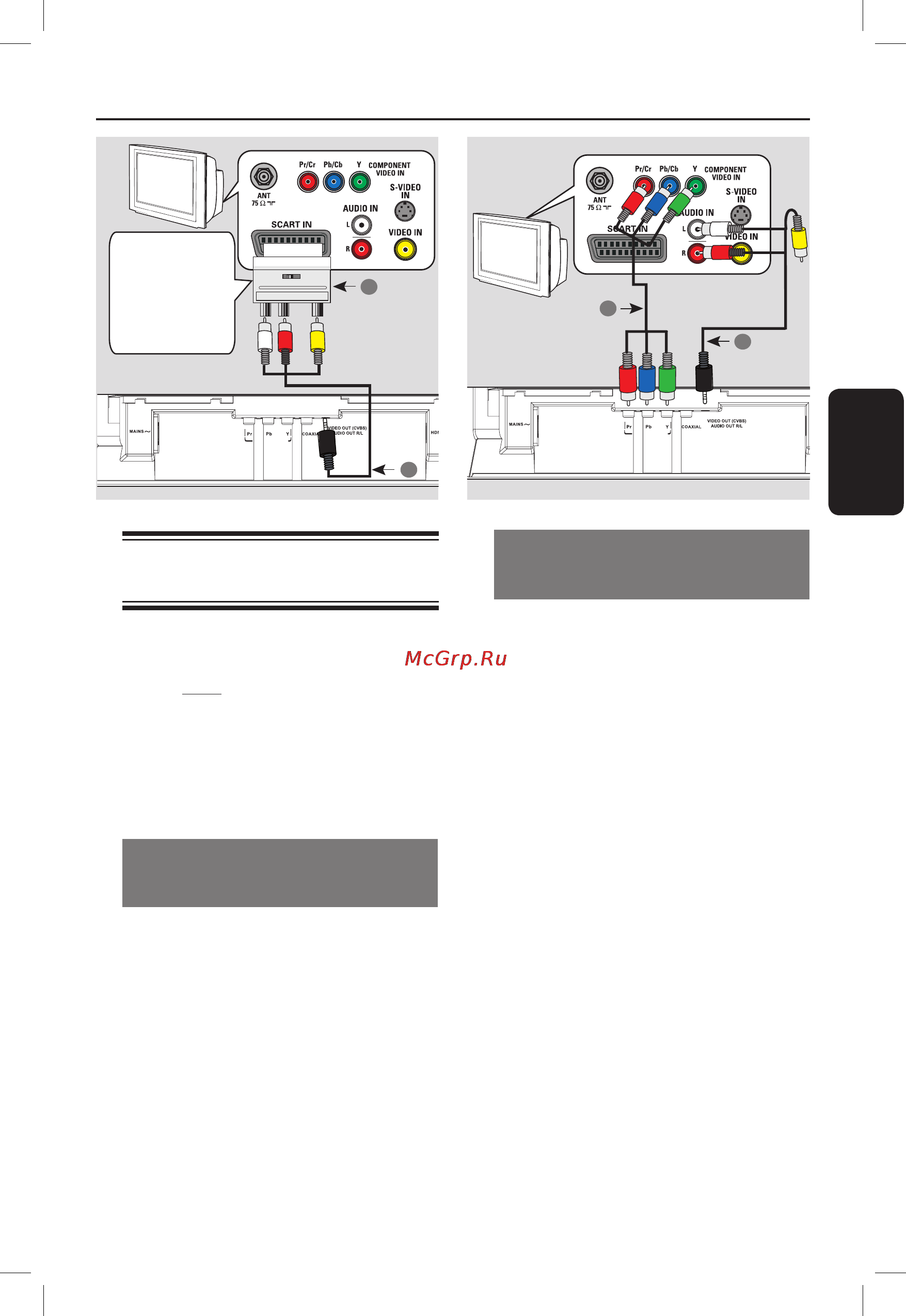

A
С помощью прилагаемых аудио/видео
кабелей подключите разъемы 
 данного
устройства к конвертеру Scart (прилагается).
B
Подключите конвертер Scart (прилагается) к
входному разъему Scart телевизора.

При использовании конвертера Scart
телевизор не может автоматически
распознать сигнал SCART. Необходимо
выполнить настройку телевизора на вход
сигнала ‘SCART’ вручную. Подробнее см.
руководство пользователя телевизора.



Можно подключить это устройство к
телевизору через композитный видеокабель,
обеспечивающий превосходное качество
изображения. Достижение качества
прогрессивной развертки
видеоизображения доступно только при
использовании соединения Y Pb Pr, кроме
того, требуется телевизор с прогрессивной
разверткой.
A Используйте видеокабели компонентов
(красный/синий/зеленый -- в комплект не
входят) для подключения разъемов
основного устройства  к
соответствующим входным видеоразъемам
компонентов (помеченным Y Pb/Cb Pr/Cr
или YUV) на телевизоре.
B Подсоедините аудио/видеокабель(не
входит в поставку) от разъемов 
 на этом
устройстве к аудиовходам (красный/белый)
вашего телевизора. Оставьте желтый
видеокабель отсоединенным.
C Переходите к разделу ‘Начало работы -
Установка функции прогрессивной
развертки’ для получения подробных
сведений об установке прогрессивной
развертки.
TV
COMPONENT VIDEO OUT
DIGITAL OUT
Конвертер Scart
Примечание:
при его
использовании
переключитесь
на INPUT (Вход).
1
2
AUDIO IN VIDEO
L ( R )
INPUT OUTPUT
TV
COMPONENT VIDEO OUT
DIGITAL OUT
1
2
Аудио
(красный/белый
кабели)
Видео
Аудио
(красный/белый кабели)
Видео
(желтый кабель)
Аудио
3dvp6620_eu_Russ.indd 105 2008-08-06 5:26:04 PM
