11
AUDIO OUT
DIGITAL
OUT
TV OUT
COAXIAL
COMPONENT VIDEO OUT
FRONT R
FRONT L
REAR R
REAR L
SUBWOOFER
CENTER
AUDIO IN
R L
VIDEO
IN
TO TVANT IN
CH3 CH4
ANT IN
ANT IN
1
3
4
2
Подключения (продолжение)
СОВЕТЫ Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки
Коаксиальный кабель
к телевизору
Задняя панель модулятора
RF (пример)
ВАЖНАЯ ИНФОРМАЦИЯ!
– Если в телевизоре имеется только
один разъем Antenna In (либо
отмеченный надписями 75 Ом или RF
In), для воспроизведения DVD
необходим модулятор RF. Узнайте по
месту приобретения или в компании
Philips подробную информацию о
наличии в продаже и возможностях
модулятора RF.

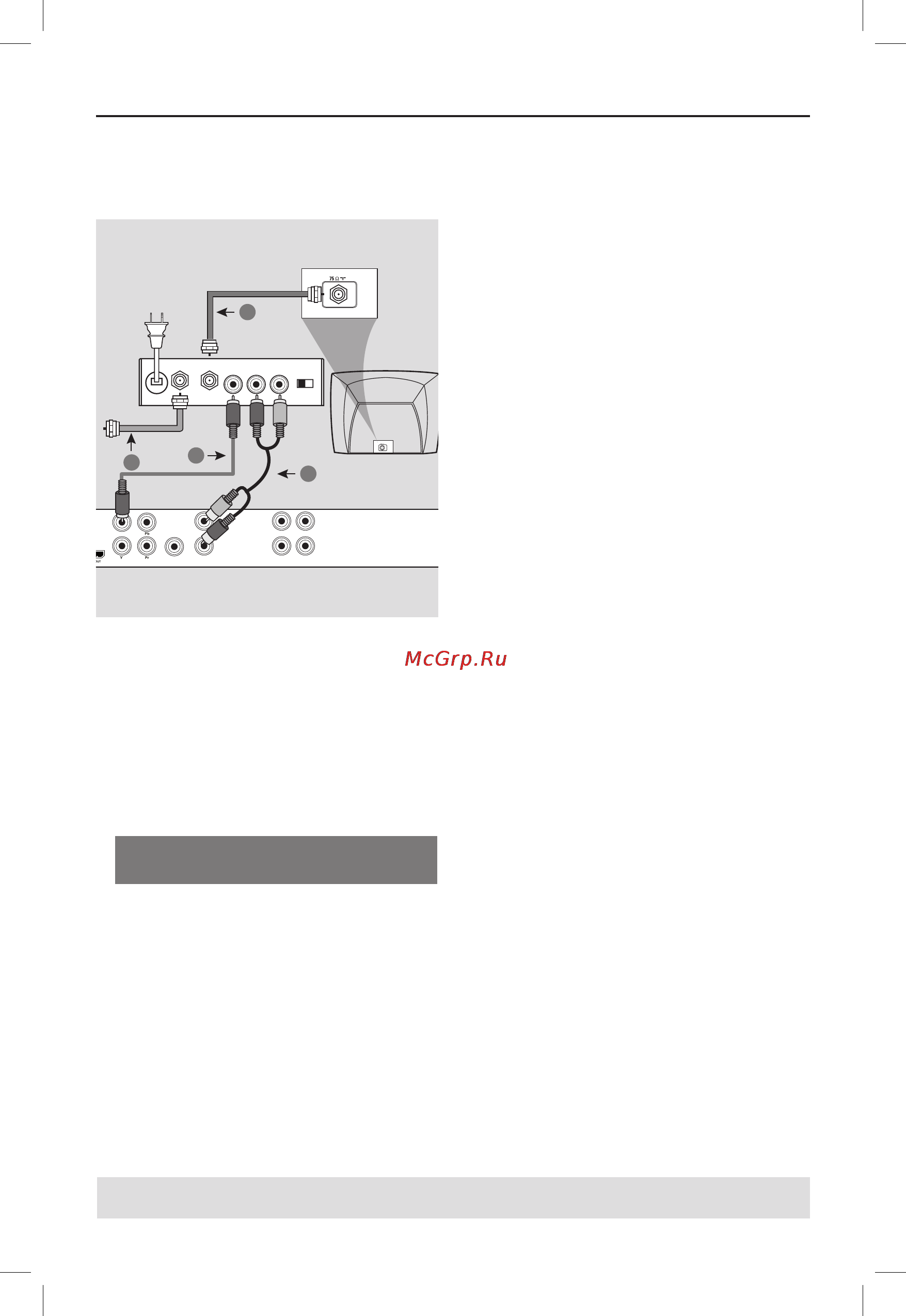

Использование дополнительного
модулятора RF
A При помощи композитного видеокабеля
(желтый) подключите разъем CVBS
проигрывателя DVD к раззъему видеовхода
модулятора RF.
B Для соединения разъема ANTENNA OUT
или TO TV на RF модуляторе с разъемом
ANTENNA IN на телевизоре, используйте
коаксиальный кабель (не входит в
комплект).
C Для воспроизведения звука проигрывателя
DVD на телевизоре воспользуйтесь
аудиокабелями (белый/красный) для
подключения разъемов FRONT (L/R)
AUDIO OUT проигрывателя DVD к
соответствующим разъемам AUDIO IN
модулятора RF (кабели не входят в
поставку).
D Служебный сигнал Antenna или Cable TV
нужно подать на разъем ANTENNA IN или
разъем RF IN на модуляторе RF. (Он может
оказаться уже подсоединенным к
телевизору. Отсоедините его от
телевизора.)
