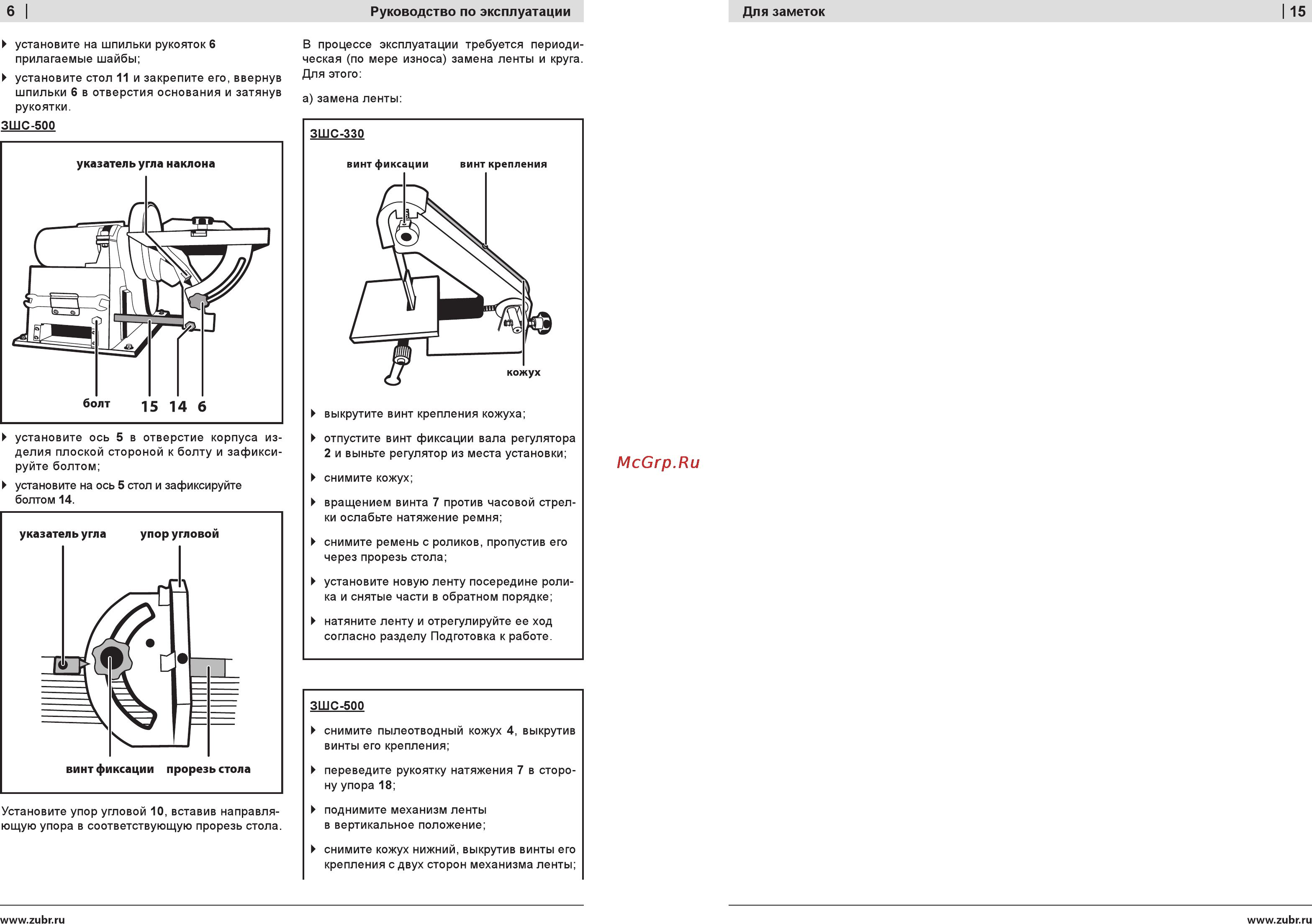

Руководство по эксплуатации 6I установите на шпильки рукояток 6 прилагаемые шайбы установите стол 11 и закрепите его ввернув шпильки 6 в отверстия основания и затянув рукоятки ЗШС 500 Для заметок 115 В процессе эксплуатации требуется периоди ческая по мере износа замена ленты и круга Для этого а замена ленты зшс ззо указатель угла наклона болт 15 14 6 установите ось 5 в отверстие корпуса из делия плоской стороной к болту и зафикси руйте болтом установите на ось 5 стол и зафиксируйте болтом 14 винт фиксации винт крепления выкрутите винт крепления кожуха отпустите винт фиксации вала регулятора 2 и выньте регулятор из места установки снимите кожух вращением винта 7 против часовой стрел ки ослабьте натяжение ремня снимите ремень с роликов пропустив его через прорезь стола установите новую ленту посередине роли ка и снятые части в обратном порядке натяните ленту и отрегулируйте ее ход согласно разделу Подготовка к работе ЗШС 500 снимите пылеотводный кожух 4 выкрутив винты его крепления винт фиксации прорезь стола Установите упор угловой 10 вставив направля ющую упора в соответствующую прорезь стола переведите рукоятку натяжения 7 в сторо ну упора 18 поднимите механизм ленты в вертикальное положение снимите кожух нижний выкрутив винты его крепления с двух сторон механизма ленты www zubr ru www zubr ru
