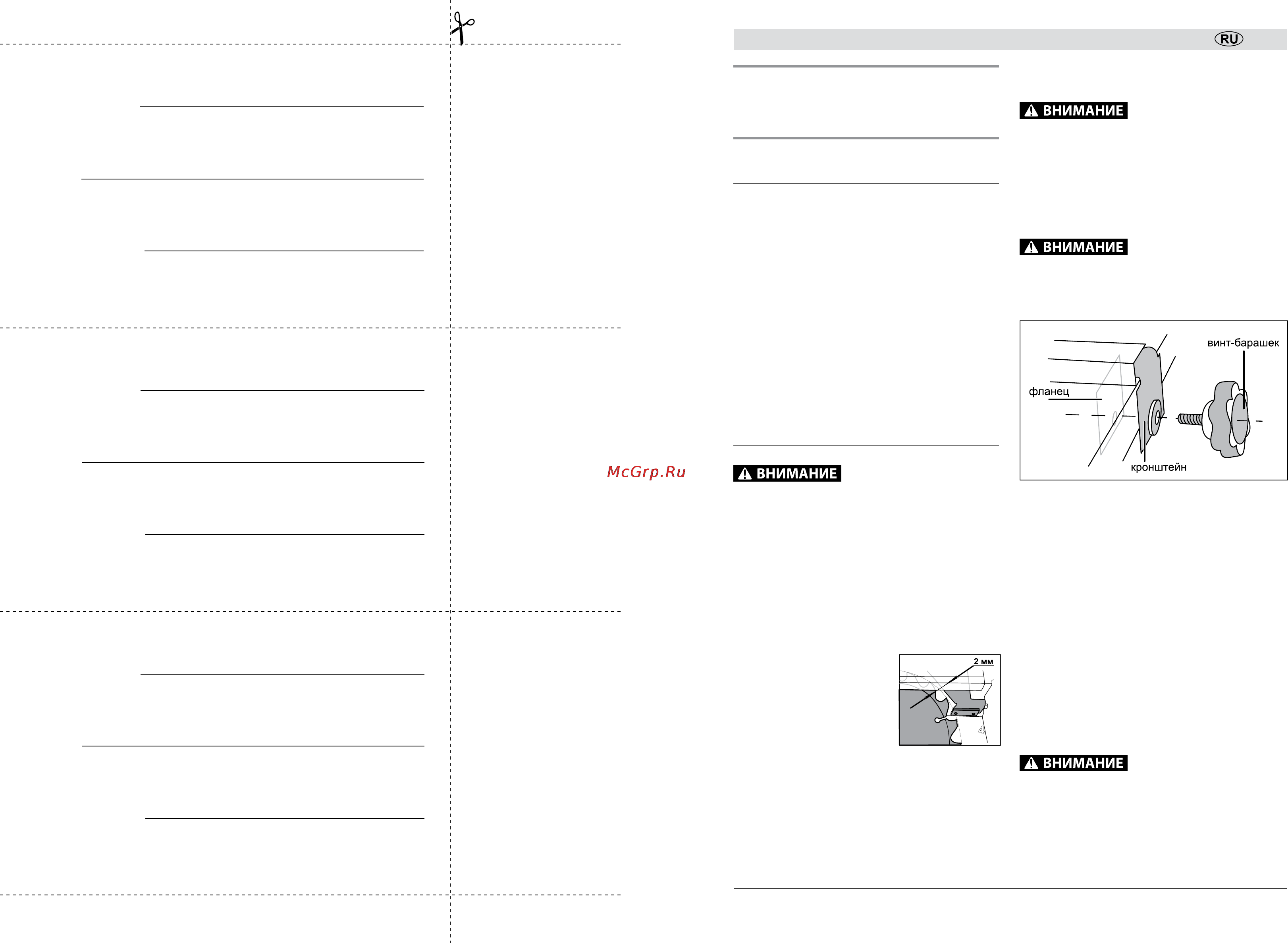

Пила настольная дисковая
|
5
Инструкции
по эксплуатации
Устройство
1 Винт крепления направляющей
2 Продольная направляющая
3 Выключатель
4 Винт фиксации наклона диска
(спереди и сзади)
5 Упор угловой
6 Кожух защитный
7 Стол рабочий
8 Вставка стола
9 Расклиниватель
10 Крышка корпуса диска
11 Рукоятка механизма наклона диска
12 Патрубок пылеотводный (сзади)
13 Указатель угла наклона
Сборка
Все работы по сборке, замене и регулиров-
ке производить только при отключенном от
сети изделии.
Установите на вал регулировки наклона диска
прилагаемую рукоятку 11 и закрепите ее винтом.
Проверьте и (при необходимости) отрегулируйте
положение расклинивателя 9. Его плоскость долж-
на совпадать с плоскостью диска, зазор между дис-
ком и расклинивателем должен быть 25 мм.
Регулировка расклинивателя:
` выверните винты крепле-
ния вставки 8 стола и сни-
мите ее;
` освободите механизм
наклона диска, отпустив
винты 4;
` вращением рукоятки 11
максимально наклоните диск;
` отпустите два винта крепления расклинива-
теля и отрегулируйте его положение и зазор
между ним и диском. Крепко затяните винты
крепления расклинивателя;
` установите обратно вставку стола и закрепи-
те винтами.
Работа без расклинивателя ЗАПРЕЩАЕТСЯ.
Установка (если не установлен)
кожуха защитного 6 диска:
` оденьте кожух на диск и расклиниватель
и закрепите его винтом-барашком в отвер-
стии расклинивателя.
Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.
Установка (при необходимости) продольной
направляющей:
` открутите винты-барашки крепления направ-
ляющей и снимите прижимные фланцы;
` установите направляющую на стол парал-
лельно плоскости диска с необходимой сто-
роны от него;
` установите снятые прижимные фланцы
с внутренней стороны рабочего стола и стя-
ните их с кронштейнами крепления направля-
ющей винтами.
На Вашей пиле установлен стандартный пиль-
ный диск по дереву. При необходимости уста-
новки диска, соответствующего предстоящей
работе, замените диск. Для этого:
` снимите крышку 10 корпуса диска, отвернув
винты крепления;
Во избежание травм и повреждений НАСТО-
ЯТЕЛЬНО рекомендуем Вам производить ра-
боты с пильным диском в перчатках.
