Зубр ЗЭП-600Н [5/10] Инструкции по применению

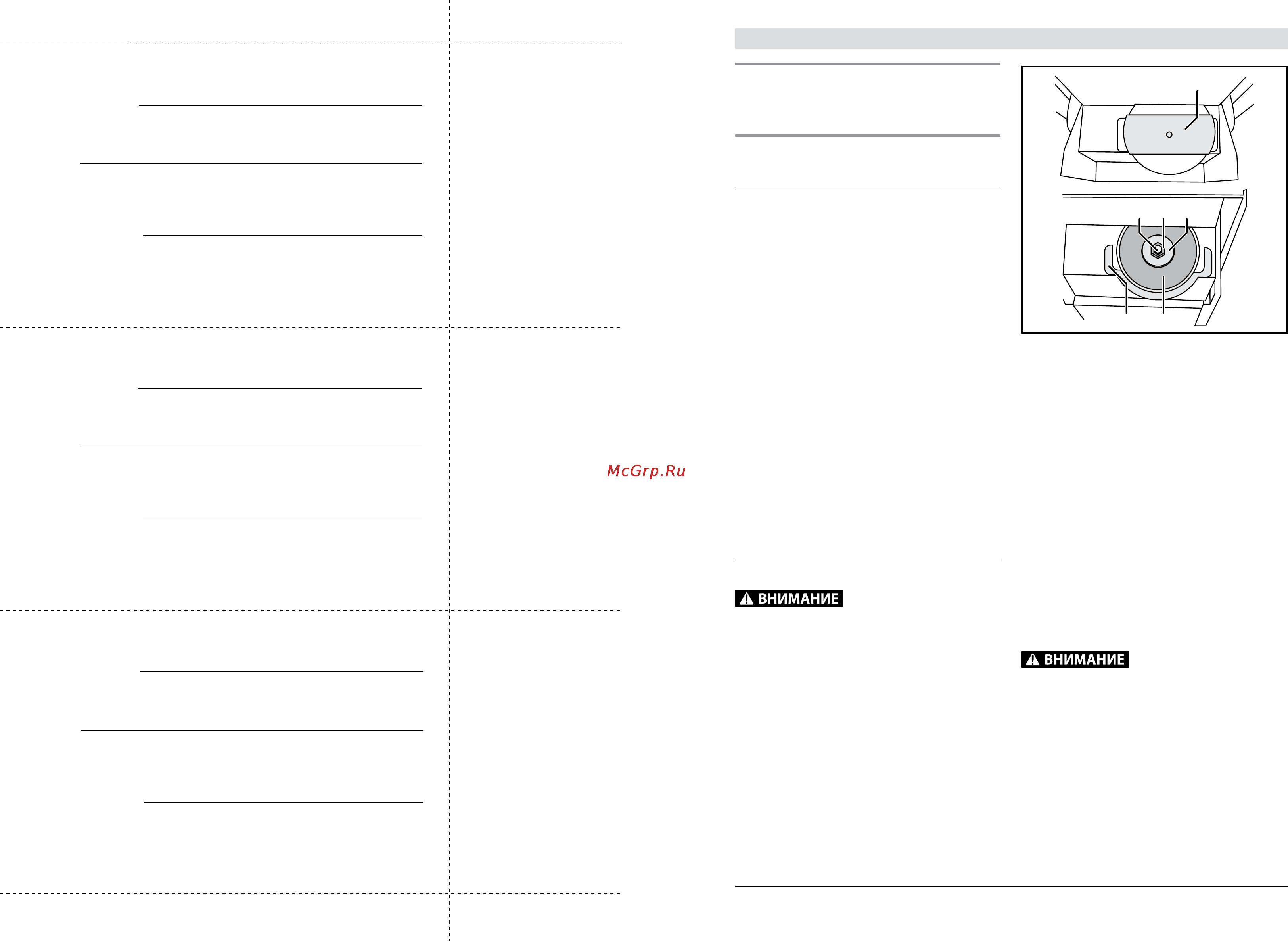

![Зубр ЗЭП-600Н [5/10] Инструкции по применению](/views2/1094514/page5/bg5.png)
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
Плиткорез электрический
www.zubr.ru
|
5
Инструкции
по применению
Устройство
1 Выключатель
2 Основание
3 Угловой упор
4 Верхний защитный кожух
5 Расклиниватель
6 Отрезной диск
7 Продольный упор
8 Нижний защитный кожух
9 Поддон
10 Опоры резиновые
11 Шкала угла наклона
12 Винт фиксации
13 Рабочий стол
14 Вставка
15 Фланец наружный
16 Прижимная гайка
17 Шпиндель
Сборка
Все операции, связанные со сборкой, наст-
ройкой и техническим обслуживанием, про-
изводите только при отключенном от сети
изделии.
Установите прилагаемые в комплекте резиновые
опоры 10.
Примечание! Изделие может быть закреплено на
опорной поверхности с помощью крепежных эле-
ментов через отверстия в основании для крепле-
ния опор 10.
На Вашем изделии установлен стандартный от-
резной диск. При необходимости его замены на
новый или соответствующий предстоящей работе:
8
16
614
1517
` снимите (если установлен) нижний защит-
ный кожух 8, для чего отверните винты его
крепления;
` снимите (если установлена) вставку 14;
` удерживая входящим в комплект ключом
шпиндель 17, другим ключом открутите гайку
16, снимите наружный фланец 15 и диск 6;
` установите на шпиндель новый диск или со-
ответствующий предстоящей работе;
Примечание! Направление вращения диска (ука-
зано на самом диске) должно совпадать с направ-
лением вращения шпинделя (указано на защит-
ном кожухе).
` установите фланец 15 и, с помощью ключей,
КРЕПКО затяните прижимную гайку 16;
` установите на место вставку 14 и кожух 8.
Убедитесь в правильности установки диска –
он должен свободно проворачиваться от руки,
не касаясь неподвижных частей изделия.
Перечень рекомендуемых дисков Вы можете най-
ти на стр. 13
Закрепите на расклинивателе 5 верхний за-
щитный кожух 4.
Установите поддон 9.
