Гарантийный талон
www.zubr.ru
40
|
Сведения о приемке и упаковке
Изделие изготовлено и принято в соответствии с требованиями технических усло-
вий производителя и признано годным к эксплуатации. Изделие упаковано согласно
требованиям технических условий производителя.
Дата выпуска
(число, месяц, год)
Гарантийный талон
Изделие
Виріб
Құрал
Модель
Өрнек
Модель
№ изделия
№ Виробу
Құрал №
Торговая организация
Торгівельна організація
Сауда мекемесі
.
Дата продажи
Дата продажу
Сату уақыты
Изделие получено в исправном состоянии и полностью укомплектовано. Претензий к внешнему виду не
имею. С условиями проведения гарантийного обслуживания ознакомлен.
Bиріб отриманий в справному стані і повністю укомплектований. Претензій до зовнішнього вигляду не маю.
З умовами проведення гарантійного обслуговування ознайомлений.
Kұрал жарамды күйде қабылданған және толығымен жинақталған. Сырты пішініне наразылық білдірмеймін.
Кепілдемелік қызмет көрсету шарттарымен таныстым.
Подпись покупателя
Підпис покупця
Сатып алушы қолы
М.П.
Для обращения в гарантийную мастерскую необходимо предъявить изделие и правильно
заполненный гарантийный талон.
Для звернення в гарантійну майстерню необхідно пред’явити виріб і правильно заповнений гарантійний
талон.
Кепілдемелік шеберханаға ұсыну қажет құралды, дұрыс толтырылған кепілдемелік талонды.
См. также последние 4 цифры серийного номера (в формате ммгг)
www.zubr.ru
Инвертор сварочный
|
9
Наденьте перчатки (при необходимости – ре-
спиратор), опустите защитную маску и присту-
пите к работе:

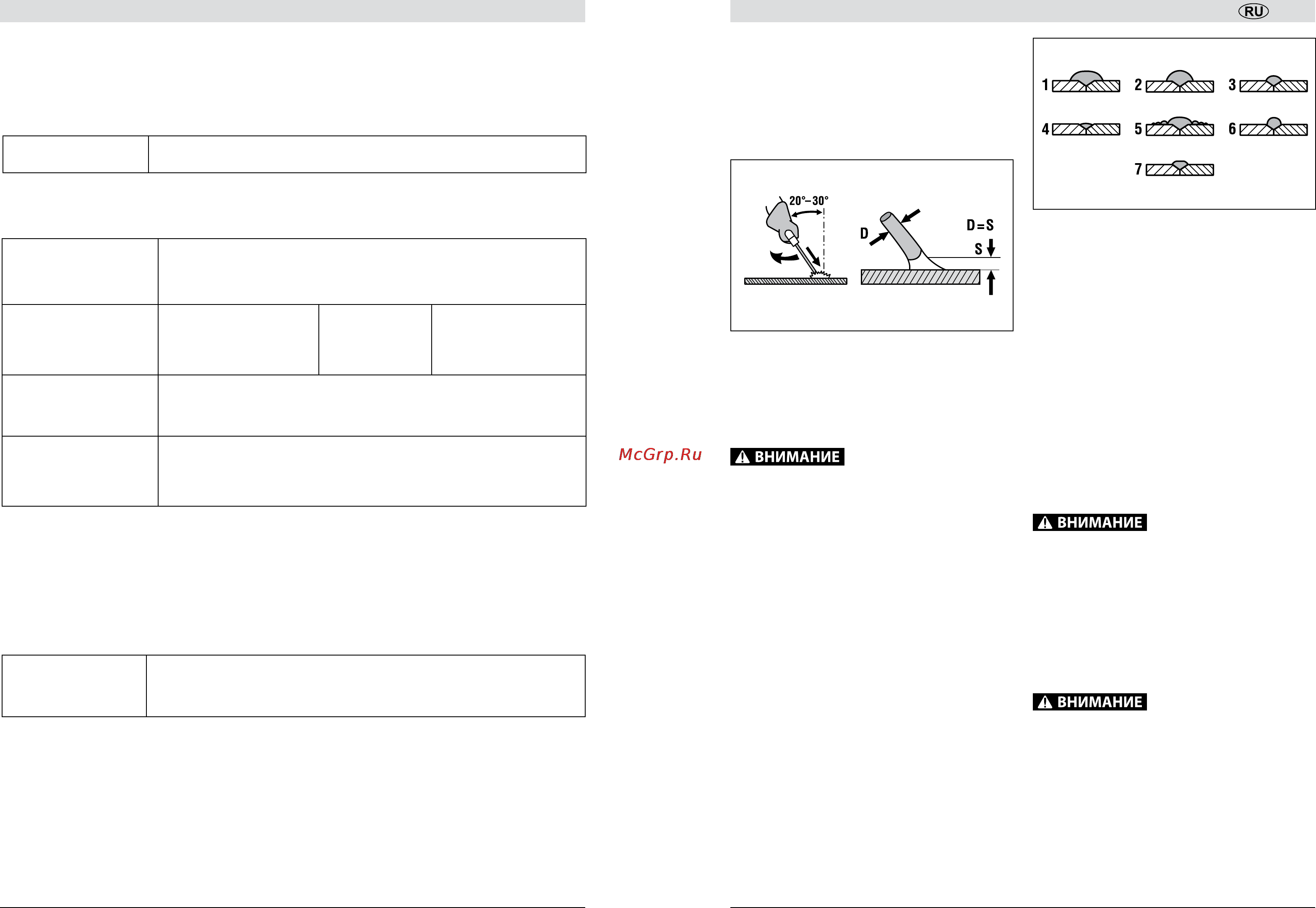

1) Установите электрод на расстоянии порядка
10 мм от точки сварки под углом 20°–30° от вер-
тикали. Во избежание образования искр, не со-
прикасайтесь с рабочей поверхностью;
2) Чтобы начать сварку (зажечь дугу), необходи-
мо «чиркнуть» электродом (не очень быстро) по
участку свариваемой поверхности. Если дуга
не зажглась, повторите действие. Если дуга за-
жглась, старайтесь удерживать расстояние от ме-
ста сварки равным диаметру электрода.
Не стучите электродом при попытках полу-
чить дугу, так как это может повредить электрод
и затруднит получение дуги.
Для предотвращения приваривания электрода
к свариваемым заготовкам, в изделии пред-
усмотрена система защиты от приваривания.
(кроме ЗАС-М3-ххх) В случае все-таки привари-
вания электрода к рабочей поверхности необхо-
димо снять его быстрым рывком в сторону.
Примечание! Приварка может вызвать отклю-
чение аппарата (из-за перегрева и срабатыва-
ния тепловой защиты).
3) Заканчивая шов, отведите электрод немного
назад, чтобы заполнить сварной шов, а потом
резко поднимите его вверх до исчезновения дуги.
В зависимости от силы тока и скорости движе-
ния электрода вы можете получить следующие
результаты:
1 слишком медленное движение электрода;
2 очень короткая дуга;
3 очень низкий ток сварки;
4 слишком быстрое движение электрода;
5 очень длинная дуга;
6 очень высокий ток сварки;
7 нормальный шов.
Рекомендуем провести несколько пробных сварок
для получения некоторых практических навыков.
На Вашем сварочном аппарате установлена
тепловая защита для предотвращения перегрева
электронных частей аппарата. При превышении
температуры термовыключатель отключит аппа-
рат. О срабатывании тепловой защиты свиде-
тельствует свечение индикатора 6.
При возвращении температуры к нормаль-
ной рабочей, напряжение к электроду будет
подано автоматически. Не оставляйте на это
время изделие без присмотра, держатель
электрода лежащим на земле или на свари-
ваемых деталях. Рекомендуем на это время
выключать аппарат выключателем 3.
Нагрев изделия во время работы
является нормальным.
Во избежание поломок или преждевремен-
ного выхода сварочного аппарата из строя
(особенно при частом срабатывании термо-
выключателя), прежде чем продолжать ра-
боту, выясните причину срабатывания теп-
ловой защиты. Для этого отключите аппарат
от сети и обратитесь к разделу «Возможные
неисправности и методы их устранения» на-
стоящего Руководства.
Для отключения изделия по окончании работы,
а также при длительных перерывах в работе,
