Acer G226HQLHBD [10/25] Контактный сигнальный кабель цветного дисплея

RU-9

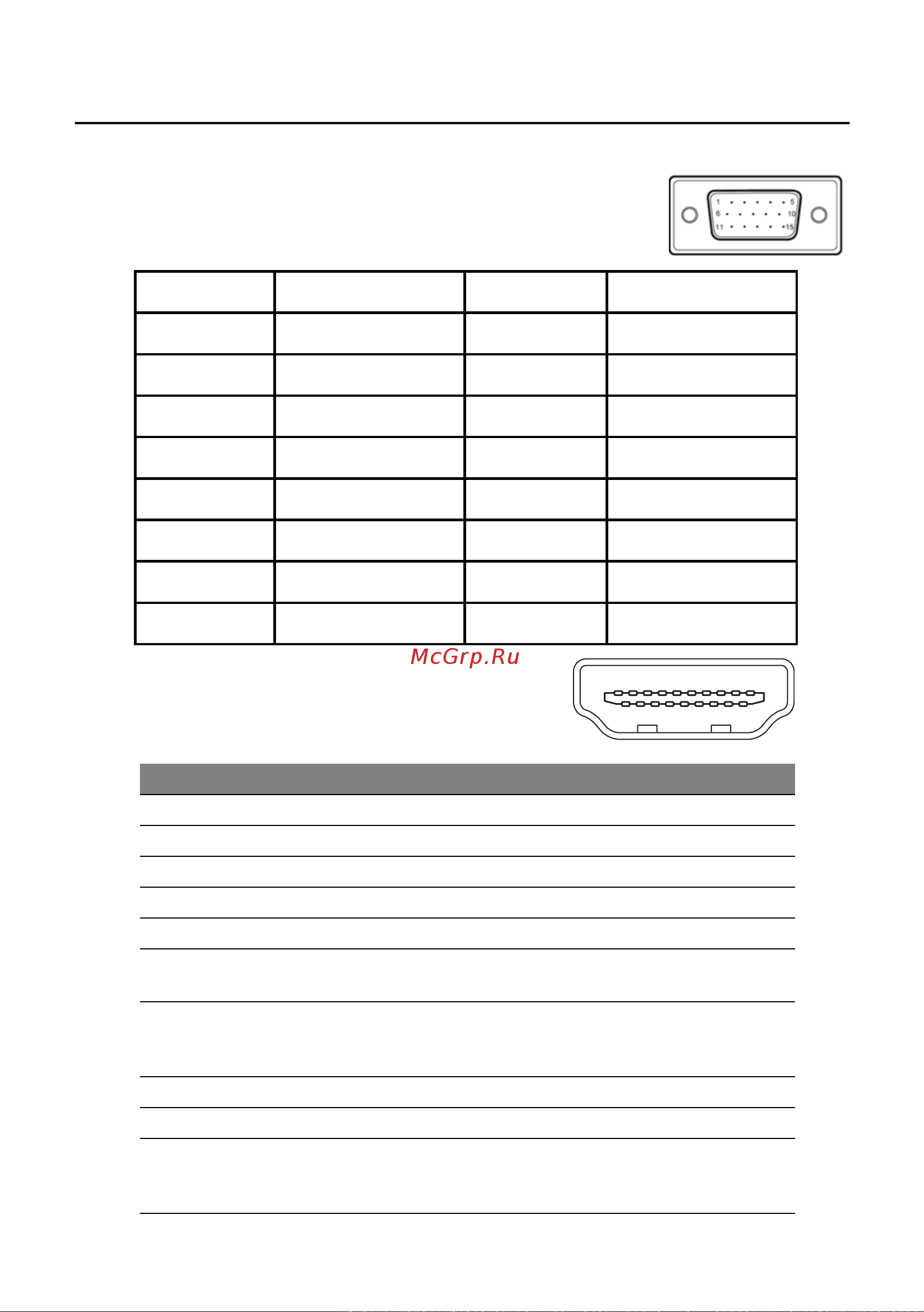

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА

15-контактный сигнальный кабель цветного дисплея

КОНТАКТ №ОПИСАНИЕКОНТАКТ №ОПИСАНИЕ

1. Красный 9.+5V

2. Зеленый 10.Logic Ground

3. Синий 11.Monitor Ground

4.Monitor Ground12.DDC-Serial Data

5.DDC-return13.H-Sync

6.R-Ground14.V-Sync

7.G-Ground15.DDC-Serial Clock

8.B-Ground

19-контактный сигнальный

кабель цветного дисплея*

* для определенных моделей

КОНТАКТ № Описание КОНТАКТ № Описание

1 Данные TMDS 2+ 2 Данные TMDS 2 экран

3 Данные TMDS 2- 4 Данные TMDS 1+

5 Данные TMDS 1 экран 6 Данные TMDS 1-

7 Данные TMDS 0+ 8 Данные TMDS 0 экран

9 Данные TMDS 0- 10 Тактовый сигнал TMDS +

11 Тактовый сигнал

TMDS, экран

12 Тактовый сигнал TMDS -

13 CEC 14 Зарезервировано

(нормально замкнутое

состояние в устройстве)

15 SCL 16 SDA

17 Земля DDC/CEC 18 Питание +5 В

19 Определение

"горячего"

подключения

1357911

810 462

13151719

12141618
