Зубр ЗГКЭ-38-1400 [5/14] Инструкции по применению

Зубр ЗГКЭ-43-1600 [5/14] Инструкции по применению
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Газонокосилка роторная электрическая
|
5
Инструкции
по применению
Устройство
1 Рычаг выключателя
2 Рукоятка основная
3 Кнопка блокировки
4 Винт-барашек
5 Крюк крепления кабеля
6 Рукоятка нижняя часть
7 Рукоятка верхняя часть
8 Травосборник
9 Индикатор заполнения травосборника
10 Регулятор высоты кошения
(кроме ЗГКЭ-32-1000)
11 Двигатель
12 Колесо
13 Фиксатор рукоятки
14 Отверстие выброса травы
15 Отбойник
Газонокосилка представляет собой изделие для
кошения травы, состоящее из корпуса, электриче-
ского двигателя и режущего инструмента. Выход-
ной вал, приводимый во вращение двигателем,
передает крутящий момент на режущий инстру-
мент через ременную передачу, что снижает воз-
действие ударных нагрузок на двигатель.
В качестве режущего инструмента установлен двух-
лопастной металлический нож. Для защиты опера-
тора все движущиеся части закрыты корпусом.
Конструкция изделия позволяет осуществлять
кошение со сбором скошенной травы в тра-
восборник, а также мульчирование (только для
ЗГКЭ-43-1600).
Сборка
При любых операциях с изделием (сборка/
разборка, снятие/установка элементов,
очистка режущего инструмента и нижней
части корпуса) убедитесь, что режущий ин-
струмент не вращается, и ОБЯЗАТЕЛЬНО
отключите изделие от сети.
Установка ножа
Для установки/замены ножа:
` отключите изделие от сети и дождитесь
ПОЛНОЙ остановки ножа;
` положите изделие набок,
чтобы иметь доступ к ножу;
` удерживая нож рукой (ОБЯЗАТЕЛЬНО в пер-
чатках) от проворачивания, отверните гайку
крепления ножа;
` соблюдая ориентацию, установите новый нож
и КРЕПКО затяните гайку крепления.
Убедитесь, что нож не перекошен
и надежно закреплен.

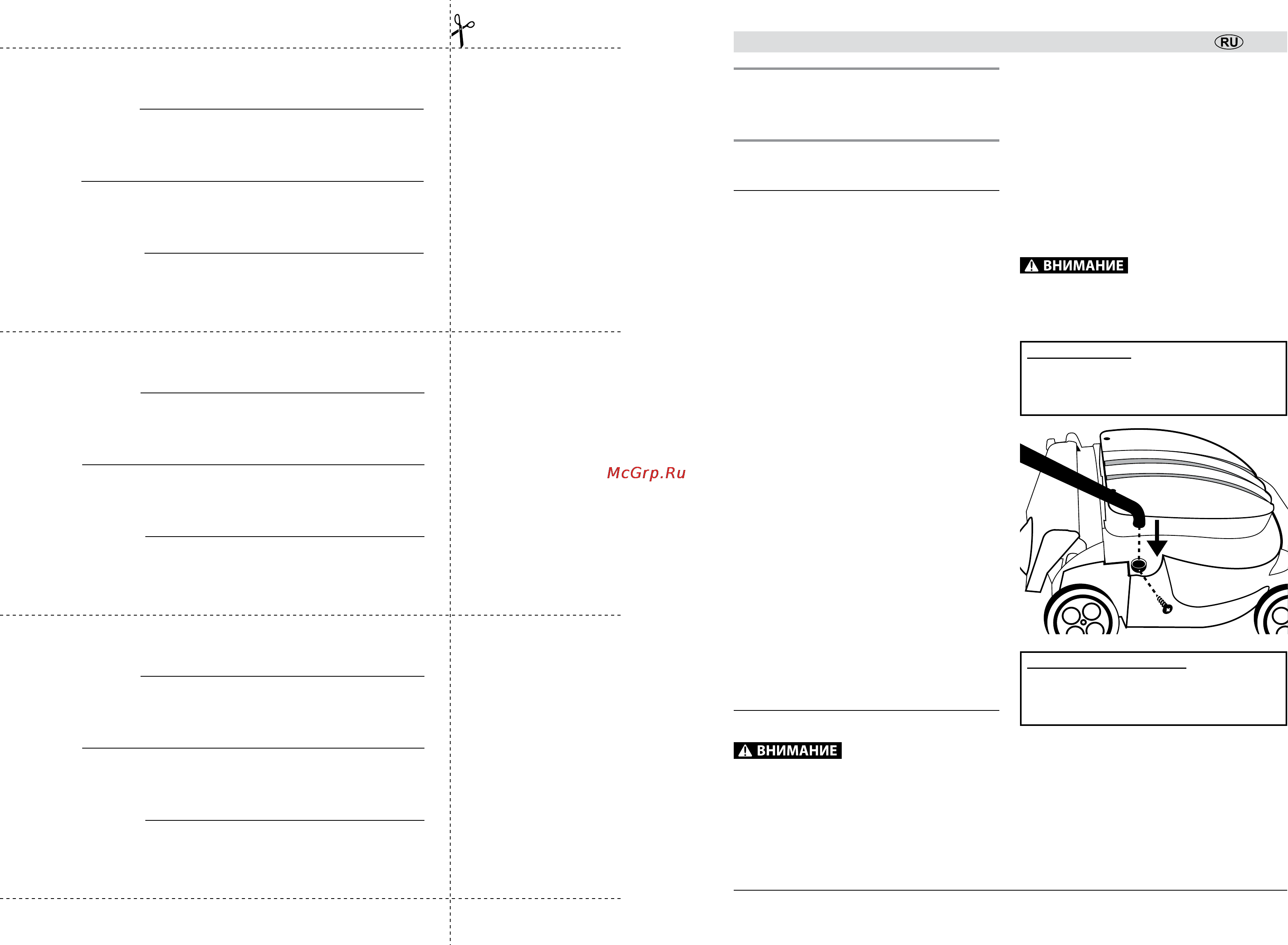

Установка рукоятки:
Для ЗГКЭ-32-1000
` установите нижнюю часть 6 рукоятки в соот-
ветствующие углубления на корпусе изделия
и закрепите ее саморезами с обеих сторон;
Для ЗГКЭ-34-1100…43-1600
` отпустите винт-барашек крепления 13 и уста-
новите нижнюю часть 6 рукоятки в крепление.
Затяните винты.
` установите верхнюю часть 7 рукоятки на ниж-
нюю отверстиями под установку выключателя на
правую сторону (по ходу движения) и закрепите
прилагаемыми винтами с гайками-барашками;
` проложите кабель, идущий от выключателя,
вдоль рукоятки и закрепите прилагаемыми
зажимами.
Установите колеса, закрепив их на шпильках кор-
пуса с помощью прилагаемых гаек и шайб, и уста-
новите сверху колпаки.
