Rotati
on Unit
Floor I 40
-
55 SP MU
-
7
-
Руководство по
монтажу

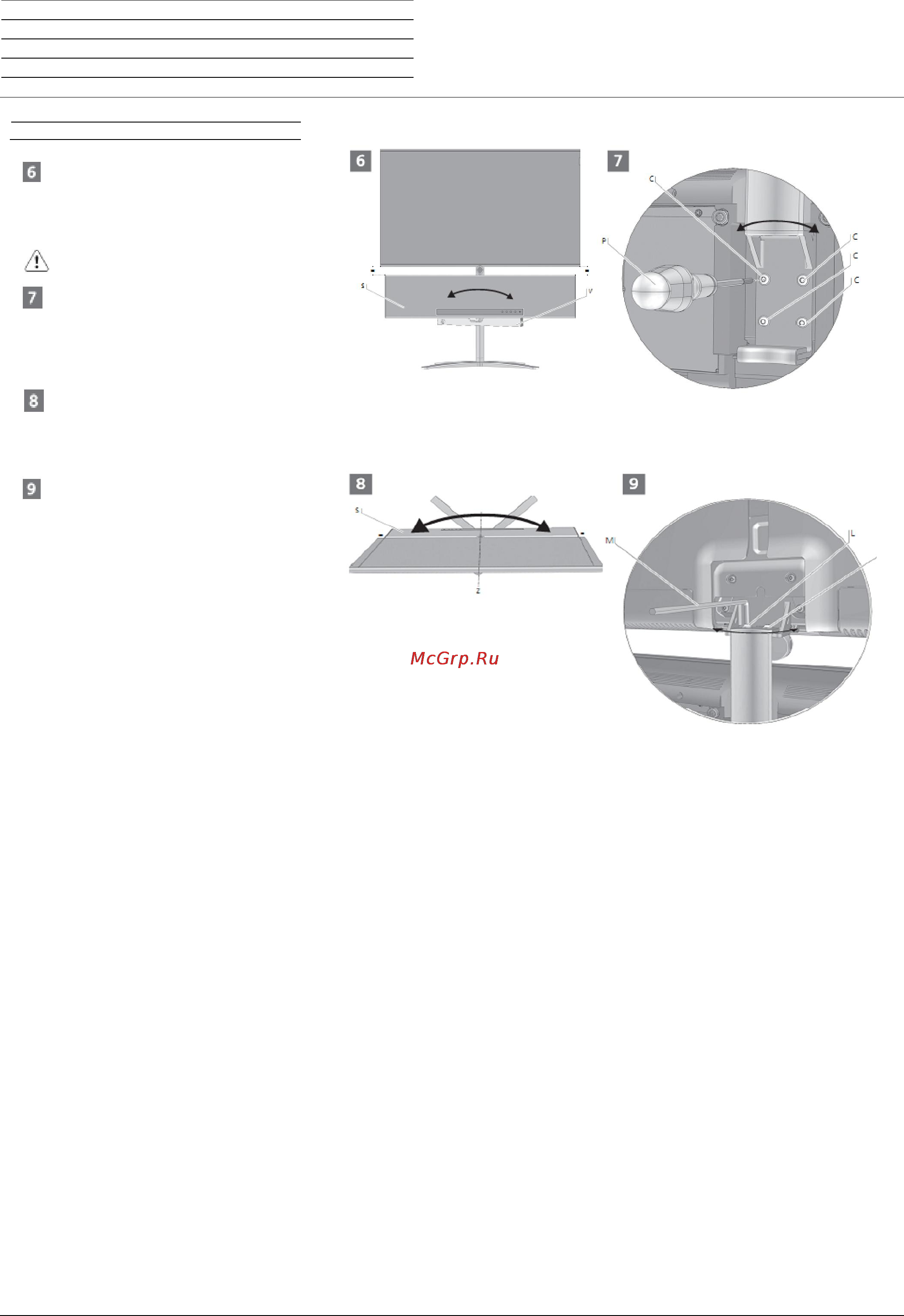

Выравнивание Soundprojector
При необходимости может быть
выполнено выравнивание
Soundprojector (S) по горизонтали.
Прижать спиртовой уровень (W) к
нижней части Soundprojector.
Защищать Soundprocessor от
царапин.
Для этого слегка отпустить 4
винта с плоской головкой M4x12
(C) с помощью отвёртки Torx T20
(P) и выровнять Soundprojector.
Затем затянуть четыре винта с
фланцевой головкой.
При необходимости
Soundprojector можно вращать
вокруг оси (Z) таким образом,
чтобы он был на одном уровне с
передней стороной телевизора.
С помощью L-образного ключа
Torx T20 (M) слегка отпустить
винты с плоской головкой до тех
пор, чтобы можно было
повернуть Soundprojector (S) в
направлении стрелки (см.рис.8).
После завершения выравнивания
Soundprojector (S) снова затянуть
винты с плоской головкой (L)
(момент затяжки около 2 Нм).
