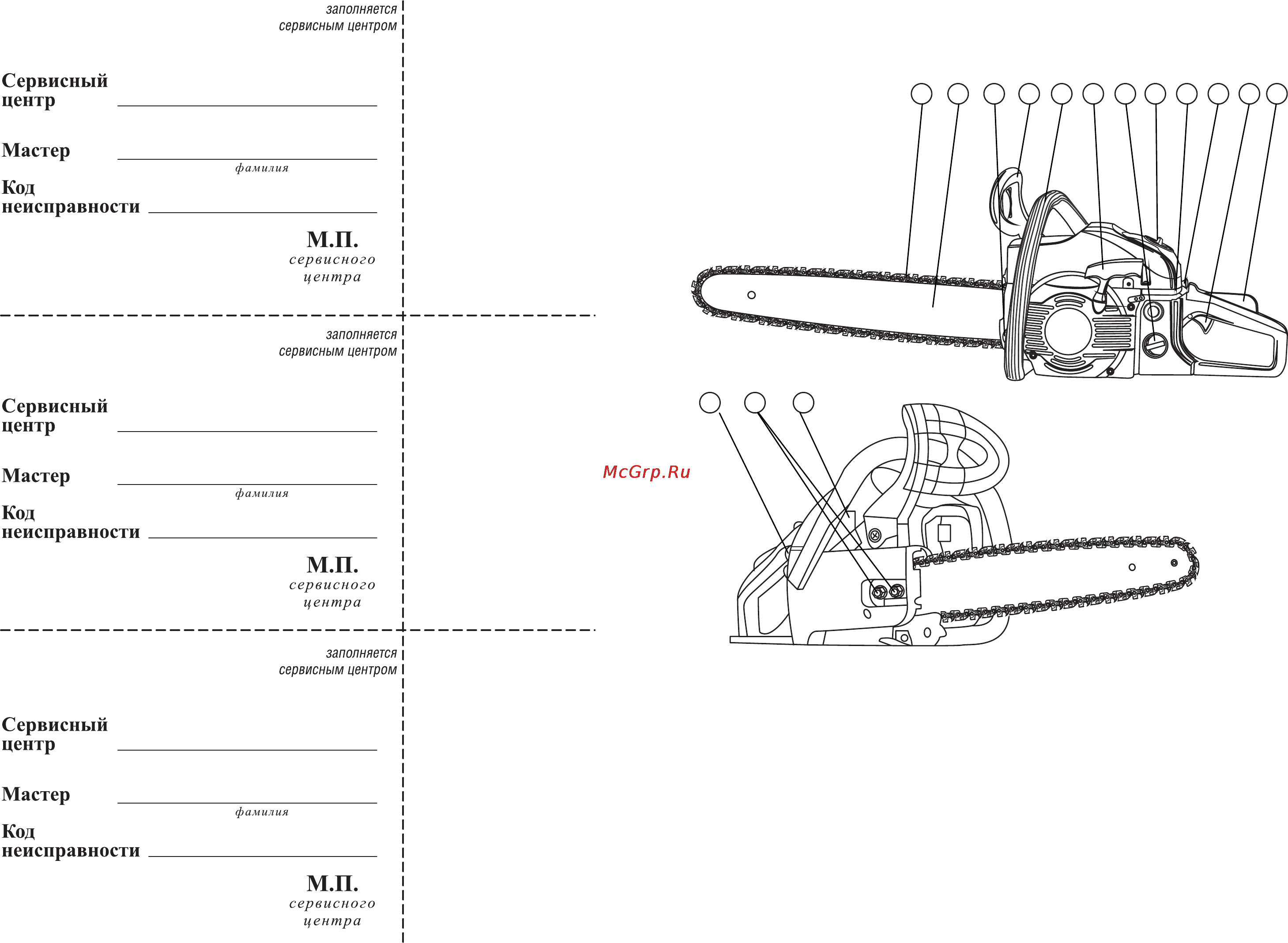

заполняется сервисным центром 4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ Общий вид изделия представлен на рисунке 1 Сервисный центр ____________________________________ Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного центра заполняется сервисным центром Сервисный центр ____________________________________ Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного центра заполняется сервисным центром Сервисный центр ____________________________________ Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного центра 30 Рис 1 1 Цепь пильная 2 Направляющая цепи шина 3 Крышка маслобака смазки цепи 4 Рукоятка тормоза 5 Боковая рукоятка 6 Рукоятка стартера 7 Крышка топливного бака 8 Гайка крепления воздушного фильтра 9 Выключатель зажигания 10 Рукоятка управления воздушной заслонкой 11 Клавиша подачи топлива 12 Клавиша блокировки 13 Кнопка насоса подкачки топлива 14 Гай ки натяжителя цепи 15 Клапан декомпрессионный 4 1 Пила представляет собой изделие для пиления древесины состоящее из двигателя внутреннего сгорания механизма привода и блокировки пильной цепи и самой цепи с направляющей далее шина Двигатель внутреннего сгорания одноцилиндровый двухтактный бензиновый карбюраторный с объединенной системой питания и смазки 3
