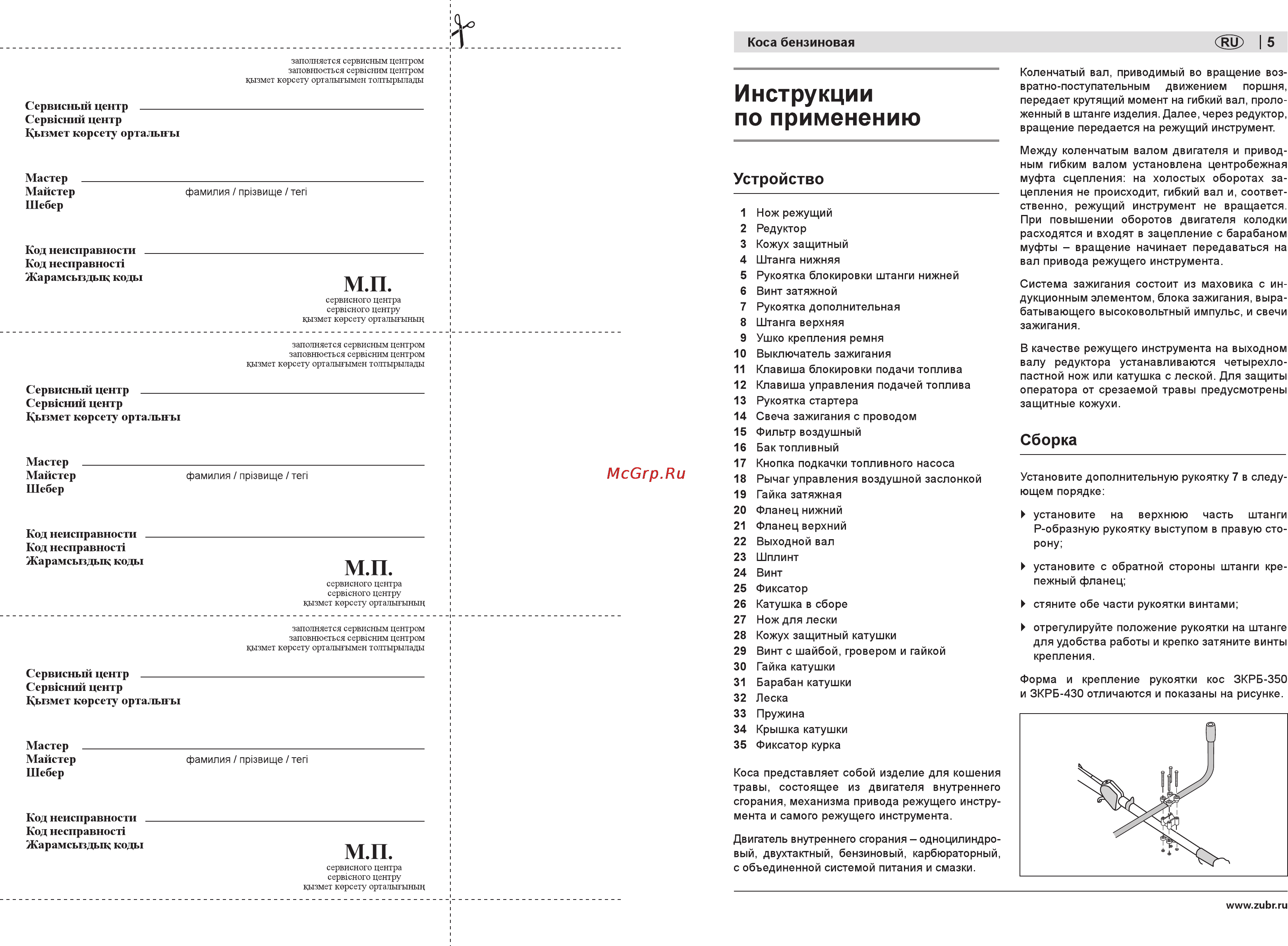

Зубр ЗКРБ-430 [5/24] Инструкции по применению

Содержание

5 Коса бензиновая заполняется сервисным центром заповнюеться сервюним центром кызмет корсету орталыгымен толтырылады Сервисный центр __________________________________________________ Сервкний центр 1 ызмет корсету орталыгы Мастер Майстер Шебер Устройство фамилия прЬвище теп Код неисправности Код несправност Жарамсыздык коды М П сервисного центра сервисного центру кызмет корсету орталыгынын заполняется сервисным центром заповнюеться сервкним центром кызмет корсету орталыгымен толтырылады Сервисный центр _________ Сервкний центр ызмет корсету орталыгы Ма стер ___________________________________________________________ Майстер фамилия пр звище теп Шебер Код неисправности Код несправност Жарамсыздык коды М П сервисного центра сервкного центру кызмет корсету орталыгынын заполняется сервисным центром заповнюеться сервгсним центром кызмет корсету орталыгымен толтырылады Сервисный центр _________ Сервкний центр ызмет корсету орталыгы Мастер Майстер Шебер Код неисправности Код несправност Жарамсыздык коды Инструкции по применению 1 Нож режущий 2 Редуктор 3 Кожух защитный 4 Штанга нижняя 5 Рукоятка блокировки штанги нижней 6 Винт затяжной 7 Рукоятка дополнительная 8 Штанга верхняя 9 Ушко крепления ремня 10 Выключатель зажигания 11 Клавиша блокировки подачи топлива 12 Клавиша управления подачей топлива 13 Рукоятка стартера 14 Свеча зажигания с проводом 15 Фильтр воздушный 16 Бак топливный 17 Кнопка подкачки топливного насоса 18 Рычаг управления воздушной заслонкой 19 Гайка затяжная 20 Фланец нижний 21 Фланец верхний 22 Выходной вал 23 Шплинт 24 Винт 25 Фиксатор 26 Катушка в сборе 27 Нож для лески 28 Кожух защитный катушки 29 Винт с шайбой гровером и гайкой 30 Гайка катушки 31 Барабан катушки 32 Леска 33 Пружина 34 Крышка катушки 35 Фиксатор курка Коленчатый вал приводимый во вращение воз вратно поступательным движением поршня передает крутящий момент на гибкий вал проло женный в штанге изделия Далее через редуктор вращение передается на режущий инструмент Между коленчатым валом двигателя и привод ным гибким валом установлена центробежная муфта сцепления на холостых оборотах за цепления не происходит гибкий вал и соответ ственно режущий инструмент не вращается При повышении оборотов двигателя колодки расходятся и входят в зацепление с барабаном муфты вращение начинает передаваться на вал привода режущего инструмента Система зажигания состоит из маховика с ин дукционным элементом блока зажигания выра батывающего высоковольтный импульс и свечи зажигания В качестве режущего инструмента на выходном валу редуктора устанавливаются четырехло пастной нож или катушка с леской Для защиты оператора от срезаемой травы предусмотрены защитные кожухи Сборка Установите дополнительную рукоятку 7 в следу ющем порядке установите на верхнюю часть штанги Р образную рукоятку выступом в правую сто рону установите с обратной стороны штанги кре пежный фланец стяните обе части рукоятки винтами отрегулируйте положение рукоятки на штанге для удобства работы и крепко затяните винты крепления Форма и крепление рукоятки кос ЗКРБ 350 и ЗКРБ 430 отличаются и показаны на рисунке фамилия пр1звище теп Коса представляет собой изделие для кошения травы состоящее из двигателя внутреннего сгорания механизма привода режущего инстру мента и самого режущего инструмента м п сервисного центра сервхсного центру кызмет корсету орталыгынын Двигатель внутреннего сгорания одноцилиндро вый двухтактный бензиновый карбюраторный с объединенной системой питания и смазки www zubr ru
