Подключение

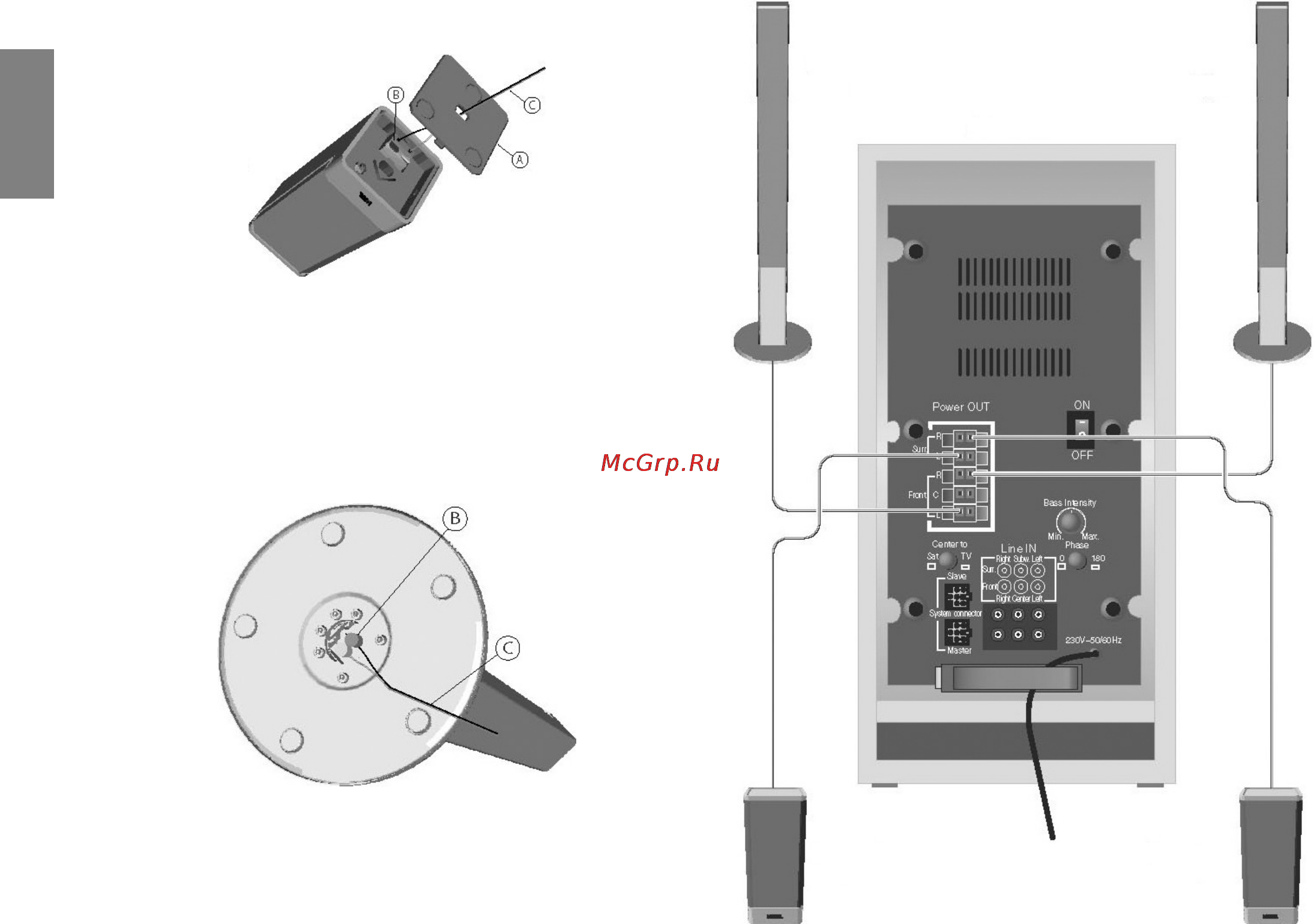

Подключение динамиков к сабвуферу

Сателлитные динамики

Пропустите кабель динамика через отверстие в крышке (A). Один из

двух проводов кабеля (C) маркирован черным цветом. Подключите

концы черного провода к черному контакту сабвуфера (согласно

рисунку на правой стороне страницы) и к черному контакту динамика.

Концы немаркированного провода подключите к красным контактам.

Затем вставьте крышку (A) сателлитного динамика на место.

Стоечные динамики

Аккуратно расположите стоечные динамики на звукопоглощающих

опорах. Поверните винты зажимных контактов (B) против часовой

стрелки так, чтобы в контактах появилась видимая щель. Подключите

маркированный черным цветом провод кабеля динамика к черному

контакту сабвуфера (согласно рисунку на правой стороне страницы) и

к черному контакту (B) динамика. Концы немаркированного провода

подключите к

красным контактам.

Расположите динамики так, как описано на страницах 6-8 либо

установите на кронштейнах на стене или на полу на стойках

сателлитные динамики, как описано в соответствующих инструкциях

по установке.

Закрепите все кабели зажимом

Откройте кабельный зажим в нижней части сабвуфера , вставьте в

него все кабели и снова закройте зажим. Кабели будут закреплены

относительно гнезд.

Закройте крышку сабвуфера

После выполнения всех настроек, описанных в разделе “Включение и

эксплуатация”, установите на место заднюю крышку сабвуфера.

Подключение сабвуфера к сети питания

Вставьте вилку питания сабвуфера в розетку сети переменного тока

230 В.

Фронтальный

левый

Фронтальный

авый

Сабв

фер

Тыльный

авый

Тыльный

левый
