пайдаланыңыз. Сымның түрі:
H05V2V2-FT90.
Сымның қимасының кернеуге және
жұмыс температурасына сәйкес
екеніне көз жеткізіңіз. Сары/жасыл
түсті жерге қосу сымы қоңыр (немесе
қара) түсті фазалық сымнан шамамен
2 см ұзынырақ болуға тиіс.

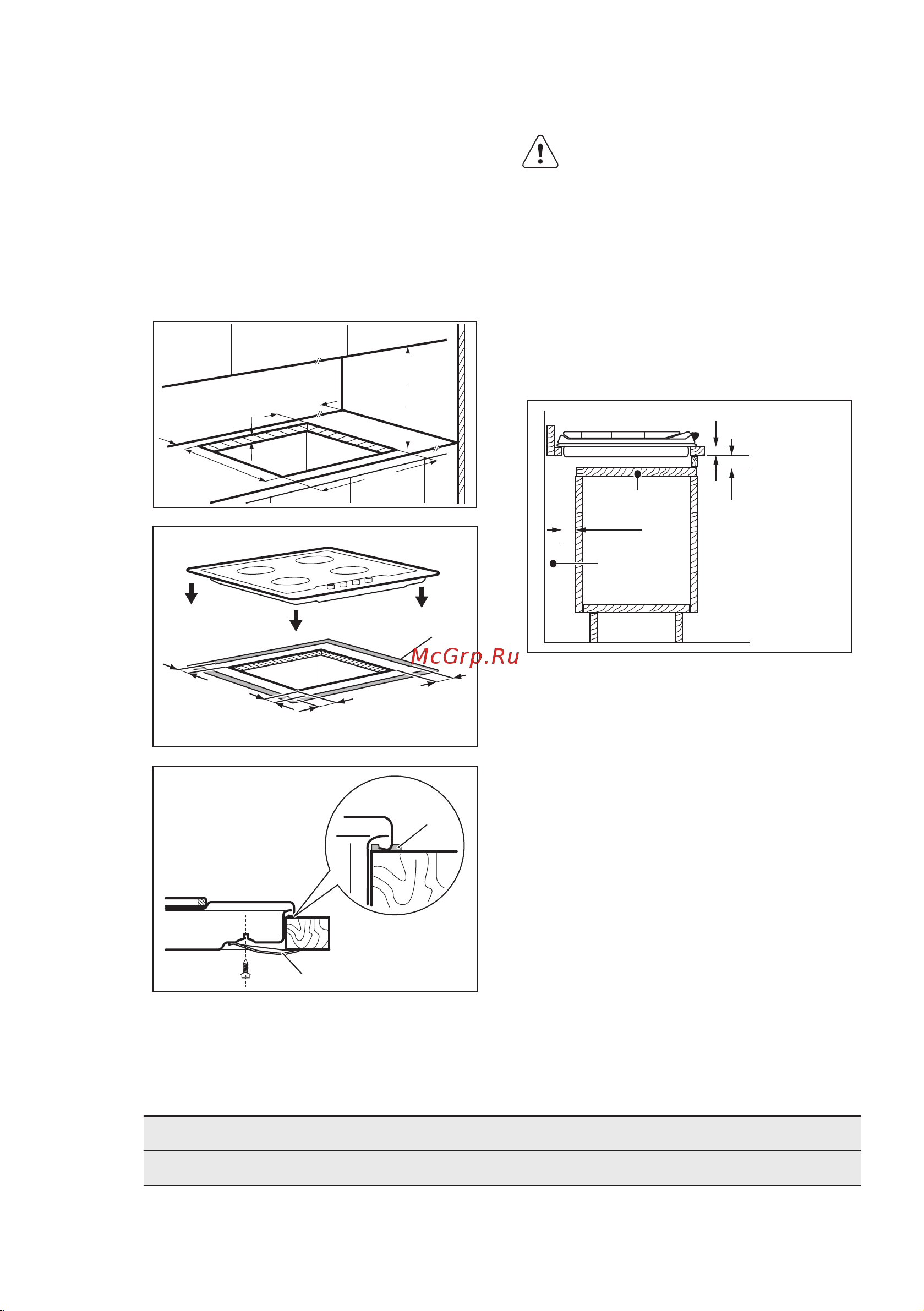

8.7 Кіріктіріп орнату
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
10 mm
3 mm
11 mm
11 mm
A
A
B
A. жинақтағы тығыздағыштар
B. жинақтағы қапсырмалар
АБАЙЛАҢЫЗ
Құрылғыны тек біртегіс
жайпақ бетке ғана
орнатыңыз.
8.8 Кірістіру жолдары
Пештің астына орнатылатын тақта
алуға оңай және техникалық қызмет
көрсету қажет болғанда қол жеткізуге
оңай болуға тиіс.
Есігі бар ас үй жиһазы
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A. Алынбалы тақта
B. Қосылым сымдарына арналған
орын
Тұмшапеш орнатылған ас үй
жиһазы
Қауіпсіздікті қамтамасыз ету үшін және
тұмшапешті құрылғыдан оңай алу үшін
пештің үсті мен тұмшапешті электр
желісіне жеке-жеке қосу керек.
9. ТЕХНИКАЛЫҚ АҚПАРАТ
9.1 Пештің өлшемдерi
Ені 595 мм
Тереңдігі 525 мм
ҚАЗАҚ 15
