electrolux 17
Подключение с помощью гибкого неметаллического шланга
При использовании гибкого шланга в соответствии с действующими
правилами необходимо обеспечить легкую возможность его осмотра и контроля
его состояния на всем его протяжении. Гибкий шланг должен быть плотно
закреплен с помощью хомутов в соответствии с действующими нормами и
правилами.
Обязательно вставляйте прокладку «B». После этого переходите к
подключению подачи газа. Гибкий шланг должен соответствовать следующим
требованиям:
- температура ни одной из его частей не должна превышать комнатную более
чем на 30°C; если гибкий шланг, для того, чтобы достичь панели, следует
удлинить, сделать это надо, как показано на рис. 3;
- он не должен быть длиннее 1500 мм;
- он не должен иметь сужений;
- он не должен быть изогнут или перекручен;
- он не должен касаться острых кромок или углов;
- обеспечена возможность осмотра шланга для оценки его состояния.
Проверка сохранности гибкого шланга состоит в следующем:
- нет ли трещин, разрезов или следов выгорания - как на концах, так и по всей
длине шланга;
- материал шланга не стал жестким, а
сохранил свою нормальную эластичность;
- на хомутах крепления отсутствует
ржавчина;
- срок годности шланга не истек.
В случае обнаружения одного или
нескольких несоответствий не ремонтируйте
шланг, а замените его.
Важно правильно установить
коленчатый патрубок, так, чтобы его
фланец на конце резьбы крепился к
патрубку панели.
Неверная сборка вызовет утечку газа.
ВНИМАНИЕ
После завершения монтажа проверьте
качество уплотнения на каждом
фитинге шланга с помощью мыльного
раствора, но ни в коем случае не
пламени.

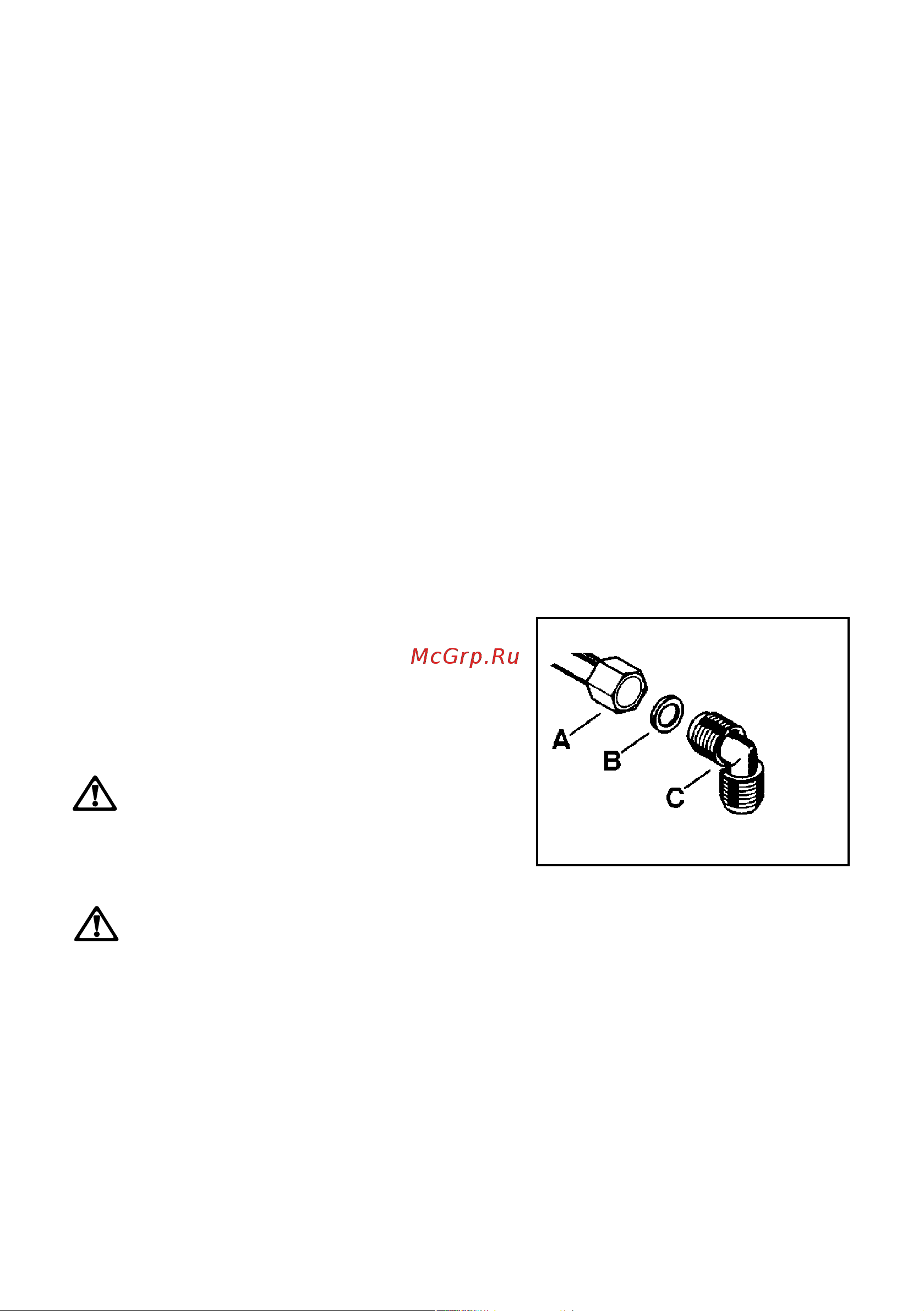

Рис. 3
A) Соединитель с концевой
гайкой
B) Уплотнение
C) Регулировочный
соединитель
Природный газ
