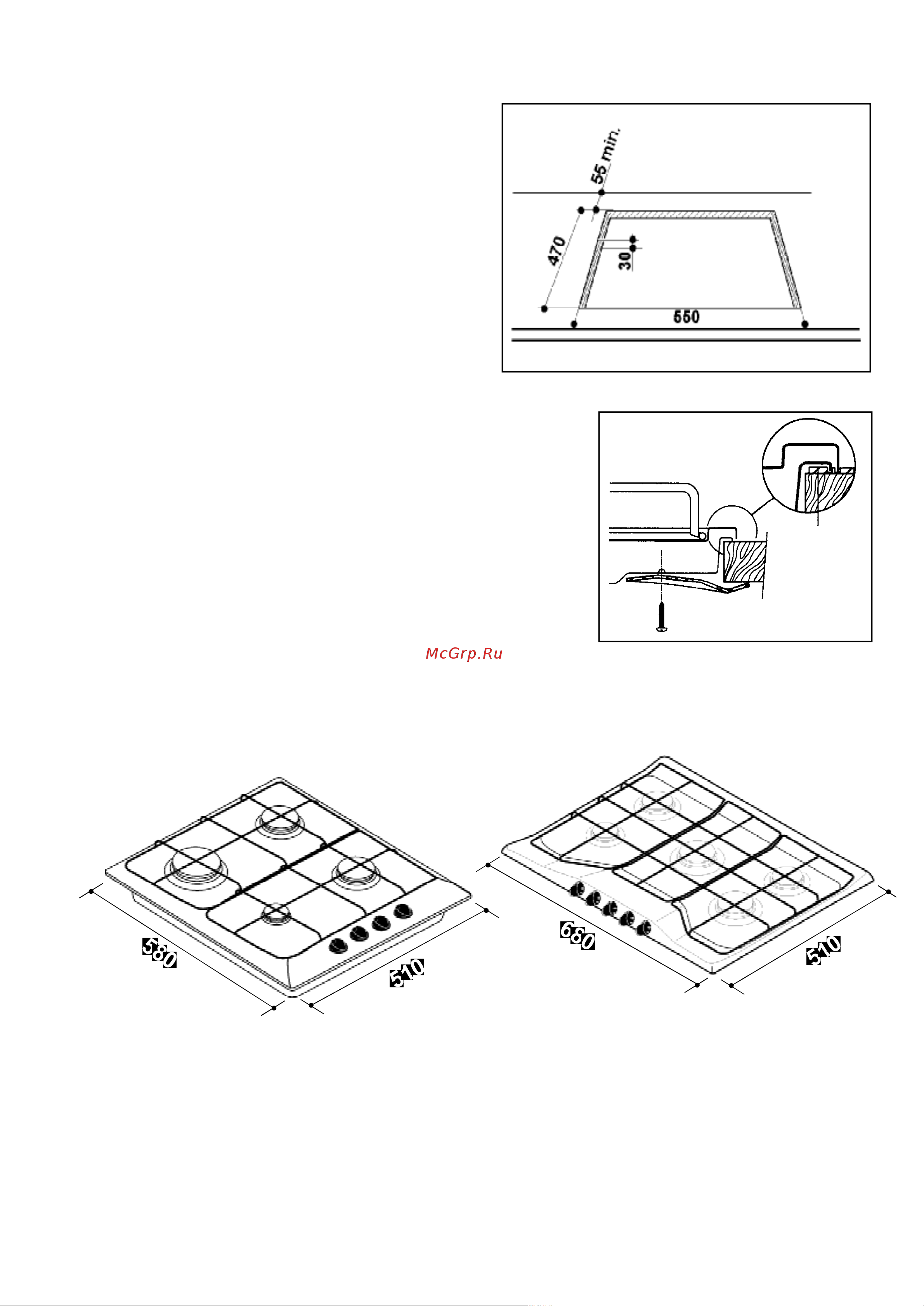

Прибор может быть установлен в кухонную мебель,

размеры выреза для встраивания показаны на рис.

13. Встраивание варочной поверхности следует

выполнять следующим образом:

1) Снимите решетки для установки посуды, крышки

и рассекатели конфорок и переверните варочную

поверхность. Следите за тем, чтобы при этом не

повредились элементы электроподжига.

2) Уложите по краям монтажного проёма

уплотнительную прокладку (поставляется вместе

с прибором), разместите уплотнитель точно по

передней и задней кромкам. Уплотнитель следует

укладывать встык, без нахлеста.

3) Закрепите варочную панель винтами (рис. 14).

При затягивании винтов уплотнение может

выступить из-под панели, эти излишки можно

затем удалить.

Край варочной панели имеет такую форму, что

образует двойной лабиринт уплотнения. Это дает

гарантию от протечек жидкости под рамку.

Рис. 14

FO 0199

Встраивание в столешницу моделей ZGF643, ZGF753

Если варочная поверхность будет оснащена

крышкой, рекомендуем перед установкой в

столешницу установить шарнирный узел крышки.

Для этого:

1) Снимите фиксаторы правой и левой решеток,

установленные на задней части прибора, для чего

отвинтите соответствующие винты (рис. 15).

2) Установите держатели крышки, используя те же

винты и проложив между держателями и

прибором прокладки (рис. 15).

уплотнительная

прокладка

Рис. 13
