20 electrolux
Встраивание
A = Вспомогательная горелка
SR =Горелка для ускоренного
приготовления
TC = Горелка с тройным
рассекателем

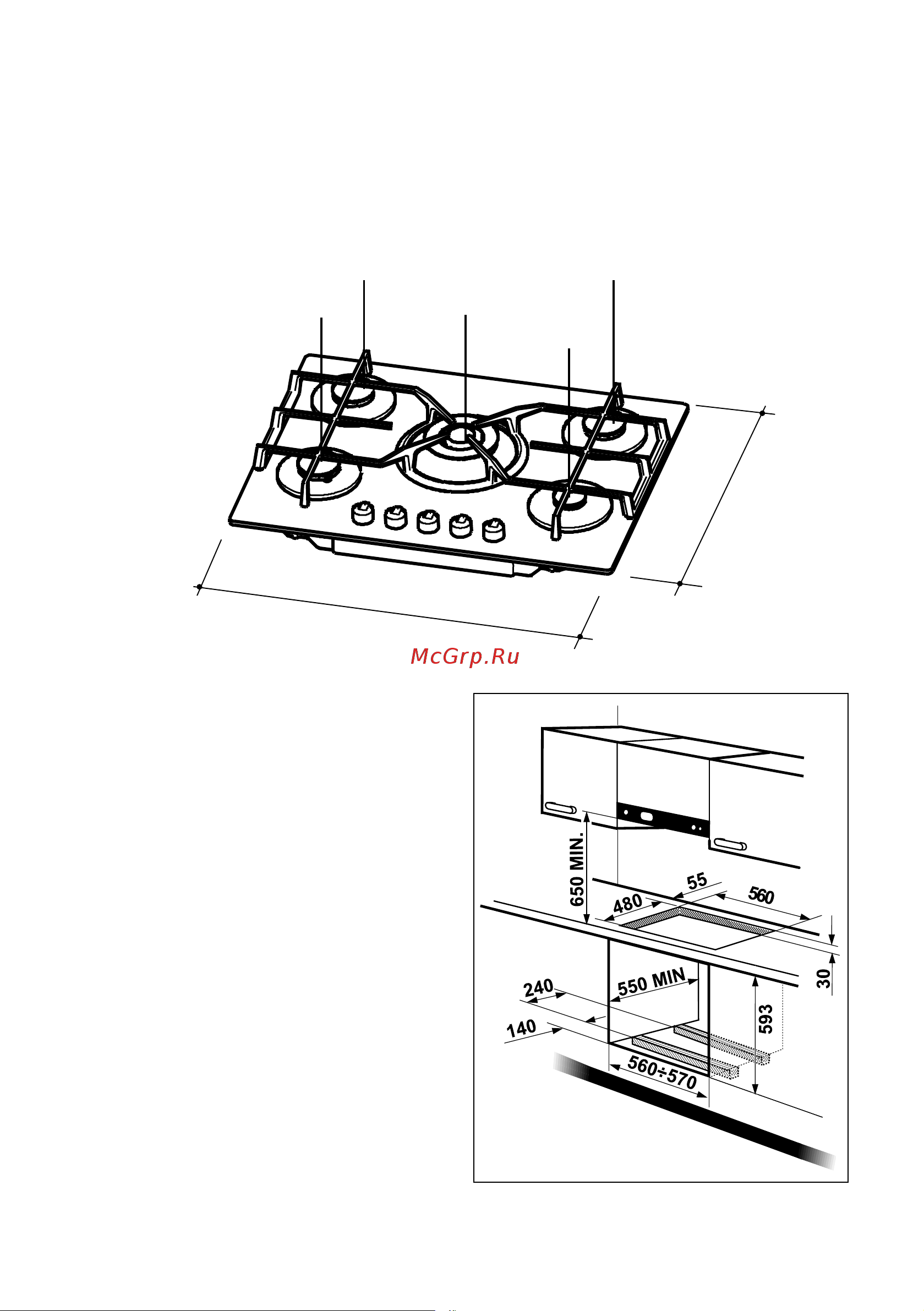

Размеры выреза
Размеры выреза даны на рисунке.
Панель встраивается в кухонный
модуль глубиной от 550 до 600 мм.
Размеры панели представлены на рис.
7.
От края выреза до задней стены
должно быть не менее 55 мм.
В случае, если варочная панель
устанавливается рядом со стенами
кухни или боковыми стенками
кухонной мебели, края выреза должны
располагаться от них на расстоянии не
менее 450 мм.
Расстояние от подвесных шкафов
или вытяжки до варочной панели
должно составлять не менее 650 мм.
Рис. 8
SR
TC
A
SR SR
680
510
Рис. 7
