min.
25 mm
min.
2 mm
• Заполните зазор между
столешницей и стеклокерамической
поверхностью силиконовым
герметиком.
• Смочите силикон небольшим
количеством мыльной воды.
• Удалите излишек силиконового
герметика при помощи скребка.

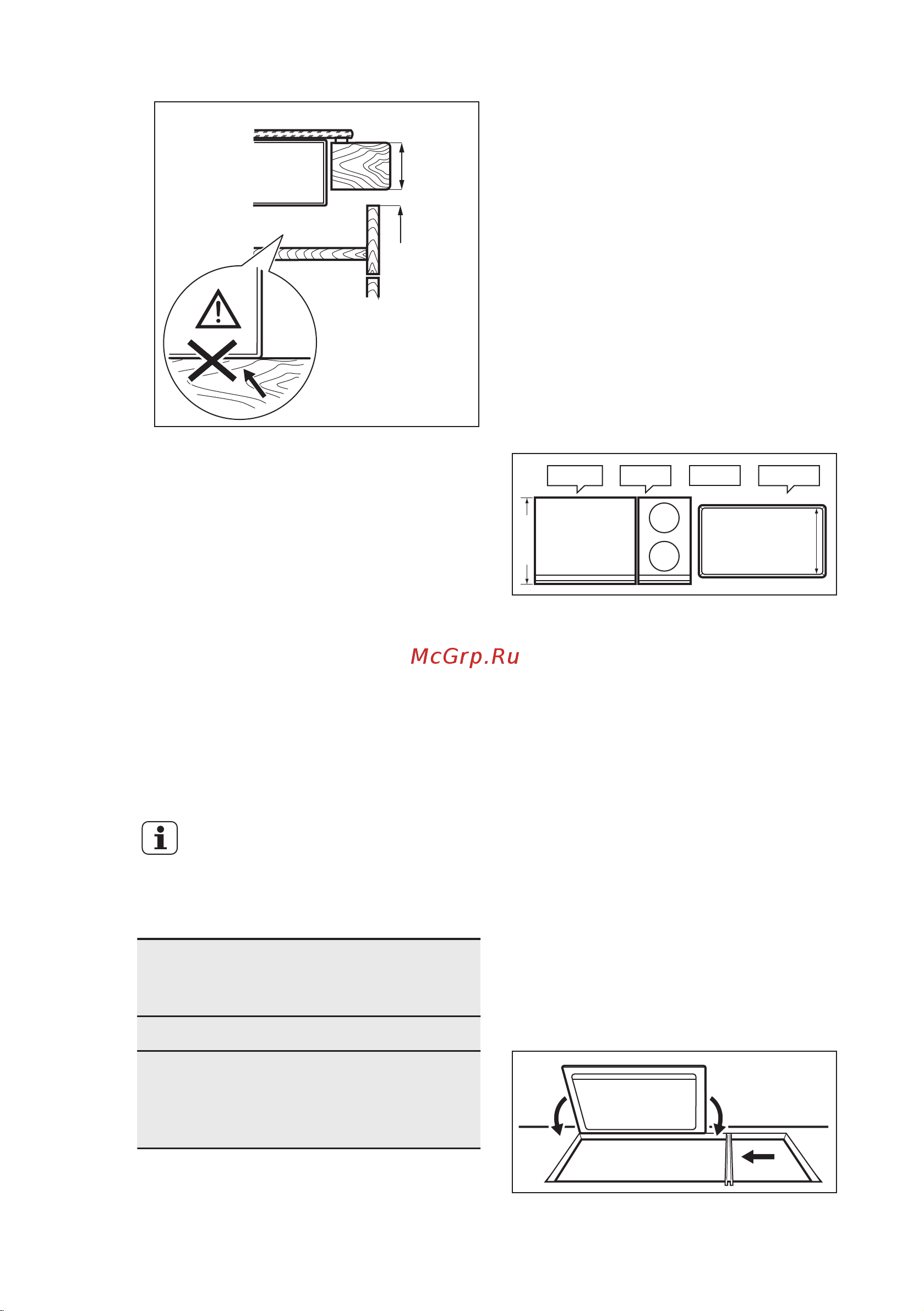

8.6 Установка более одной
варочной панели
Идущие в комплекте
принадлежности: соединительная
шина, термостойкий силиконовый
герметик, резиновая рамочная
прокладка, герметизирующая полоска.
Используйте только
специальный жаростойкий
силиконовый герметик.
Вырез в столешнице
Расстоян
ие от
стены
не менее 50 мм
Глубина 490 мм
Ширина сумма всех размеров
ширин устанавливаемых
варочныхпанелей минус
20 мм
Пример:
580 mm
520 mm
490 mm
360 mm
+ - =
20 mm 920 mm
Сборка
1. Подсчитайте размеры
подходящего выреза.
2. Подготовьте вырез в столешнице.
3. По одной разместите варочные
панели вверх дном на мягкой
поверхности (например, на
одеяле).
4. Приклейте уплотняющую ленту к
нижней кромке варочной панели
вдоль края стеклокерамической
поверхности.
5. Не затягивая, установите
крепежные накладки в нужные
отверстия защитного кожуха.
6. Вставьте в вырез столешницы
первую варочную панель. Затем
вставьте в вырез столешницы
соединительную шину. Вставьте
ее на половину ее ширины под
варочную панель.
7. Не затягивая, привинтите
крепежные накладки внизу
www.electrolux.com22
